手动式自动喷淋玻璃清洁架的制作方法

本实用新型涉及一种结构简易，操作方便，不仅可手动清洁玻璃板上的顽固污渍，同时可自由调节宽度，同时便于将污水集中回收的手动式自动喷淋玻璃清洁架。

背景技术：

如今玻璃厂内清洗玻璃板时所使用的大都是全自动化的玻璃清洗机以便于大批量地进行玻璃板的清洗工作，但是全自动化的玻璃清洗机虽然清洗效率高，但是对于个别玻璃上印有顽固污渍的玻璃板的清洗效果均不理想，况且全自动化的玻璃清洗机的造价高昂，导致一些资本较浅的小玻璃厂无力购买，然而人工清洗玻璃但又不具备理想的清洗工具时，导致人工清洗效率低下，而且极易导致玻璃板被磕损，同时手工清洗玻璃板时废弃的污水无法有效的聚集回收，导致地面被污水浸湿导致污染，如此不仅造成了水资源的良妃，给清洗玻璃板的工作人员也带来了一定的麻烦。

技术实现要素：

本实用新型的目的在于克服现有技术中存在的不足而提供的一种结构简易，操作方便，不仅可手动清洁玻璃板上的顽固污渍，同时可自由调节宽度，同时便于将污水集中回收的手动式自动喷淋玻璃清洁架。

本实用新型是这样实现的：一种手动式自动喷淋玻璃清洁架，包括支撑板，其特征在于：所述的支撑板前壁的中下段处设置有漏斗池，漏斗池底面的中心位置设置有下水管，所述的支撑板的顶面设置有外套杆，外套杆内侧壁的左端设置有左挡壁，外套杆内侧壁的右端设置有右挡壁，外套杆内的右二分之一段处设置有右内杆，右内杆的左端设置有右滑板，右内杆的右端设置有右固定板，右固定板的前壁上设置有右固定轨，右固定轨的右侧外壁的中上段处设置有右输水管，所述的右固定轨的顶面的前侧，后侧和中点位置各设置有一个右立杆，所述的右立杆的顶端均设置有右转轴，右转轴上均设置有一个右喷头，右喷头的右端面上均设置有右软管A，右软管A的右侧头端均与右输水管相连且相通，外套杆内的左二分之一段处设置有左内杆，左内杆的右端设置有左滑板，左内杆的左端设置有左固定板，左固定板的前壁上设置有左固定轨，左固定轨的左侧外壁的中上段处设置有左输水管，所述的左固定轨的顶面的前侧，后侧和中点位置各设置有一个左立杆，所述的左立杆的顶端均设置有左转轴，左转轴上均设置有一个左喷头，左喷头的左端面上均设置有左软管A，左软管A的左侧头端均与左输水管相连且相通，所述的外套杆的外侧顶面上设置有顶部支杆，顶部支杆的顶端设置有板轴，板轴上设置有灯板，所述的灯板的底面上设置有照明灯，所述的外套杆的后壁的左右两侧各设置有一个螺栓，所述的螺栓均穿透外套杆的后壁伸进至外套杆内，所述的支撑板的后壁的中下段处设置有上水管，上水管的顶端设置有电磁阀A，电磁阀A的顶部设置有总输水管，所述的总输水管左侧壁的顶部设置有左软管B，左软管B的左侧头端与左输水管相连且相通，所述的总输水管右侧壁的顶部设置有右软管B，右软管B的右侧头端与右输水管相连且相通，所述的上水管的左侧壁上设置有侧管，侧管的左侧头端设置有电磁阀B，电磁阀B的下端设置有弹簧管，弹簧管的左侧头端设置有玻璃刷体，玻璃刷体内的右二分之一处设置有右内管，所述的弹簧管与右内管相连且相通，所述的玻璃刷体内的左二分之一处设置有左内管，左内管的左侧头端设置有连接头，连接头的顶部设置有按压瓶，所述的玻璃刷体的顶面上设置有握柄，玻璃刷体的底面的中心位置设置有硬丝网，硬丝网的外围设置有一圈软丝网，软丝网的外围设置有一圈海绵，所述的软丝网和海绵均设置在玻璃刷体的底面。

所述的玻璃刷体的横切面为圆形。

所述的左固定轨和右固定轨均处在同一横轴上。

所述的左固定轨的内侧底面和内侧左壁上均设置有一层缓冲垫。

所述的右固定轨的内侧底面和内侧右壁上均设置有一层缓冲垫。

本实用新型结构简易，操作方便，不仅可手动清洁玻璃板上的顽固污渍，同时可自由调节宽度，以适应各种规格的玻璃板的按放，便于将污水集中回收，避免大量污水聚集在地面造成污染，给玻璃厂内洗刷玻璃板的工作人员带来了极大的便利。

附图说明

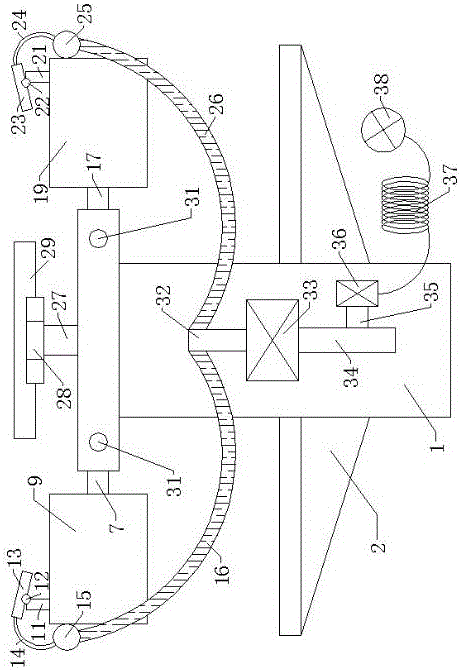

图1是本实用新型的简易结构图。

图2是本实用新型的主视图。

图3是本实用新型的俯视图。

图4是本实用新型的玻璃刷体的简易结构图。

图5是本实用新型的玻璃刷体的仰视图。

具体实施方式

下面结合附图对本实用新型做进一步的说明。

实施例1：如图1、图2、图3、图4、图5所示，本实用新型是这样实现的：一种手动式自动喷淋玻璃清洁架，包括支撑板1，所述的支撑板1前壁的中下段处设置有漏斗池2，漏斗池2底面的中心位置设置有下水管3，所述的支撑板1的顶面设置有外套杆4，外套杆4内侧壁的左端设置有左挡壁18，外套杆4内侧壁的右端设置有右挡壁8，外套杆4内的右二分之一段处设置有右内杆7，右内杆7的左端设置有右滑板5，右内杆7的右端设置有右固定板9，右固定板9的前壁上设置有右固定轨10，右固定轨10的右侧外壁的中上段处设置有右输水管15，所述的右固定轨10的顶面的前侧，后侧和中点位置各设置有一个右立杆11，所述的右立杆11的顶端均设置有右转轴12，右转轴12上均设置有一个右喷头13，右喷头13的右端面上均设置有右软管A14，右软管A14的右侧头端均与右输水管15相连且相通，外套杆4内的左二分之一段处设置有左内杆17，左内杆17的右端设置有左滑板6，左内杆17的左端设置有左固定板19，左固定板19的前壁上设置有左固定轨20，左固定轨20的左侧外壁的中上段处设置有左输水管25，所述的左固定轨20的顶面的前侧，后侧和中点位置各设置有一个左立杆21，所述的左立杆21的顶端均设置有左转轴22，左转轴22上均设置有一个左喷头23，左喷头23的左端面上均设置有左软管A24，左软管A24的左侧头端均与左输水管25相连且相通，所述的外套杆4的外侧顶面上设置有顶部支杆27，顶部支杆27的顶端设置有板轴28，板轴28上设置有灯板29，所述的灯板29的底面上设置有照明灯30，所述的外套杆4的后壁的左右两侧各设置有一个螺栓31，所述的螺栓31均穿透外套杆4的后壁伸进至外套杆4内，所述的支撑板1的后壁的中下段处设置有上水管34，上水管34的顶端设置有电磁阀A33，电磁阀A33的顶部设置有总输水管32，所述的总输水管32左侧壁的顶部设置有左软管B26，左软管B26的左侧头端与左输水管25相连且相通，所述的总输水管32右侧壁的顶部设置有右软管B16，右软管B16的右侧头端与右输水管15相连且相通，所述的上水管34的左侧壁上设置有侧管35，侧管35的左侧头端设置有电磁阀B36，电磁阀B36的下端设置有弹簧管37，弹簧管37的左侧头端设置有玻璃刷体38，玻璃刷体38内的右二分之一处设置有右内管41，所述的弹簧管37与右内管41相连且相通，所述的玻璃刷体38内的左二分之一处设置有左内管40，左内管40的左侧头端设置有连接头43，连接头43的顶部设置有按压瓶42，所述的玻璃刷体38的顶面上设置有握柄39，玻璃刷体38的底面的中心位置设置有硬丝网46，硬丝网46的外围设置有一圈软丝网44，软丝网44的外围设置有一圈海绵45，所述的软丝网44和海绵45均设置在玻璃刷体38的底面。

所述的玻璃刷体38的横切面为圆形。

所述的左固定轨20和右固定轨10均处在同一横轴上。

所述的左固定轨20的内侧底面和内侧左壁上均设置有一层缓冲垫。

所述的右固定轨10的内侧底面和内侧右壁上均设置有一层缓冲垫。

使用前，需根据玻璃板的宽度来调整左固定轨和右固定轨之间的间距，首先将螺栓从外套杆内拧出，使左内杆和右内杆能够在外套杆内左右滑动，根据需要，可将右内杆从外套杆内向右拉出需要的长度，右滑板可被右挡壁挡在外套杆内，从而可有效避免右内杆完全从外套杆内脱出，此时右内杆可带动右固定板和右固定轨一并向右移动，同理，可将左内杆从外套杆内向左拉出需要的长度，左滑板可被左挡壁挡在外套杆内，从而可有效避免左内杆完全从外套杆内脱出，此时左内杆可带动左固定板和左固定轨一并向左移动，直至使左固定轨和右固定轨之间的间距达到需要的间距，将有待清洗的玻璃板放入左固定轨和右固定轨内，使玻璃板的左侧壁紧挨左固定轨的左侧内壁，使玻璃板的右侧壁紧挨右固定轨的右侧内壁，缓冲垫可有效避免玻璃板被磕损，将两颗螺栓拧回外套杆内，并使螺栓的头端仅仅抵住左内杆和右内杆的侧壁上，从而使左内杆和右内杆被牢牢地固定在外套杆内，避免左固定轨和右固定轨之间的间距不慎扩大导致玻璃板掉落导致磕损，利用板轴可将灯板上扬或下落，以调整照明灯的光线角度，便于操作人员看清玻璃板上的污渍，此时操作人员手握玻璃刷体顶面的握柄，将硬丝网，软丝网和海绵置于玻璃板表面的污渍上并来回擦拭，此时可开启电磁阀B，上水管内的水流通过侧管，经电磁阀B流入至弹簧管内，弹簧管内的水流进入至右内管内并流入至硬丝网内，再透过硬丝网漏出至玻璃板上，按压瓶内可装载清洗剂，此时可将按压瓶向下按压，此时按压瓶内的清洗剂通过连接头进入至左内管内，左内管内的清洗剂流入至硬丝网内后，再透过硬丝网漏出至玻璃板上，硬丝网可清理掉硬度大吸附力强的污渍，软丝网和海绵可清理掉面积大且吸附力较弱且能被清洗液溶解的污渍，弹簧管可被随意拉长或收缩，便于操作人员利用玻璃刷体进行人工清洗，需要将玻璃板的表面进行整体冲洗时，电磁阀A被开启，上水管内的水流经电磁阀A进入至总输水管内，总输水管内的水流可进入至左软管B和右软管B内，左软管B内的水流进入至左输水管内，左输水管内的水流进入3个左软管A后，再通过每个左软管A所对应的左喷头将水流喷射在玻璃板的表面以达到冲洗的目的，通过左转轴可调节左喷头喷出水流的角度，以达到更好的冲洗效果，左软管A由于质地柔软可塑性强则便于左喷头喷射角度的调整，右软管B内的水流进入至右输水管内，右输水管内的水流进入3个右软管A后，再通过每个右软管A所对应的右喷头将水流喷射在玻璃板的表面以达到冲洗的目的，通过右转轴可调节右喷头喷出水流的角度，以达到更好的冲洗效果，右软管A由于质地柔软可塑性强则便于右喷头喷射角度的调整，左软管A和右软管B由于质地柔软可塑性强，则便于左固定轨和右固定轨之间间距的调整，冲洗玻璃板所产生的污水可从玻璃板上自然地流落入至漏斗池内后，再通过下水管排入至下水道，或可集中储存后再利用。

本实用新型结构简易，操作方便，不仅可手动清洁玻璃板上的顽固污渍，同时可自由调节宽度，以适应各种规格的玻璃板的按放，便于将污水集中回收，避免大量污水聚集在地面造成污染，给玻璃厂内洗刷玻璃板的工作人员带来了极大的便利。
