一种纳米碳酸钙环保设备的制作方法

本实用新型是一种纳米碳酸钙环保设备，属于环保设备领域。

背景技术：

纳米碳酸钙又称超微细碳酸钙，纳米碳酸钙应用最成熟的行业是塑料工业主要应用于高档塑料制品。可改善塑料母料的流变性，提高其成型性。用作塑料填料具有增韧补强的作用，提高塑料的弯曲强度和弯曲弹性模量，热变形温度和尺寸稳定性，同时还赋予塑料滞热性。纳米碳酸钙用于油墨产品中体现出了优异的分散性和透明性和极好的光泽、及优异的油墨吸收性和高干燥性，但是在生产纳米碳酸钙中会有废水产生，废水会有残留纳米碳酸钙，会对环境造成污染。

现有纳米碳酸钙专用环保设备大多的过滤装置不能够很好的对纳米碳酸钙进行过滤，会导致纳米碳酸钙的流出，造成环境的污染。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种纳米碳酸钙环保设备，以解决现有纳米碳酸钙专用环保设备大多的过滤装置不能够很好的对纳米碳酸钙进行过滤，会导致纳米碳酸钙的流出，造成环境的污染的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种纳米碳酸钙环保设备，其结构包括隔板、支座、进液口、出液口、集液罐、减速电机、转轴、集液腔、进气管、上清洗臂、过滤筒、电控箱、供气管、下清洗臂、分液腔、阀门、排污口、引水机、检测装置，所述的隔板与支座固定连接，所述的进液口设有引水机，所述的出液口与集液腔连接，所述的集液罐与分液腔固定连接，所述的减速电机与转轴连接，所述的进气管与过滤筒连接，所述的上清洗臂与集液腔连接，所述的电控箱与过滤筒连接，所述的下清洗臂与分液腔连接，所述的排污口上固定设有阀门，所述的检测装置与排污口连接，所述的过滤筒包括：过滤板、过滤网、外罩壳、污水输送管，所述的过滤板与过滤网固定连接，所述的外罩壳里设有污水输送管。

进一步地，所述的隔板与分液腔连接，所述的分液腔固定设有进液口。

进一步地，所述的集液罐与集液腔固定连接，所述的供气管与过滤筒连接。

进一步地，所述的转轴与上清洗臂连接，所述的检测装置与隔板连接。

进一步地，所述的所述的上清洗臂与过滤筒连接，所述的减速电机与集液腔连接。

进一步地，所述的排污口与分液腔连接，所述的进气管与转轴连接。

进一步地，所述的过滤网与外罩壳固定连接，所述的下清洗臂与过滤筒连接。

本实用新型的有益效果：本实用新型具有减速电机，能控制水的流速，使废水更彻底的进行过滤，避免纳米碳酸钙的流出而对环境造成污染，还具有过滤筒，对废水中的纳米碳酸钙进行更好的过滤，还具有电控箱，能进行全自动化的操作，节省人力和物力，还具有检测装置，能对进行过滤后的废水进行检测，避免过滤后的污水还有纳米碳酸钙。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种纳米碳酸钙环保设备的结构示意图；

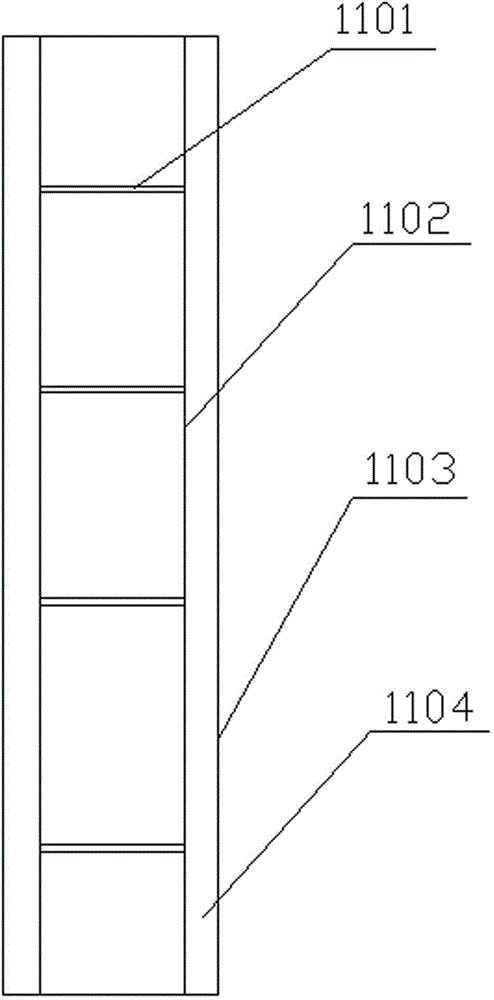

图2为本实用新型一种过滤筒的结构示意图；

图中：1-隔板、2-支座、3-进液口、4-出液口、5-集液罐、6-减速电机、7-转轴、8-集液腔、9-进气管、10-上清洗臂、11-过滤筒、12-电控箱、13-供气管、14-下清洗臂、15-分液腔、16-阀门、17-排污口、18-引水机、19-检测装置、1101-过滤板、1102-过滤网、1103-外罩壳、1104-污水输送管。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种技术方案：一种纳米碳酸钙环保设备，其结构包括隔板1、支座2、进液口3、出液口4、集液罐5、减速电机6、转轴7、集液腔8、进气管9、上清洗臂10、过滤筒11、电控箱12、供气管13、下清洗臂14、分液腔15、阀门16、排污口17、引水机18、检测装置19，所述的隔板1与支座2固定连接，所述的进液口3设有引水机18，所述的出液口4与集液腔8连接，所述的集液罐5与分液腔15固定连接，所述的减速电机6与转轴7连接，所述的进气管9与过滤筒11连接，所述的上清洗臂10与集液腔8连接，所述的电控箱12与过滤筒11连接，所述的下清洗臂14与分液腔15连接，所述的排污口17上固定设有阀门16，所述的检测装置19与排污口17连接，所述的过滤筒11包括：过滤板1101、过滤网1102、外罩壳1103、污水输送管1104，所述的过滤板1101与过滤网1102固定连接，所述的外罩壳1103里设有污水输送管1104，所述的隔板1与分液腔15连接，所述的分液腔15固定设有进液口3，所述的集液罐5与集液腔8固定连接，所述的供气管13与过滤筒11连接，所述的转轴7与上清洗臂10连接，所述的检测装置19与隔板1连接，所述的所述的上清洗臂10与过滤筒11连接，所述的减速电机6与集液腔8连接，所述的排污口17与分液腔15连接，所述的进气管9与转轴7连接，所述的过滤网1102与外罩壳1103固定连接，所述的下清洗臂14与过滤筒11连接。

在进行使用时，通过电控箱12启动装置，然后通过引水机18和进液口3将水输送到装置里，然后废水通过过滤筒11进行过滤，过滤产生的纳米碳酸钙通过排污口17进行排出，然后再进行处理，而过滤后的废水将由出液口4排放出来，本实用新型具有减速电机，能控制水的流速，使废水更彻底的进行过滤，避免纳米碳酸钙的流出而对环境造成污染，还具有过滤筒，对废水中的纳米碳酸钙进行更好的过滤，还具有电控箱，能进行全自动化的操作，节省人力和物力，还具有检测装置，能对进行过滤后的废水进行检测，避免过滤后的污水还有纳米碳酸钙。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
