一种公路隔离墩喷漆装置的制作方法

本实用新型涉及一种喷漆装置，尤其涉及一种公路隔离墩喷漆装置。

背景技术：

公路的字面含义是公用之路、公众交通之路，汽车、单车、人力车、马等众多交通工具及行人都可以走，当然不同公路限制不同。民间也称作马路，如"马路天使"里的用法，不限于马匹专用。

隔离墩又叫水马，可以分为水泥隔离墩，玻璃钢隔离墩，塑料隔离墩。是交通设施的主要的一种。

现有的喷漆装置存在费时费力、结构复杂、喷漆不全面的缺点，因此亟需研发一种省时省力、结构简单、能全面喷漆的公路隔离墩喷漆装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的喷漆装置费时费力、结构复杂、喷漆不全面的缺点，本实用新型要解决的技术问题是提供一种省时省力、结构简单、能全面喷漆的公路隔离墩喷漆装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种公路隔离墩喷漆装置，包括有底板、立柱、滑轨Ⅰ、电动绕线轮、拉线、滑块Ⅰ、滑轨Ⅱ、滑块Ⅱ、齿条、顶板、支杆、齿轮Ⅰ、喷头Ⅰ、轴承座、转轴、大齿轮、电机、小齿轮、圆盘和气缸Ⅰ，底板上从左至右依次设置有立柱、轴承座和电机，立柱右侧设置有滑轨Ⅰ，滑轨Ⅰ上设置有滑块Ⅰ，立柱顶部设置有电动绕线轮，电动绕线轮上绕有拉线，滑块Ⅰ上设置有滑轨Ⅱ，滑轨Ⅱ顶部与拉线连接，滑轨Ⅱ上设置有滑块Ⅱ，滑块Ⅱ上连接有齿条，齿条的下端连接有气缸Ⅰ，气缸Ⅰ固定在滑轨Ⅱ右侧下部，滑轨Ⅱ右侧上部设置有顶板，顶板底部设置有支杆，支杆的下端连接有齿轮，齿轮与齿条啮合，齿轮上设置有喷头Ⅰ，轴承座上设置有转轴，转轴上端连接有圆盘，转轴外部设置有大齿轮，电机上端连接有小齿轮，大齿轮与小齿轮啮合。

优选地，还包括有L型支架、气缸Ⅱ和喷头Ⅱ，底板上设置有L型支架，L型支架设在电机的右侧，L型支架的底部设置有气缸Ⅱ，气缸Ⅱ下端连接有喷头Ⅱ，喷头Ⅱ设在圆盘的正上方。

优选地，电机为伺服电机。

工作原理：当要对隔离墩进行喷漆时，先将隔离墩放置在圆盘上，控制气缸Ⅰ伸缩，带动齿条上下移动，带动齿轮Ⅰ正反交替转动，喷头Ⅰ摆动，喷头Ⅰ将漆喷在隔离墩上。同时启动电机转动，带动小齿轮转动，小齿轮带动大齿轮转动，带动转轴和圆盘转动，使隔离墩旋转。如此可将隔离墩的侧面全部进行喷漆。启动电动绕线轮正反交替转动，电动绕线轮收放拉线，带动滑轨Ⅱ和喷头Ⅰ上下移动，喷头Ⅰ能对隔离墩的上下两部全部进行喷漆，喷完漆后，关闭气缸Ⅰ、电动绕线轮和电机。取下隔离墩即可。

因为还包括有L型支架、气缸Ⅱ和喷头Ⅱ，底板上设置有L型支架，L型支架设在电机的右侧，L型支架的底部设置有气缸Ⅱ，气缸Ⅱ下端连接有喷头Ⅱ，所以当我们需要对隔离墩顶部进行喷漆时，可以控制气缸Ⅱ伸长，带动喷头Ⅱ向下移动，当喷头Ⅱ运动到适当位置后，关闭气缸Ⅱ，喷头Ⅱ对隔离墩顶部进行喷漆，能全面彻底地对隔离墩进行喷漆。顶部喷完漆后，控制气缸Ⅱ缩回，带动喷头Ⅱ复位。

因为电机为伺服电机，所以伺服电机能够更为精确的调节转速。

（3）有益效果

本实用新型达到了省时省力、结构简单、能全面喷漆的效果。

附图说明

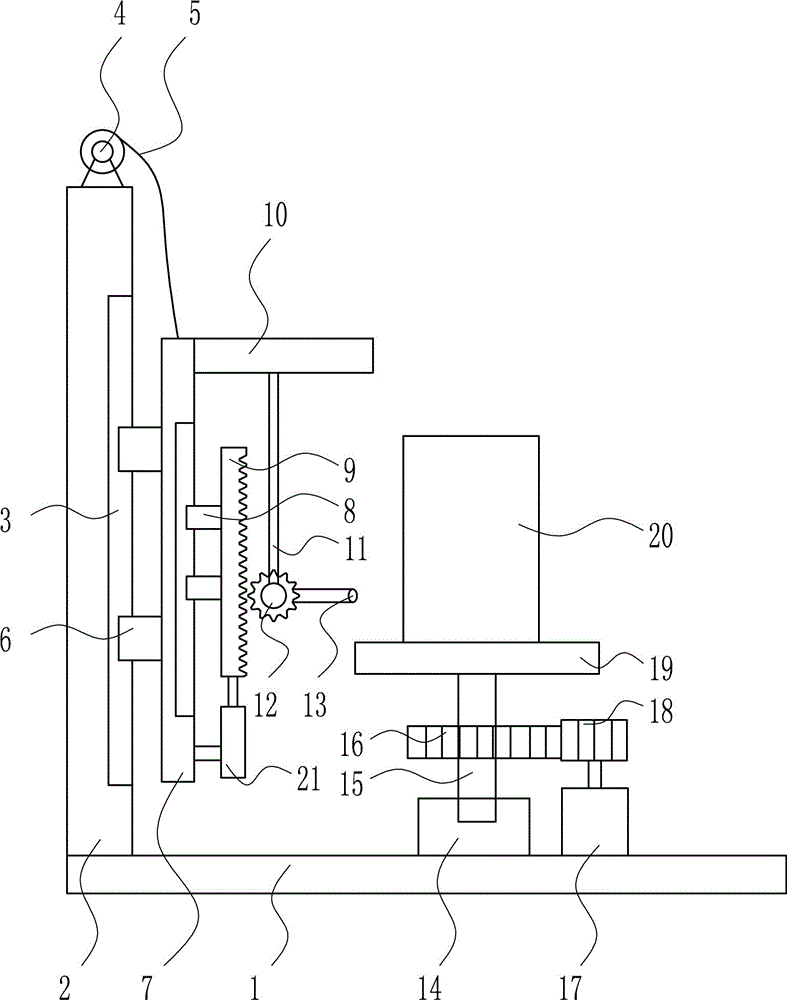

图1是本实用新型的第一种主视结构示意图。

图2是本实用新型的第二种主视结构示意图。

附图中的标记为：1-底板，2-立柱，3-滑轨Ⅰ，4-电动绕线轮，5-拉线，6-滑块Ⅰ，7-滑轨Ⅱ，8-滑块Ⅱ，9-齿条，10-顶板，11-支杆，12-齿轮Ⅰ，13-喷头Ⅰ，14-轴承座，15-转轴，16-大齿轮，17-电机，18-小齿轮，19-圆盘，20-隔离墩，21-气缸Ⅰ，22-L型支架，23-气缸Ⅱ，24-喷头Ⅱ。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种公路隔离墩喷漆装置，如图1-2所示，包括有底板1、立柱2、滑轨Ⅰ3、电动绕线轮4、拉线5、滑块Ⅰ6、滑轨Ⅱ7、滑块Ⅱ8、齿条9、顶板10、支杆11、齿轮Ⅰ12、喷头Ⅰ13、轴承座14、转轴15、大齿轮16、电机17、小齿轮18、圆盘19和气缸Ⅰ21，底板1上从左至右依次设置有立柱2、轴承座14和电机17，立柱2右侧设置有滑轨Ⅰ3，滑轨Ⅰ3上设置有滑块Ⅰ6，立柱2顶部设置有电动绕线轮4，电动绕线轮4上绕有拉线5，滑块Ⅰ6上设置有滑轨Ⅱ7，滑轨Ⅱ7顶部与拉线5连接，滑轨Ⅱ7上设置有滑块Ⅱ8，滑块Ⅱ8上连接有齿条9，齿条9的下端连接有气缸Ⅰ21，气缸Ⅰ21固定在滑轨Ⅱ7右侧下部，滑轨Ⅱ7右侧上部设置有顶板10，顶板10底部设置有支杆11，支杆11的下端连接有齿轮，齿轮与齿条9啮合，齿轮上设置有喷头Ⅰ13，轴承座14上设置有转轴15，转轴15上端连接有圆盘19，转轴15外部设置有大齿轮16，电机17上端连接有小齿轮18，大齿轮16与小齿轮18啮合。

还包括有L型支架22、气缸Ⅱ23和喷头Ⅱ24，底板1上设置有L型支架22，L型支架22设在电机17的右侧，L型支架22的底部设置有气缸Ⅱ23，气缸Ⅱ23下端连接有喷头Ⅱ24，喷头Ⅱ24设在圆盘19的正上方。

电机17为伺服电机17。

工作原理：当要对隔离墩20进行喷漆时，先将隔离墩20放置在圆盘19上，控制气缸Ⅰ21伸缩，带动齿条9上下移动，带动齿轮Ⅰ12正反交替转动，喷头Ⅰ13摆动，喷头Ⅰ13将漆喷在隔离墩20上。同时启动电机17转动，带动小齿轮18转动，小齿轮18带动大齿轮16转动，带动转轴15和圆盘19转动，使隔离墩20旋转。如此可将隔离墩20的侧面全部进行喷漆。启动电动绕线轮4正反交替转动，电动绕线轮4收放拉线5，带动滑轨Ⅱ7和喷头Ⅰ13上下移动，喷头Ⅰ13能对隔离墩20的上下两部全部进行喷漆，喷完漆后，关闭气缸Ⅰ21、电动绕线轮4和电机17。取下隔离墩20即可。

因为还包括有L型支架22、气缸Ⅱ23和喷头Ⅱ24，底板1上设置有L型支架22，L型支架22设在电机17的右侧，L型支架22的底部设置有气缸Ⅱ23，气缸Ⅱ23下端连接有喷头Ⅱ24，所以当我们需要对隔离墩20顶部进行喷漆时，可以控制气缸Ⅱ23伸长，带动喷头Ⅱ24向下移动，当喷头Ⅱ24运动到适当位置后，关闭气缸Ⅱ23，喷头Ⅱ24对隔离墩20顶部进行喷漆，能全面彻底地对隔离墩20进行喷漆。顶部喷完漆后，控制气缸Ⅱ23缩回，带动喷头Ⅱ24复位。

因为电机17为伺服电机17，所以伺服电机17能够更为精确的调节转速。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
