电动钢管灌漆装置的制作方法

本实用新型属于建筑施工机械，尤其涉及一种电动钢管灌漆装置。

背景技术：

随着优质带钢连轧生产的迅速发展以及焊接和检验技术的进步，焊缝质量不断提高，焊接钢管由于其廉价的成本被广泛的应用到电气工程当中，但是焊接钢管在使用过程中，工艺比较复杂，按照规范要求，钢管暗敷时需做防腐处理，内外壁刷防锈漆。但是随着近年来结构施工时土建流水段划分越来越细，每个流水段给电气预埋的作业时间越来越短。传统的钢管灌漆速度较慢且不均匀，既影响工程质量，又没有效率，且在灌漆过程防锈漆浪费严重，人工花费多。

技术实现要素：

本实用新型的目的在于克服上述现有技术的缺点，提供一种结构简单，实用性好，不易损坏，成本低廉的一种手动钢管灌漆装置。

本实用新型是通过以下技术方案实现的：

一种电动钢管灌漆装置，包括支撑架和托架，支撑架上设有托杆，托架上设有托槽，所述支撑架的一侧设有立杆，立杆上设有环形卡，环形卡内设有漆桶，漆桶下端连接有下漆管，下漆管上设有控制开关；所述支撑架上设有油漆管，油漆管的一端与下漆管连接，油漆管的还设有连接管；位于托杆下方的支撑架上设有托板，托板上设有钢管滚动机构。

所述连接管的数量为至少3个。

所述钢管滚动机构由设置在托板上一端的电机，电机的输出轴上设有主动链轮，托板的中间部设有左夹辊和右夹辊，所述左夹辊的辊轴通过轴承座另一端设有被动链轮，主动链轮与被动链轮之间设有链条；所述右夹辊安装在一个设置在托板上的立板上；所述左夹棍和右夹辊之间的间距与钢管的直径相适应。

所述托槽为U形，U形托槽设置在托架上其左端部离地的高度大于右端部离地的高度。

本实用新型的优点是：本实用新型的通过支撑架上托板上设有的钢管滚动机构使钢管在灌漆时自动转动，转动的过程可使钢管内壁均匀上漆，流出多余的油漆通过U形托槽流入接漆桶内再次使用。

附图说明

图1是本实用新型的结构示意图。

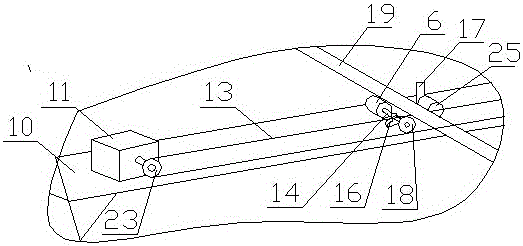

图2是图1中A处局部放大图。

具体实施方式

实施例：如图所示的电动钢管灌漆装置，包括支撑架12和托架20，支撑架12上设有托杆24，托架20上设有托槽21，所述托槽21为U形，U形托槽21设置在托架20上其左端部离地的高度大于右端部离地的高度。所述支撑架12的一侧设有立杆1，立杆1上设有环形卡2，环形卡2内卡装有3漆桶，漆桶3下端连接有下漆管4，下漆管4上设有控制开关15；所述支撑架12上设有油漆管5，油漆管5的一端与下漆管4连接；油漆管5上还设有连接管7，所述连接管7的数量为至少3个。位于托杆24下方的支撑架12上设有托板10，托板10上设有钢管滚动机构。所述钢管滚动机构由设置在托板10上一端的电机11，电机11的输出轴上设有主动链轮23，托板10的中间部设有左夹辊6和右夹辊25组成一个夹棍机构，所述左夹辊6的辊轴14通过轴承座16另一端设有被动链轮18，主动链轮23与被动链轮18之间设有链条13；所述右夹辊25安装在一个设置在托板10上的立板17上。所述左夹棍6和右夹辊25之间的间距与钢管19的直径相适应。

使用时，将钢管19放置在托杆24和U形托槽21上，再将连接管7置于钢管19一端的管内，此时，钢管19也置于左夹辊6和右夹辊25上，启动电机11，由电机11通过链条13带动左夹辊6上的被动链轮18使左夹棍转动，同时带动钢管19转动，打开下漆管4上设有控制开关15，油漆便流入钢管19内，由于钢管19自动转动，油漆在钢管19内可以均匀灌漆，流出钢管19的油漆通过U形托槽21流入接漆桶22内还可再次使用。

上述夹棍机构可以在托板上设置多组，每组之间可以通过链轮进行连接，这样可以实现多个钢管同时灌漆，可提高工作效率。
