一种造粒机旋风分离器除尘装置的制作方法

本实用新型涉及一种造粒机旋风分离器除尘装置，特别设计一种EREMA造粒机旋风分离器除尘装置。

背景技术：

面对严峻的能源与环境挑战，我国以全面、协调、可持续的科学发展观为指导思想，制定了至2020年的中长期能源科技发展战略与发展规划，这一能源环境发展战略的制定，也为中国塑料造粒机技术的发展指明了方向，探索塑料造粒机技术的新型发展道路势在必行；与工农业生产中的其他操作环境相比，塑料造粒机防治污染任务尤其迫切。

目前，聚酯薄膜部造粒车间所使用的奥地利EREMA单螺杆水下切粒造粒机，该设备进料起始端切割压实仓顶上设有一个旋风分离装置，在生产过程中膜片通过破碎机破碎后夹杂有粉尘，再一起经风机送入切割压实仓内，随切割压实仓转盘高速运转，通过摩擦生热方式将膜片升温达到180-190℃，同时膜片摩擦也会产生粉尘；在膜片被吹入压实仓过程中，伴随膜片、粉尘一并进入压实仓内的残余风量会很多，现有技术中的旋风分离装置是由分离风机、旋风分离器、粉尘收集桶和收集布袋组成；切割压实仓内的残余气体及粉尘被抽气风机抽出进入旋风分离器，粉尘、气流在旋风分离器中旋转运动，在离心力作用下，大部分粉尘被分离至粉尘收集桶中，少量粉尘会随气流通过收集布袋排出，见图2，此过程中进入收集布袋中的粉尘有部分未能收集下来而污染现场。

行业中已有的改进方法有将旋风分离装置安装至室外高点排出，此办法虽保障了生产现场的环境卫生，但污染了大气环境；另外生产过程中产生粉尘，也会危害员工身体健康。

技术实现要素：

本实用新型的目的是提供一种造粒机旋风分离器除尘装置，对原有旋风分离装置进行改造，采用金属材质的排气管连接至粉尘沉降器中，使粉尘直接进入粉尘沉降器液体中，达到除尘的目的。

一种造粒机旋风分离器除尘装置，包括分离风机、旋风分离器、粉尘收集桶、排气管和粉尘沉降器；所述旋风分离器上设有三个端口，分别为上端口、下端口和右端口，旋风分离器上端口与分离风机对应连接，旋风分离器下端口与粉尘收集桶对应连接，旋风分离器右端口与排气管管口对应连接，排气管的另一管口通入粉尘沉降器中；

所述排气管分为排气管Ⅰ和排气管Ⅱ，所述排气管Ⅰ与旋风分离器对应连接，所述排气管Ⅱ的管口通入粉尘沉降器中。

作为优选的技术方案：

如上所述的造粒机旋风分离器除尘装置，所述排气管Ⅰ一端开口，一端封闭，排气管Ⅰ的开口端与旋风分离器对应连接，所述排气管Ⅰ下部还开有凹槽，所述排气管Ⅱ通过所述凹槽与排气管Ⅰ对应连接；所述凹槽的数量为一个以上。

如上所述的造粒机旋风分离器除尘装置，所述粉尘沉降器截面形状为正方形、长方形或梯形，所述粉尘沉降器的高度为50-70cm。

如上所述的造粒机旋风分离器除尘装置，所述粉尘沉降器内装有液体，所述液体为水、酸性液体或者碱性液体，所述酸性液体为0.01mol/L-0.5mol/L的盐酸溶液，所述碱性液体为0.05mol/L-0.6mol/L的氢氧化钠溶液；所述液体的高度为40-45cm。

如上所述的造粒机旋风分离器除尘装置，所述排气管Ⅱ的管口通入粉尘沉降器液体中，排气管Ⅱ的管口通入粉尘沉降器液体中的深度为10-20cm，排气管Ⅱ为金属管，为铁管或钢管。

本实用中造粒机旋风分离器除尘装置的工作原理是：切割压实仓内的残余气体及粉尘被分离风机抽出进入旋风分离器，粉尘、气流在旋风分离器中旋转运动，在离心力作用下，大部分粉尘被分离至粉尘收集桶中，少量粉尘会随气流通过收集布袋排出，此过程中进入收集布袋中的粉尘有部分未能收集下来而污染现场。而改造后的装置是将布袋更换为金属材质的排气管道，通向粉尘沉降器中，粉尘沉降器中有液体，可以及时将粉尘洗涤并沉降在液体中，有效的避免粉尘排放至生产现场污染环境及伤害员工的身体健康。

有益效果

本实用新型的一种造粒机旋风分离器除尘装置，对原有旋风分离装置进行改造，采用金属材质的排气管通入粉尘沉降器中，使粉尘直接进入粉尘沉降器液体内中，达到除尘的目的，有效避免粉尘直接排放至生产现场污染环境及伤害员工的身体健康。

附图说明

图1为本实用新型中示意图造粒机旋风分离器除尘装置；

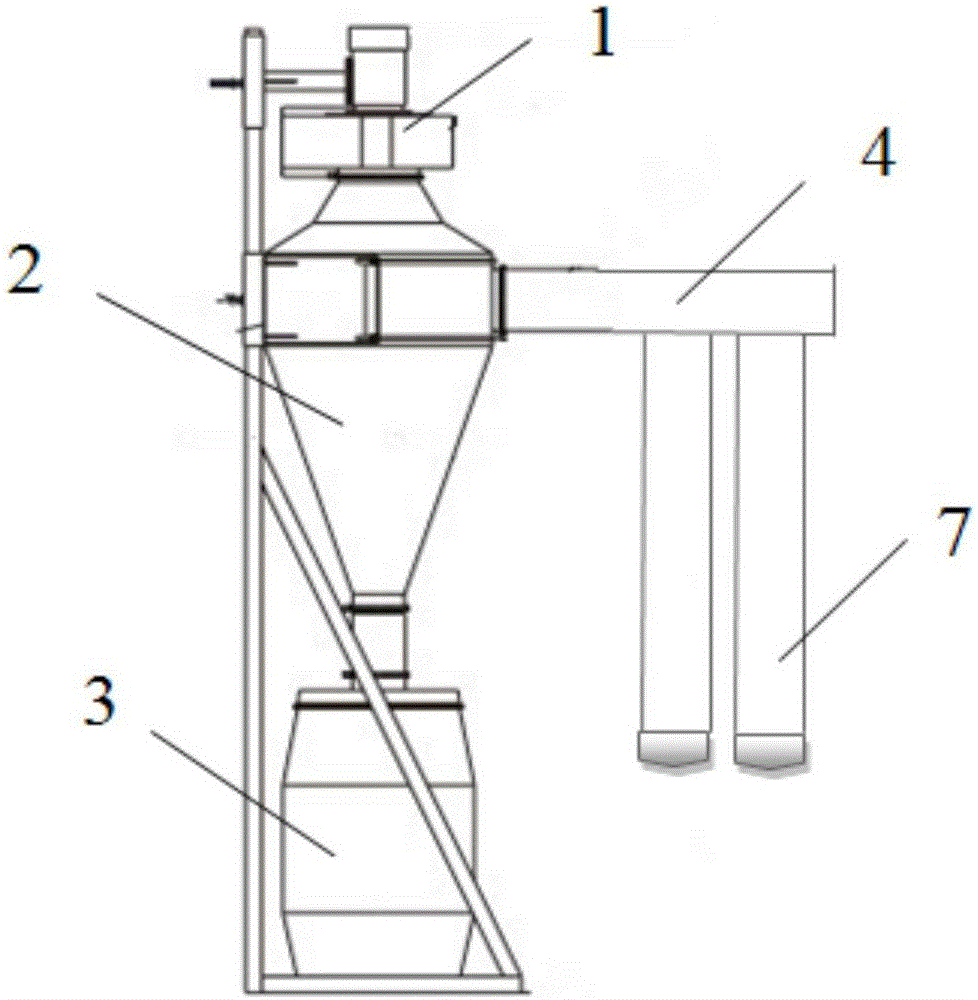

图2为现有技术中造粒机旋风分离器除尘装置。

其中，1-分离风机，2-旋风分离器，3-粉尘收集桶，4-排气管Ⅰ，5-排气管Ⅱ，6-粉尘沉降器，7-布袋。

具体实施方式

下面结合具体实施方式，进一步阐述本实用新型。

实施例1

如附图1所示，一种造粒机旋风分离器除尘装置，包括分离风机1、旋风分离器2、粉尘收集桶3、排气管和粉尘沉降器6；旋风分离器上设有三个端口，分别为上端口、下端口和右端口，旋风分离器上端口与分离风机1对应连接，旋风分离器下端口与粉尘收集桶3对应连接，旋风分离器右端口与排气管管口对应连接，排气管的另一管口通入粉尘沉降器6中；排气管分为排气管Ⅰ4和排气管Ⅱ5，排气管Ⅰ4一端开口，一端封闭，排气管Ⅰ4的开口端与旋风分离器2对应连接，排气管Ⅰ4下部还开有2个凹槽，排气管Ⅱ5通过凹槽与排气管Ⅰ4对应连接，排气管Ⅱ5的管口通入粉尘沉降器6中。粉尘沉降器截面形状为梯形，粉尘沉降器的高度为50cm；粉尘沉降器内装有水，粉尘沉降器内水的高度为40cm。切割压实仓内的残余气体及粉尘被分离风机1抽出进入旋风分离器2，粉尘、气流在旋风分离器2中旋转运动，在离心力作用下，大部分粉尘被分离至粉尘收集桶3中，少量粉尘会随气流通过排气管Ⅱ5的管口通入粉尘沉降器水封中，排气管Ⅱ5的管口通入粉尘沉降器水封中的深度为10cm，可以及时将粉尘洗涤并沉降在水中，有效的避免粉尘排放至生产现场污染环境及伤害员工的身体健康。
