一种捣固炼焦专用自动清煤装置的制作方法

本实用新型涉及一种捣固炼焦专用自动清煤装置，属于焦化生产工艺捣固炼焦装置技术领域。

背景技术：

煤饼的顺利捣固加装是5.5米大型捣固焦炉稳产顺产优质生产的关键，受配合煤水分超标的影响，煤饼剥皮、垮塌问题难以根本性得到根治，而且煤饼发生严重垮塌时仅靠链条式刮板机无法完全清收，大量的煤泼撒在炉台上，造成车辆和行人通过困难，需要终止生产投入大量的人力物力进行清铲，既不安全、也不经济，很有必要采取相关的措施加以杜绝或缓解。

技术实现要素：

为解决上述问题，本实用新型提供一种捣固炼焦专用自动清煤装置，当发生煤饼严重垮塌堆积在炉台、影响人机通过时，只需简单操作自动清煤装置，并可以安全快速清收积煤，确保生产有序进行。

本实用新型通过下列技术方案实现：一种捣固炼焦专用自动清煤装置，包括设置在推焦车上的清煤板和积煤斗，所述清煤板中设有转轴，转轴两端通过轴承座固定在推焦车上，清煤板还与液压推杆相连。

所述推焦车上还设有供轴承座和液压推杆固定的支架。

所述液压推杆和清煤板通过连接铰连接。

所述清煤板与推焦车的运动方向成30～60°夹角，清煤板将煤料刮下后经焊接于焦炉炉台边缘的接煤斜板落入积煤斗中。

所述液压推杆由三相异步电动机控制，电动机由安装于现场的电气控制箱内，分正反转控制，点动电机正转控制推杆推出带动清煤板转动成直立状；点动电机反转控制推杆缩回带动清煤板转动成倾斜状。

捣固炼焦专用自动清煤装置安装在推焦车与焦炉炉台相平行的操作平台外侧，当需要清收堆积于炉台的煤料时，点动液压推杆，使清煤板向前翻转至垂直，驱动推焦车并保持中速行驶，煤料经清煤板、接煤斜板落入积煤斗中，当积煤斗装满时，使用工程车辆等转运设备将煤料运走。清除完煤料后，点动液压推杆，使清煤板向后翻转为最大斜角，确保推焦车可以快速行驶安全往返作业。

本实用新型具备的优点及效果：

相比传统的链条式刮板机，本实用新型结构紧凑，操作简单安全，不受安装位置限制，可以有效应对捣固炼焦煤饼严重剥落和垮塌问题，可有效清收落在炉台上的煤料。当发生煤饼严重垮塌堆积在炉台、影响人机通过时，只需简单操作自动清煤装置，并可以安全快速清收积煤，确保生产有序进行。

附图说明

图1为捣固炼焦专用自动清煤装置安装在推焦车上与焦炉配合的使用示意图；

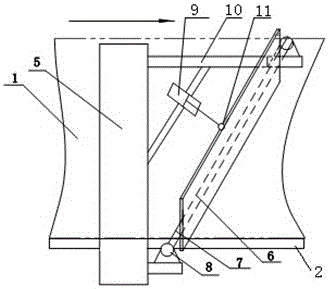

图2为捣固炼焦专用自动清煤装置的结构示意图，即图1的俯视图。

其中，1为焦炉炉台，2为接煤斜板，3为积煤斗，4为焦炉，5为推焦车，6为清煤板，7为转轴，8为轴承座，9为液压推杆，10为支架，11为连接铰。

具体实施方式

下面结合实施例和附图对本实用新型做进一步说明。

如图所示，捣固炼焦专用自动清煤装置包括设置在推焦车5上的清煤板6和积煤斗3，所述清煤板6中设有转轴7，转轴7两端通过轴承座8固定在推焦车5上，清煤板6还与液压推杆9通过连接铰11相连；推焦车5上还设有供轴承座8和液压推杆9固定的支架10；清煤板6与推焦车5的运动方向成30～60°夹角，方便清煤板6将煤料刮下后经焊接于炉台外侧的接煤斜板2落入积煤斗3中；液压推杆9由三相异步电动机控制，电动机由安装于现场的电气控制箱内，分正反转控制，点动电机正转控制推杆推出带动清煤板6转动成直立状；点动电机反转控制推杆缩回带动清煤板6转动成倾斜状。

捣固炼焦专用自动清煤装置安装在推焦车5与焦炉炉台1相平行的操作平台外侧，当需要清收堆积于炉台的煤料时，点动液压推杆9，使清煤板6向前翻转至垂直，驱动推焦车5并保持中速行驶，煤料经清煤板6、接煤斜板2落入积煤斗3中，当积煤斗3装满时，使用工程车辆等转运设备将煤料运走。清除完煤料后，点动液压推杆9，使清煤板6向后翻转为最大斜角，确保推焦车5可以快速行驶安全往返作业。
