一种简易拉力测试仪的制作方法

本实用新型涉及拉伸力检测设备，尤其是一种简易拉力测试仪。

背景技术：

目前检测橡胶、塑料拉伸力的设备多种多样，多采用电动及控制系统的结合。一方面这种检测设备，机械控制，检测过程不好掌控，产品易被过渡拉伸至变形或破损；另一方面这种设备体积大，成本高，设备维修麻烦。

技术实现要素：

本实用新型的目的是提供一种简易拉力测试仪。

本实用新型解决的是现有的拉伸力测试设备虽然精度高，但是检测强度弱，设备体积大，成本高，设备维修麻烦的问题。

本实用新型解决其技术问题采用的技术方案是：本实用新型包括底座、杠杆、千斤顶和显示器；所述的千斤顶安装于底座，所述的杠杆设于底座和千斤顶的上方；所述千斤顶的顶端与杠杆相接触；所述底座的一端设有第一固定端，另一端设有第一连接座；所述杠杆的一端设有与底座上第一固定端相对应的第二固定端，另一端设有与底座上第一连接座位置相对应的第二连接座；所述的第一连接座和第二连接座之间固定安装有拉力检测模块，所述拉力检测模块与显示器电连接。

进一步地，所述千斤顶的安装位置靠近第一固定端和第二固定端的一侧。

进一步地，所述的第一固定端和第二固定端为钩状结构或夹板结构。

进一步地，所述的杠杆利用千斤顶的顶端以及第二连接座与拉力检测模块的接触支撑于底座的上方。

本实用新型的有益效果是：本实用新型设计的拉力测试仪，体积小，结构简单，组装方便，测试强度大。利用千斤顶将杠杆顶起，产品的两端在杠杆的上升过程中受到拉伸，直至拉伸至杠杆无法上升为止。此时，拉力检测模块感应到的拉力经过设备换算得出产品所受的拉力。本实用新型操作简单，拉伸过程不会损伤产品，人为操作，控制性强，是用于检测产品拉伸强度的优选工具之一。

附图说明

图1是本实用新型的结构示意图之一。

图2是本实用新型的结构示意图之二。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明。

如图1所示，本实用新型包括底座1、杠杆4、千斤顶5和显示器9。

千斤顶5安装于底座1，杠杆4设于底座1和千斤顶5的上方，千斤顶5的顶端5-1与杠杆4相接触。

底座1的一端设有第一固定端2，另一端设有第一连接座8。杠杆4的一端设有与底座1上第一固定端2相对应的第二固定端3，另一端设有与底座1上第一连接座8位置相对应的第二连接座6。

第一连接座8和第二连接座6之间固定安装有拉力检测模块7，拉力检测模块7与显示器9电连接。当第一固定端2和第二固定端3之间没有产生拉伸力时，无论杠杆4的上移或下移，拉力检测模块7即无法感应到拉伸力，数显为0。

千斤顶5的安装位置靠近第一固定端2和第二固定端3的一侧。

第一固定端2和第二固定端3为钩状结构或夹板结构，如图1和图2所示。钩状结构或夹板结构用于固定被测件，保证在拉力检测时不滑落或移位。

杠杆4利用千斤顶5的顶端5-1以及第二连接座6与拉力检测模块7的接触支撑于底座1的上方。可见，本实用新型的体积小，结构简单，组装极其方便。

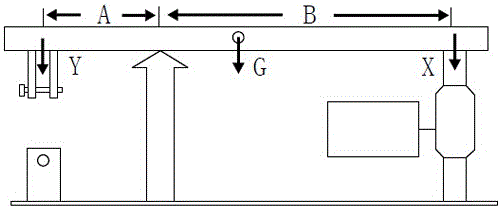

本实用新型的工作原理是：首先将被测件固定于第一固定端2和第二固定端3之间，然后启动千斤顶5，逐步将杠杆4上顶，直至杠杆4上移至极限，第一固定端2和第二固定端3之间的拉力被另一端的拉力检测模块7感应，经过电子设备的换算，最后在显示器9上显示被测件的拉伸力。千斤顶5施力的过程为准稳态，杠杆4上升过程受力平衡，以千斤顶5与杠杆4接触点为支点，根据转动平衡原理：Y×A=G×(B-A)/2+X×B，得出被测件受到的拉伸力：Y=G(B-A)/2A+BX/A。

检测强度的大小可由杠杆4的强度大小决定，杠杆4的强度越大，可检测强度较大、能承受一定拉伸的检测件。

例如，针对拉紧绝缘子，其合格件的拉力数值应该在10000kg以上，一般测量值在11000kg-12000kg之间均为合格产品。因此，本实用新型是用于检测产品是否达到规定拉伸强度的优选工具之一。
