一种交通违章监控系统的制作方法

本申请涉及交通管理技术领域，更具体地说，涉及一种交通违章监控系统。

背景技术：

现有的交通违章监控系统是通过交管局统一监控管理的，其具体的交通违章监控方法包括：使用探头等设备实现机器地自动监控，或者通过交警人员对交通路况进行巡逻实现人工监控。然而无论是由设备实现自动监控还是人工监控，其监控范围都存在较大的局限性。

基于此，现有技术又提出了一种由交管局联合公众的一种举报方法。该举报方法中，公众可以通过指定的平台来就指定的几种交通违章行为向交管局举报交通违章情况，通过公众向交管局举报交通违章情况可以在一定程度上缓解监控范围受限的问题。

然而对于该举报方法，首先需要举报人本身具备对交通违章情况进行判断的能力，其次还需要举报人将违章车辆的相关信息，例如车牌信息和具体的违章情况信息提交至交管局。进而交管局的工作人员再对举报人提交的违章车辆的相关信息进行判断，在确定车辆确实存在违章情况时，再将该车辆的违章情况录入交通违章系统进行处罚。

本申请的发明人发现，虽然该举报方法在一定程度上缓解了监控范围受限的问题，但是却对公众的交通违章情况的认知能力要求较高，且还增加了交管局工作人员的工作内容。即现有的举报方法过分依赖于人的干预，增加了人工成本。

技术实现要素：

有鉴于此，本申请提供一种交通违章监控系统，以解决现有的举报方法过分依赖于人的干预，增加了人工成本的问题。技术方案如下：

本申请提供一种交通违章监控系统，包括：

用于采集路面交通信息，并将采集到的路面交通信息发送至违章识别系统的视频采集装置；

用于依据所述路面交通信息识别车辆是否存在违章情况，如果存在，将所述车辆的违章信息发送至远程监控端的违章识别系统。

优选地，所述违章识别系统包括：

与所述视频采集装置连接，用于接收所述视频采集装置发送的路面交通信息的视频接口；

用于存储违章学习参数的存储模块；

与所述视频接口和所述存储模块连接，用于依据所述视频接口发送的路面交通信息，以及所述存储模块中存储的违章学习参数，识别车辆是否存在违章情况的识别模块；

与所述识别模块连接，用于将所述车辆的违章信息发送至所述远程监控端的通信模块。

优选地，所述违章识别系统还包括：

与所述识别模块连接，用于当所述识别模块识别到车辆存在违章情况时，向用户发送提示信息的提示模块；

与所述识别模块连接，用于接收用户发送的指令信息的控制模块。

优选地，所述控制模块包括以下至少一个：

用于查询存在违章情况的车辆的车牌信息和违章行为的举证信息的查询子模块；

用于显示存在违章情况的车辆的车牌信息和违章行为的举证信息的显示子模块；

用于将存在违章情况的车辆的车牌信息和违章行为的举证信息上报至所述识别模块的上报子模块；此时所述识别模块具体用于，当接收到所述上报子模块发送的上报指令时，所述识别模块将所述车辆的违章信息发送至所述通信模块；

用于存储违章情况的车辆的车牌信息和违章行为的举证信息的存储子模块。

优选地，所述通信模块通过无线网络、蓝牙、或数据线与外部设备连接；

和/或，

所述通信模块通过网络与所述远程监控端连接。

优选地，所述视频采集装置包括摄像头；所述远程监控端包括数据中心和/或交管局。

应用本申请提供的交通违章监控系统，包括用于采集路面交通信息，并将采集到的路面交通信息发送至违章识别系统的视频采集装置，以及用于依据路面交通信息识别车辆是否存在违章情况，如果存在，将所述车辆的违章信息发送至远程监控端的违章识别系统。因此本申请中的违章识别系统能够根据路面交通信息自动识别出车辆存在违章情况，并将违章车辆的违章信息发送至远程监控端，不需要人工参与，降低了人工成本，自动化水平大大提高。

附图说明

为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

图1为本申请提供的一种交通违章监控系统的结构示意图；

图2为本申请提供的一种交通违章监控系统的另一种结构示意图；

图3为本申请提供的一种交通违章监控系统的再一种结构示意图。

具体实施方式

下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。

请参阅图1，其示出了本申请提供的一种交通违章监控系统的结构示意图，该交通违章监控系统包括视频采集装置100和违章识别系统200。其中，

视频采集装置100用于采集路面交通信息，并将采集到的路面交通信息发送至所述违章识别系统200。

所述违章识别系统200用于依据所述路面交通信息识别车辆是否存在违章情况，如果存在，将所述车辆的违章信息发送至远程监控端300。

在本申请中，视频采集装置100可以为摄像头101，具体用于实时采集路面交通信息。所述路面交通信息包括所述摄像头101当前采集到的路面中所有车辆的交通信息。所述车辆的交通信息可以包括：车辆的车牌号、交通标识线、交通信号灯等。

违章识别系统200根据摄像头采集到的路面中所有车辆的交通信息识别是否有车辆存在违章情况，如果有车辆出现违章情况，则将该违章车辆的违章信息发送至远程监控端300。其中，远程监控端300可以为数据中心和/或交管局。

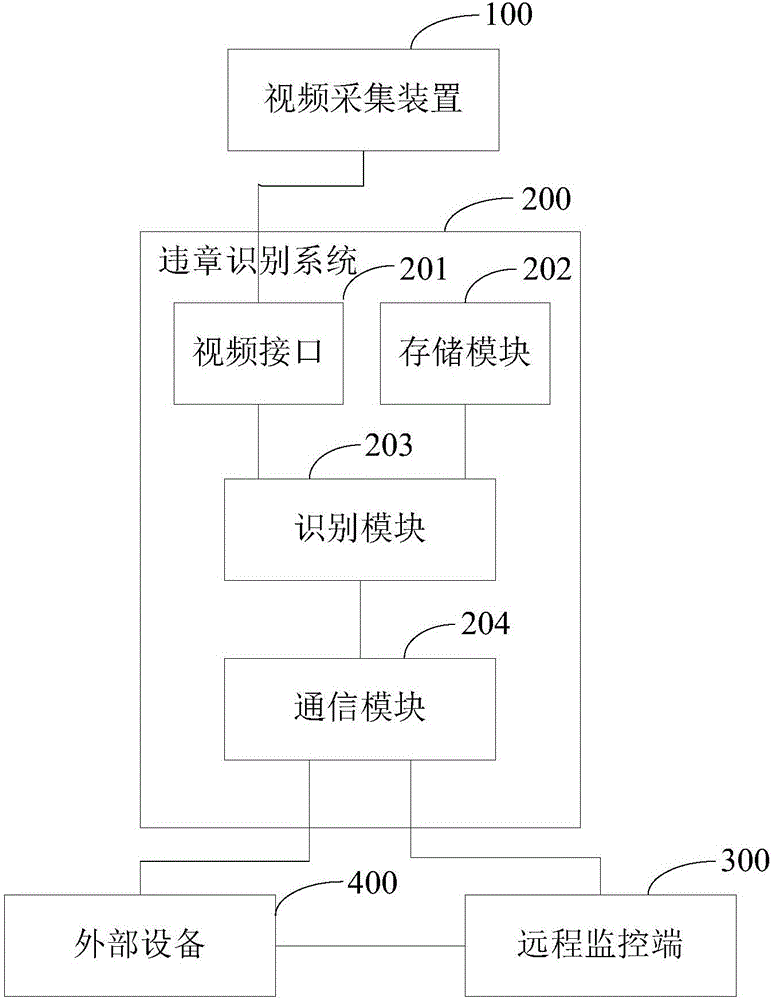

具体的，如图2所示，本申请中的违章识别系统200包括：视频接口201、存储模块202、识别模块203和通信模块204。其中，

视频接口201与视频采集装置100连接，用于接收所述视频采集装置100发送的路面交通信息。

本申请中的视频接口201同时与视频采集装置100和识别模块203连接，用于接收视频采集装置100发送的路面交通信息，并将接收到的路面交通信息发送给识别模块203。

存储模块202用于存储违章学习参数。

其中，存储模块202可以具体为内置存储器。违章学习参数为用于判断车辆的实际行驶信息是否违章情况的依据。特别的，本申请中存储模块202中的违章学习参数可以通过多种方式进行周期或实时更新。

识别模块203同时与视频接口201和存储模块202连接，用于依据视频接口201发送的路面交通信息，以及存储模块202中存储的违章学习参数，识别车辆是否存在违章情况。当识别模块203识别到某个车辆存在违章情况时，将该某个车辆的违章信息发送至通信模块204。

在本申请中，识别模块203具备根据路面交通信息进行观测对象的识别和违章情况的识别判定等功能。其中，观测对象的识别可通过智能深度学习、传统的资源匹配等方法来实现，具体的可以包括将摄像头101采集到的路面交通信息中观测对象的属性的区分，例如对车辆、车牌号、交通标识线、交通信号灯等的区分。识别模块203中的违章情况的识别可以根据存储模块202中预先存储的违章学习参数对路面交通信息中的车辆的实时行驶信息进行违章判定。

通信模块204与识别模块203连接，用于将车辆的违章信息发送至远程监控端300。

在本申请中，通信模块204可以通过WIFI(WIreless-FIdelity，无线保真)、蓝牙、或数据线与外部设备400连接。外部设备400可以具体为手机、笔记本电脑、pad(平板电脑)等。通过外部设备400向远程监控端300发送车辆的违章信息。

通信模块204还可以通过网络，例如内置的2G/3G/4G数据网络与远程监控端300通信连接，直接将车辆的违章信息发送至远程监控端300。

在本申请实际应用过程中，摄像头101实时采集路面交通信息，并通过视频接口201将采集到的路面交通信息发送给识别模块203。识别模块203根据存储模块202中存储的违章学习参数识别当前路面交通信息中的车辆是否存在违章情况。当识别模块203识别到当前路面交通信息中的车辆A存在违章情况时，将该车辆A的违章信息发送至通信模块204。最后由通信模块204将该车辆A的违章信息发送至远程监控端300。因此，本申请实现了一种无需用户参与，自动上报违章信息的交通违章监控系统。

当然在此基础之上，本申请还可由用户参与是否将违章信息进行上报，此时本申请中的违章识别系统200还可以包括：提示模块205和控制模块206，如图3所示。其中，

提示模块205与识别模块203连接，用于当所述识别模块203识别到车辆存在违章情况时，向用户发送提示信息。

其中，提示模块205可以采用震动、或响铃等方式进行提醒。

控制模块206与识别模块203连接，具体用于接收用户发送的指令信息。

在本申请中，当用户接收到提示模块205发送的提示信息后，获知当前有车辆存在违章情况，此时用户可以针对该情况做出相应的处理动作。也即用户通过控制模块206输入相应的处理信息。那么相应的，控制模块206接收用户发送的指令信息，并执行相应的动作。具体的，控制模块206可以包括如下至少一个：查询子模块2061、显示子模块2062、上报子模块2063或存储子模块2064。那么具体的，

当控制模块206接收到用户发送的查询指令时，查询子模块2061用于查询存在违章情况的车辆的车牌信息和违章行为的举证信息；

当控制模块206接收到用户发送的显示指令时，显示子模块2062用于显示存在违章情况的车辆的车牌信息和违章行为的举证信息；

当控制模块206接收到用户发送的上报指令时，上报子模块2063用于将存在违章情况的车辆的车牌信息和违章行为的举证信息上报至识别模块203；此时所述识别模块203具体用于，当接收到所述上报子模块2063发送的上报指令后，再将所述车辆的违章信息发送至所述通信模块204；

在本实施例中，用户发送的上报指令还可以包括举证信息的上报格式。

当控制模块206接收到用户发送的存储指令时，存储子模块2064用于存储违章情况的车辆的车牌信息和违章行为的举证信息。

在本实施例中，存储子模块2064可以为sim卡或内置储存器，从而实现实时举报违章车辆及事后举报违章车辆的功能。

因此，应用本申请提供的交通违章监控系统，本申请中的视频采集装置100采集路面交通信息，并将采集到的路面交通信息发送至违章识别系统200，进而违章识别系统200依据路面交通信息识别车辆是否存在违章情况，如果存在，违章识别系统200将车辆的违章信息发送至远程监控端300。本申请中的违章识别系统200能够根据路面交通信息自动识别出车辆存在违章情况，并将违章车辆的违章信息发送至远程监控端300，不需要人工参与，降低了人工成本，自动化水平大大提高。

在本申请中，视频采集装置100与违章识别系统200可以分开设置，也可集成一体。本申请提供的交通违章监控系统可以具体设置在行车记录仪等行车设备上，其行车记录仪等行车设备上自带的摄像头即可直接作为本申请中的视频采集装置100，进而通过连接线实现与违章识别系统200通信连接。本申请提供的交通违章监控系统还可以集成到智能设备，如手机、笔记本电脑上，其利用智能设备中自带的摄像头作为视频采集装置100，违章识别系统200作为智能设备内部的一个处理模块。具体例如将本申请提供的交通违章监控系统做成一个APP显示在智能设备的显示桌面上。在实际应用过程中，用户通过点击该APP，触发交通违章监控系统开始运行，此时通过摄像头对路面的路况视频进行采集，由违章识别系统200对视频内容(路面交通信息)进行处理，自动识别出车辆是否存在违章情况。

由于本申请中的违章识别系统200可以实现对交通违章行为的识别、监控及举报功能，公众可以通过使用本申请提供的交通违章监控系统实现对路面交通违章行为的举报，这大大利于规范路面交通的驾驶行为，减轻交管局的监控压力，从而助于减轻由于不规范驾驶所造成的路面交通压力。

以上对本申请所提供的一种交通违章监控系统和方法进行了详细介绍，本文中应用了具体个例对本申请的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本申请的方法及其核心思想；同时，对于本领域的一般技术人员，依据本申请的思想，在具体实施方式及应用范围上均会有改变之处，综上所述，本说明书内容不应理解为对本申请的限制。
