一种钢芯布电缆的制作方法

本实用新型属于电缆技术领域，具体涉及一种钢芯布电缆。

背景技术：

电线电缆是指用于电力、通信及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

但是现有技术中的电缆在使用中容易受潮，在受潮之后容易漏电导致受伤，不能及时的进行对电缆内部干燥，而且缠绕的杂乱无章不容易整理。

因此，发明一种钢芯布电缆显得非常必要。

技术实现要素：

本实用新型的目的在于提供一种钢芯布电缆，以解决上述背景技术中提出的容易受潮漏电、不防水和杂乱无章的问题。

为实现上述目的，本实用新型提供如下技术方案：一种钢芯布电缆，包括电缆本体、聚氨酯防水层、硅胶干燥剂、防火封堵层、电缆保护层、主钢芯、感应开关、副钢芯、电缆、水分检测仪、显示屏、警示灯、紧固螺母、电缆线分散加紧块和旋紧头，所述电缆本体外侧设置一层聚氨酯防水层；所述聚氨酯防水层内侧固定硅胶干燥剂；所述硅胶干燥剂上设置感应开关；所述硅胶干燥剂与防火封堵层固定连接；所述防火封堵层内侧与电缆保护层固定连接；所述电缆保护层内包裹电缆；所述电缆内部设置副钢芯；所述电缆本体内部设置主钢芯；所述电缆本体内部设置水分检测仪；所述水分检测仪与感应开关电性连接；所述电缆本体表面设置显示屏；所述显示屏上设置警示灯；所述警示灯与水分检测仪电性连接；所述电缆本体端部设置紧固螺母；所述紧固螺母右端与电缆线分散加紧块固定连接；所述电缆线分散加紧块与旋紧头固定连接。

进一步，所述电缆本体内部设置有五根电缆。

进一步，所述电缆本体内设置有五根副钢芯和一根主钢芯。

本实用新型的技术效果和优点：该钢芯布电缆，在电缆的最内层设置电缆保护层，可以保护电缆的性能，在电缆保护层外一侧设置防火封堵层4，在电缆短路导致燃烧的时候可以阻燃，并且设置有水分检测仪可以检测电缆里的受潮程度，并通过感应开关开启硅胶干燥剂进行干燥，在电缆表面设置显示屏还可以显示水分检测仪检测的水分的含量，在最外层设置聚氨酯防水层，可以保护电缆防止进水，在电缆内部设置有钢芯可以防止电缆缠绕的杂乱无章，并且在电缆端部设置有与设备连接部分，便于连接和紧固。

附图说明

图1为本实用新型的截面结构示意图；

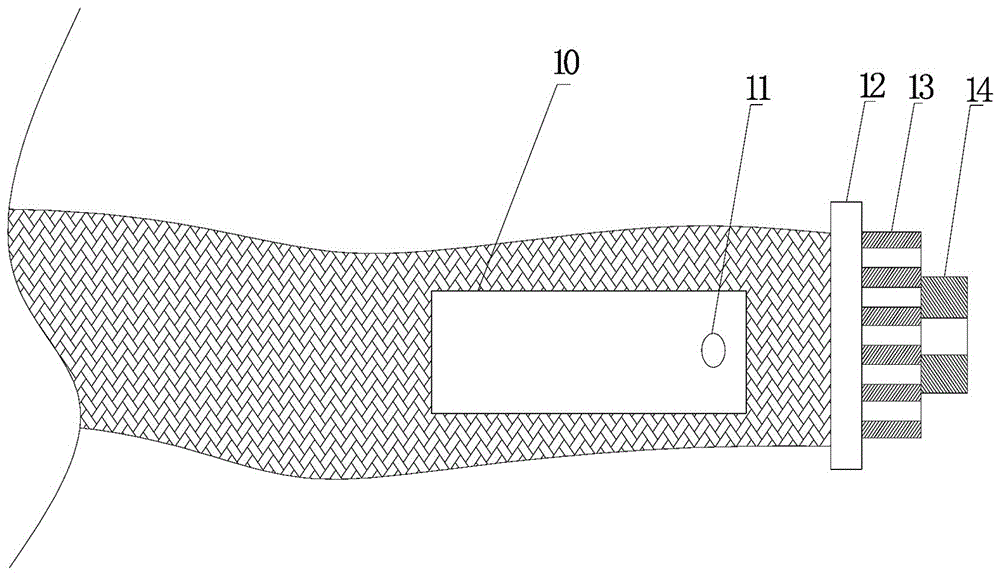

图2为本实用新型的表面结构示意图。

图中：1-电缆本体；2-聚氨酯防水层；3-硅胶干燥剂；4-防火封堵层；5-电缆保护层；6-主钢芯；7-感应开关；8-电缆；9-水分检测仪；10-显示屏；11-警示灯；12-紧固螺母；13-电缆线分散加紧块；14-旋紧头；15-副钢芯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1和图2所示的一种钢芯布电缆，包括电缆本体1、聚氨酯防水层2、硅胶干燥剂3、防火封堵层4、电缆保护层5、主钢芯6、感应开关7、副钢芯15、电缆8、水分检测仪9、显示屏10、警示灯11、紧固螺母12、电缆线分散加紧块13和旋紧头14，所述电缆本体1外侧设置一层聚氨酯防水层2；所述聚氨酯防水层2内侧固定硅胶干燥剂3；所述硅胶干燥剂3上设置感应开关7；所述硅胶干燥剂3与防火封堵层4固定连接；所述防火封堵层4内侧与电缆保护层5固定连接；所述电缆保护层5内包裹电缆8；所述电缆8内部设置副钢芯15；所述电缆本体1内部设置主钢芯6；所述电缆本体1内部设置水分检测仪9；所述水分检测仪9与感应开关7电性连接；所述电缆本体1表面设置显示屏10；所述显示屏10上设置警示灯11；所述警示灯11与水分检测仪9电性连接；所述电缆本体1端部设置紧固螺母12；所述紧固螺母12右端与电缆线分散加紧块13固定连接；所述电缆线分散加紧块13与旋紧头14固定连接。

进一步，所述电缆本体1内部设置有五根电缆8。

进一步，所述电缆本体1内设置有五根副钢芯15和一根主钢芯6。

工作原理：该钢芯布电缆，在电缆的最内层设置电缆保护层5，可以保护电缆的性能，在电缆保护层5外一侧设置防火封堵层4，在电缆短路导致燃烧的时候可以阻燃，并且设置有水分检测仪9可以检测电缆里的受潮程度，并通过感应开关7开启硅胶干燥剂3进行干燥，在电缆表面设置显示屏10还可以显示水分检测仪9检测的水分的含量，在最外层设置聚氨酯防水层2，可以保护电缆防止进水，在电缆内部设置有钢芯可以防止电缆缠绕的杂乱无章，并且在电缆端部设置有与设备连接部分，便于连接和紧固。

最后应说明的是：利用本实用新型所述技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
