一种太阳能电池板装夹调节装置的制作方法

本实用新型涉及一种太阳能板固定装置，特别涉及一种太阳能电池板装夹调节装置。

背景技术：

太阳能电池板是通过吸收太阳光，将太阳辐射能通过光电效应或者光化学效应直接或间接转换成电能的装置，大部分太阳能电池板的主要材料为“硅”，相对于普通电池和可循环充电电池来说，太阳能电池属于更节能环保的绿色产品。但现有的太阳能电池板不方便装夹，也不方便对太阳能电池板进行灵活移动调节，装夹不牢固，调节不灵活。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种气缸可以通过伸缩轴控制夹板与限位板夹紧太阳能电池板；方便对太阳能电池板进行装夹以及调节；方便太阳能电池板的灵活控制的太阳能电池板装夹调节装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种太阳能电池板装夹调节装置，包括固定板，固定板上设有导轨，导轨上设有滑座，滑座上设有对接块，对接块的一端设有第一装夹机构，对接块的另一端设有第二装夹机构；所述第一装夹机构包括第一夹座，第一夹座上设有第一气缸，第一气缸设有第一伸缩轴，第一伸缩轴的端部设有第一夹板，第一夹座上设有第一夹槽，第一夹槽的一侧设有第一限位板；第一夹板设置在第一夹槽的另一侧；所述第二装夹机构包括第二夹座，第二夹座上设有第二气缸，第二气缸设有第二伸缩轴，第二伸缩轴的端部设有第二夹板；第二夹座上设有第二夹槽，第二夹槽的一侧设有第二限位板，第二夹板设置在第二夹槽的另一侧。

进一步地，所述导轨上设有导向槽，滑座的底部设有滑槽，所述滑槽与导向槽匹配。

进一步地，所述第二夹座通过固定销固定在对接块上。

进一步地，所述第一夹座通过固定销固定在对接块上。

进一步地，所述固定板的底部设有磁吸层。

采用上述技术方案的太阳能电池板装夹调节装置，通过固定板可以使导轨牢固连接，滑座可以沿着导轨实现滑动调节；通过第一夹槽方便装夹太阳能电池板，第一气缸可以通过第一伸缩轴控制第一夹板与第一限位板夹紧太阳能电池板；通过第二夹槽方便装夹太阳能电池板，第二气缸可以通过第二伸缩轴控制第二夹板与第二限位板夹紧太阳能电池板；从而方便对太阳能电池板进行装夹以及调节；方便太阳能电池板的灵活控制。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型太阳能电池板装夹调节装置的结构示意图；

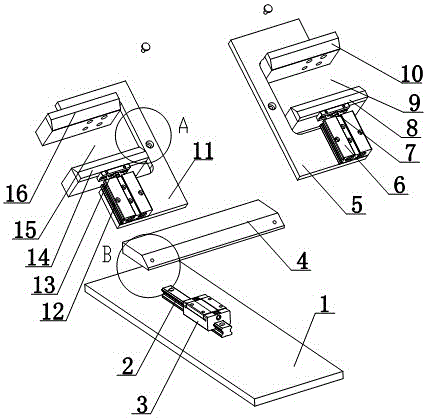

图2为本实用新型太阳能电池板装夹调节装置的部件分解图；

图3为图2中A区域的细节放大图；

图4为图2中B区域的细节放大图；

图5为本实用新型所述第一装夹机构的结构示意图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图5所示，一种太阳能电池板装夹调节装置，包括固定板1，固定板1上设有导轨2，导轨2上设有滑座3，滑座3上设有对接块4，对接块4的一端设有第一装夹机构，对接块4的另一端设有第二装夹机构；所述第一装夹机构包括第一夹座5，第一夹座5上设有第一气缸6，第一气缸6设有第一伸缩轴7，第一伸缩轴7的端部设有第一夹板8，第一夹座5上设有第一夹槽9，第一夹槽9的一侧设有第一限位板10；第一夹板8设置在第一夹槽9的另一侧；所述第二装夹机构包括第二夹座11，第二夹座11上设有第二气缸12，第二气缸12设有第二伸缩轴13，第二伸缩轴13的端部设有第二夹板14；第二夹座11上设有第二夹槽15，第二夹槽15的一侧设有第二限位板16，第二夹板14设置在第二夹槽15的另一侧；导轨2上设有导向槽，滑座3的底部设有滑槽，所述滑槽与导向槽匹配；第二夹座11通过固定销固定在对接块4上；第一夹座5通过固定销固定在对接块4上；固定板1的底部设有磁吸层。

本实用新型太阳能电池板装夹调节装置，通过固定板1可以使导轨2牢固连接，滑座3可以沿着导轨2实现滑动调节；通过第一夹槽9方便装夹太阳能电池板，第一气缸6可以通过第一伸缩轴7控制第一夹板8与第一限位板10夹紧太阳能电池板；通过第二夹槽15方便装夹太阳能电池板，第二气缸12可以通过第二伸缩轴13控制第二夹板14与第二限位板16夹紧太阳能电池板；从而方便对太阳能电池板进行装夹以及调节；方便太阳能电池板的灵活控制。

其中，导轨2上设有导向槽，滑座3的底部设有滑槽，所述滑槽与导向槽匹配；所以方便导轨2与滑座3对接。

其中，第二夹座11通过固定销固定在对接块4上；第一夹座5通过固定销固定在对接块4上；所以方便固定连接。

其中，固定板1的底部设有磁吸层；所以方便对固定板1进行牢固安装。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
