一种减震抗压式机箱的制作方法

本实用新型涉及机械技术领域，具体为一种减震抗压式机箱。

背景技术：

目前，为了实现通信网络的机动性，电子通信设备一般加装到方舱内随车移动或者加装到轻型减震机箱内，现有设备转移到作业位置时，一般需要增加操作席位方便作业人员操作设备，在具体应用过程中，轻型减震机箱只能起到存放、保护内部电子设备的作用，例如专利号为201220282887.4的专利，包括机壳和骨架，机壳上设有折叠台面，折叠台面一侧与机壳连接，折叠台面另一侧可沿连接一侧旋转，折叠台面与骨架之间设有用于固定折叠台面移动位置的折叠支撑机构，虽然一定程度的实现了减震机箱和操作席位的结合，但减震效果不好，抗压性差，机体容易受到损害。

技术实现要素：

本实用新型的目的在于提供一种减震抗压式机箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种减震抗压式机箱，包括底座，所述底座的顶端设有减震装置，所述减震装置包括减震装置外壳，所述减震装置外壳的内腔底端设有外套体，所述外套体的顶端设有内套体，所述内套体与外套体滑动连接，所述内套体的顶端设有卡座，所述卡座通过第一弹簧与外套体相连，所述卡座的顶端设有顶座，所述顶座通过连杆与卡座相连，所述顶座通过第二弹簧与减震装置外壳相连，所述减震装置的顶端设有机体底座，所述机体底座的顶端设有机体，所述机体底座的左右两侧均设有隔板，所述底座的顶端左右两侧均设有第一支架，所述第一支架的顶端设有盖体，所述盖体通过连接件与第一支架相连，所述盖体包括盖体外壳，所述盖体外壳的内腔上下两端均设有夹板，所述夹板的内侧设有第四支架，所述盖体的内腔设有第二支架，所述第二支架的内腔设有第三支架，所述盖体的底端中心位置设有控制器，所述机体与控制器电性连接。

优选的，所述底座的顶端设有底板，所述底板通过电动伸缩杆与底座相连，所述电动伸缩杆与控制器电性连接。

优选的，所述机体底座的顶端右侧设有风机，所述风机与控制器电性连接，所述隔板和第一支架的外壁均设有通孔。

优选的，所述第二支架的左右两侧均设有支杆。

优选的，所述顶座的顶端设有软垫。

与现有技术相比，本实用新型的有益效果是：该减震抗压式机箱，通过外套体、内套体、第一弹簧和第二弹簧的配合，可以实现该装置的减震效果更好，当机体产生震动时，顶座将震动传递到第一弹簧和第二弹簧，第一弹簧和第二弹簧对该装置进行双重减震，通过第一支架、第二支架、第三支架和第四支架的配合，可以使该装置的抗压性更好，防止机体受到损害。

附图说明

图1为本实用新型结构示意图；

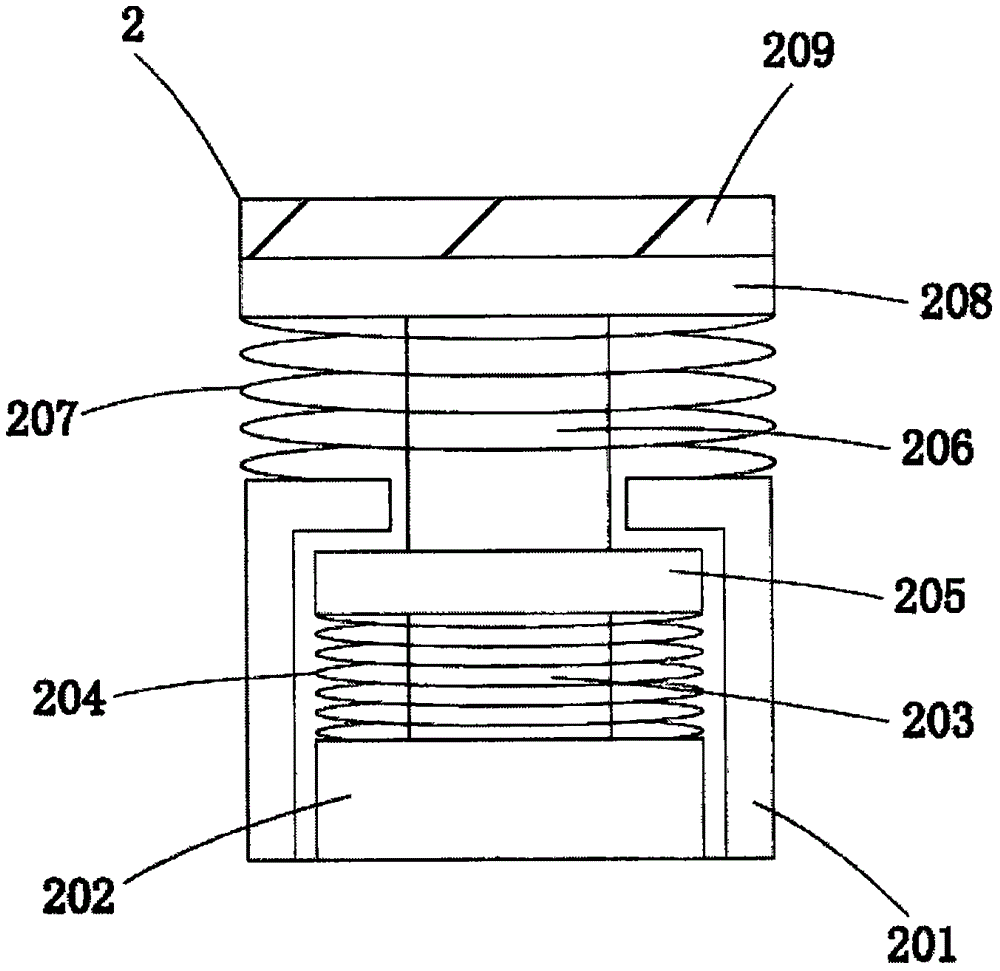

图2为本实用新型的减震装置剖视结构示意图；

图3为本实用新型的盖体局部剖视结构示意图。

图中：1、底座，2、减震装置，201、减震装置外壳，202、外套体，203、内套体，204、第一弹簧，205、卡座，206、连杆，207、第二弹簧，208、顶座，209、软垫，3、机体底座，4、机体，5、隔板，6、第一支架，7、通孔，8、盖体，801、盖体外壳，802、夹板，803、第四支架，9、连接件，10、控制器，11、第二支架，12、第三支架，13、底板，14、电动伸缩杆，15、风机，16、支杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种减震抗压式机箱，包括底座1，所述底座1的顶端设有减震装置2，所述减震装置2包括减震装置外壳201，所述减震装置外壳201的内腔底端设有外套体202，所述外套体202的顶端设有内套体203，所述内套体203与外套体202滑动连接，内套体203在外套体202内滑动，所述内套体203的顶端设有卡座205，所述卡座205通过第一弹簧204与外套体202相连，卡座205限制内套体203的伸长或缩短，所述卡座205的顶端设有顶座208，顶座208承受压力，所述顶座208通过连杆206与卡座205相连，所述顶座208通过第二弹簧207与减震装置外壳201相连，所述减震装置2的顶端设有机体底座3，所述机体底座3的顶端设有机体4，当机体4工作而产生震动时，震动通过顶座208和卡座205传递到第一弹簧204和第二弹簧207，内套体202缩短，第一弹簧204和第二弹簧207对机体4进行双重减震，减震真效果好，所述机体底座3的左右两侧均设有隔板5，所述底座1的顶端左右两侧均设有第一支架6，所述第一支架6的顶端设有盖体8，所述盖体8通过连接件9与第一支架6相连，第一支架6可以很好地将作用在该装置的力分散，抗压性好，防止机体受到损害，所述盖体8包括盖体外壳801，所述盖体外壳801的内腔上下两端均设有夹板802，所述夹板802的内侧设有第四支架803，所述盖体8的内腔设有第二支架11，第一支架6和第二支架11均为三角支架，抗压性好，所述第二支架11的内腔设有第三支架12，所述盖体8的底端中心位置设有控制器10，所述机体4与控制器10电性连接，所述底座1的顶端设有底板13，所述底板13通过电动伸缩杆14与底座1相连，通过底板13和电动伸缩杆14的配合可以调节该装置的高度，所述电动伸缩杆14与控制器10电性连接，所述机体底座3的顶端右侧设有风机15，所述风机15与控制器10电性连接，所述隔板5和第一支架6的外壁均设有通孔7，通过风机15和通孔7的配合可以对该装置进行散热，延长机体4的使用寿命，所述第二支架11的左右两侧均设有支杆16，支杆16的作用是增加盖体8的抗压性，所述顶座208的顶端设有软垫209。

当机体4工作而产生震动时，震动通过顶座208和卡座205传递到第一弹簧204和第二弹簧207，内套体202缩短，第一弹簧204和第二弹簧207对机体4进行双重减震，减震真效果好，第一支架6和第二支架11均为三角支架，抗压性好，盖体8为拱形，可以很好地将作用在该装置的力分散，抗压性好，防止机体受到损害。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
