香蕉茎叶粉碎还田混土机的制作方法

本发明涉及农业机械领域，具体涉及香蕉茎叶粉碎还田混土机。

背景技术：

香蕉属草本植物，收获后的香蕉假茎直径一般为100-200mm，高度在2m以上，含水量在80%以上，具有体积大、纤维素含量高、含水量高、不易干燥、不能燃烧等特点，短时间内难以分解。传统灭茬方法是收获后先用人工挖除香蕉假茎，搬运至蕉园外，再进行耕地整地，工作强度大、效率低、效果差、耗时长。被丢弃在田边地头或水沟的香蕉叶和香蕉假茎由于未对其进行有效处理，不仅污染周边环境，导致香蕉病原菌传播，同时造成资源浪费，并占用大量宝贵的土地资源。目前农机领域缺少一种能有效打碎香蕉假茎和香蕉叶，并对香蕉地进行耕地和整地的农耕机械。

技术实现要素：

本发明的目的是克服上述缺陷，提供一种可同时实现打碎香蕉假茎、香蕉叶片和香蕉头并混入土壤的混土机。

本发明的技术方案：香蕉茎叶粉碎还田混土机，包括机架、固定于机架上的传动轴、设于传动轴上的传动齿轮、方梁、液压杆、从动齿轮轴及其上的从动齿轮、连接传动齿轮与从动齿轮的链条及链条上的耕刀，所述链条的每个链节固定一把耕刀，耕刀刀口向外背向链条，一左一右间隔设置，所述链条为4-5根，所述相邻两根链条之间的耕刀相互错开，相邻两根链条的耕刀的耕幅有重叠；所述方梁设于传动齿轮与从动齿轮之间、且与传动轴平行，所述方梁两端通过固定连接于方梁上的第一连接板与传动轴铰接，所述方梁两端通过固定于方梁上的张紧架与从动齿轮的从动齿轮轴连接，所述方梁的两端还设置有与方梁固定连接的铰接架，所述铰接架与液压杆的下端铰接；所述液压杆的上端与机架铰接。

方梁的设计，可以缓冲和消减耕刀与田地中硬物碰撞时对机具产生的反向冲击力，对传动系统起到保护作用。可以利用液压杆的升降调节方梁的高度，通过方梁的升降调节方梁的中心线与传动轴的轴心线所组成的平面与地面的夹角角度，从而灵活调节耕地深度。耕刀紧密型设计，粉碎效果更好。

优选的，所述耕刀为7字弧形刀，耕幅为1.2-1.8m。

优选的，所述方梁为长方体。长方体的方梁，较之圆柱体等其他形状在遇到反向冲击力时，受力能力较强，不易变形和折断。

优选的，所述方梁的中心线与传动轴的轴心线所组成的平面与方梁的面积最大的一面垂直。有利于增加方梁的变形自动修复能力。方梁通过第一连接板与传动轴铰接，可以绕传动轴做圆周运动。

优选的，所述方梁的中心线与传动轴的轴心线所组成的平面与地面的夹角为30°-65°，在该角度范围内，可以达到最佳的打碎香蕉茎叶和香蕉头的效果。

优选的，所述张紧架的中心线与方梁的面积最大的一面垂直，所述每个张紧架安装一个从动齿轮。所述每个张紧架设有两个第二连接板，所述第二连接板远离方梁一端设有长孔，所述从动齿轮轴两端穿过所述长孔并通过螺母固定。所述张紧架还包括微调螺杆和定位板，所述定位板上设有螺孔、且与张紧架垂直相接，所述微调螺杆一端穿过所述螺孔，并通过螺母与定位板固定连接，另一端铰接于所述第二连接板外侧的从动齿轮轴上。所述传动齿轮与从动齿轮一一对应，一一对应的传动齿轮与从动齿轮在一个平面内转动，传动齿轮与从动齿轮通过张紧的链条连接，链条上安装有耕刀。

张紧架的设计，便于通过微调杆进一步调节从动齿轮与传动齿轮的距离，从而调节链条的松紧程度。

优选的，所述张紧架上安装有防缠刮板，所述防缠刮板位于第二连接板上方、从动齿轮两侧；所述防缠刮板靠近从动齿轮一侧呈倾斜状，与从动齿轮的形状相契合，可以防止秸秆、泥土等缠绕齿轮。

所述混土机可以通过设置齿轮和链条的数量及耕刀的碎土宽度来设置混土机的耕幅。

本发明优点：

1、该混土机可一次性完成打碎香蕉头、香蕉茎秆和香蕉叶并混入土壤等多项整地作业。

2、方梁的设计，可以缓冲和消减耕刀与田地中硬物碰撞时对机具产生的反向冲击力，对传动系统起到保护作用。且长方体的方梁，较之其他形状在遇到反向冲击力时，变形自动恢复能力较强，不易折断，增加机具的使用寿命。

3、方梁两端的铰接架与液压杆的下端铰接，可以利用液压杆调节机具与地面的夹角角度，且张紧架的独立设计，有利于张紧架深入香蕉种植沟里面，从而可以增加耕刀的入土深度，将香蕉头打碎。

4、从动齿轮轴不旋转，不会被茎叶缠绕，防缠刮板可以防止秸秆、泥土等缠绕齿轮，从而提高机具的作业效率。

附图说明

图1为本发明的左侧结构视图；

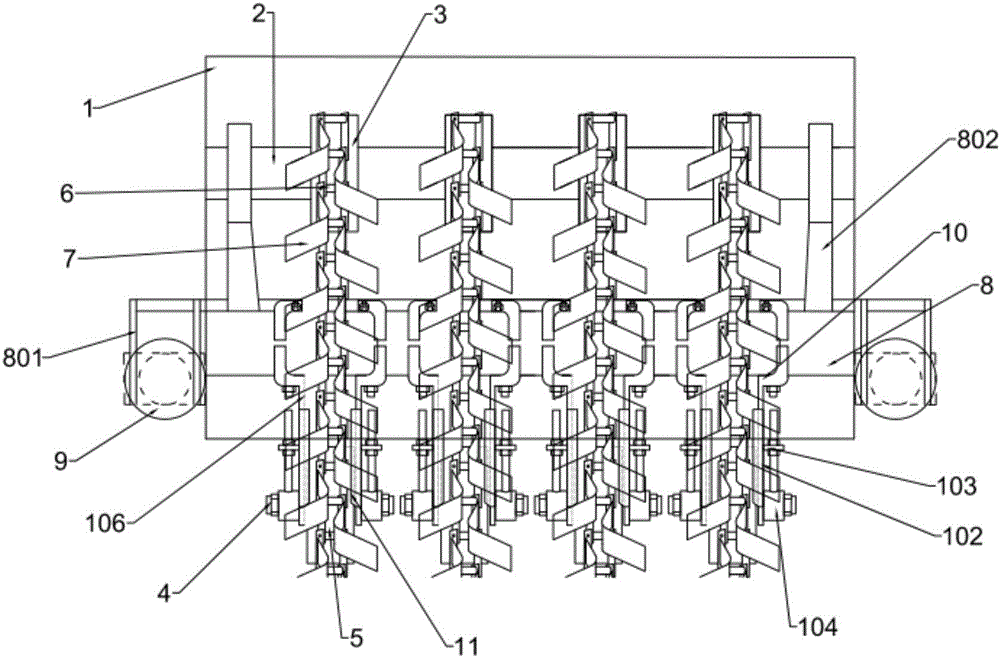

图2为本发明的俯视结构图；

图3为本发明链条安装前结构图；

图1至图3中的标号为：机架-1，传动轴-2，传动齿轮-3，从动齿轮轴-4，从动齿轮-5，链条-6，耕刀-7，方梁-8，铰接架-801，第一连接板-802，液压杆-9，张紧架-10，长孔-101，微调螺杆-102，定位板-103，螺母-104，螺孔-105，第二连接板-106，防缠刮板-11。

具体实施方式

下面结合具体实施例，进一步阐述本发明。应理解，这些实施例仅用于说明本发明而不用于限制本发明的范围。此外应理解，在阅读了本发明讲授的内容之后，本领域技术人员可以对本发明作各种修改或改动，这些等价形式同样落于本申请所附权利要求书所限定的范围。

如图1、图2、图3所示为本发明的一种香蕉茎叶粉碎还田混土机，包括机架1、固定于机架1上的传动轴2、设于传动轴2上的传动齿轮3、长方体的方梁8、液压杆9、从动齿轮轴4及从动齿轮5、连接传动齿轮3与从动齿轮5的链条6及链条6上的耕刀7，链条6的每个链节安装一把耕刀7，耕刀7刀口背向链条，一左一右间隔设置，链条6为4根，相邻两排链条6之间的耕刀7相互错开，相邻两排链条6之间的耕刀7的耕刀的耕幅有重叠，耕刀7为7字弧形刀，耕幅为1.4 m；方梁8设于传动齿轮3与从动齿轮6之间、且与传动轴2平行，方梁8两端通过固定于方梁上的第一连接板802与传动齿轮3的传动轴2铰接，方梁8两端通过张紧架10与从动齿轮轴4连接；方梁8的两端还设置有与方梁8固定连接的铰接架801，铰接架801与液压杆9的下端铰接；液压杆9的上端与机架1铰接。

方梁8的中心线与传动轴2的轴心线所组成的平面与方梁8的面积最大的一面垂直，方梁8的中心线与传动轴2的轴心线所组成的平面与地面的夹角为30°-65°。方梁8与从动齿轮轴4通过张紧架10连接，张紧架10的中心线与方梁8的面积最大的一面垂直，每个张紧架10安装一个从动齿轮5。张紧架10设有两个第二连接板106，第二连接板106远离方梁8一端设有长孔101，从动齿轮轴4两端穿过长孔101并通过螺母104固定。张紧架10还包括微调螺杆102和定位板103，定位板103上设有螺孔105、且与张紧架10垂直相接，微调螺杆102一端穿过螺孔105，并通过螺母104与定位板103固定连接，另一端铰接于第二连接板106外侧的从动齿轮轴4上。传动齿轮3与从动齿轮5一一对应，一一对应的传动齿轮3与从动齿轮5在一个平面内转动，传动齿轮3与从动齿轮5通过张紧的链条6连接。

张紧架10上安装有防缠刮板11，防缠刮板11位于第二连接板106上方、从动齿轮5两侧；防缠刮板11靠近从动齿轮5一侧呈倾斜状，与从动齿轮5的形状相契合。

使用时，根据不同需要通过调节液压杆9，调节方梁8位置，从而调节耕深；碎土时，传动轴2带动传动齿轮3、从动齿轮轴4、链条6、耕刀7进行碎土，碎土过程中碰到硬物时，借由方梁8受力、缓冲，防缠刮板11可以刮掉缠绕的茎叶、泥土等。
