一种还田机用粉碎装置的制作方法

本实用新型涉及农业设备技术领域，具体为一种还田机用粉碎装置。

背景技术：

秸秆还田是当今世界上普遍重视的一项培肥地力的增产措施，在杜绝了秸秆焚烧所造成的大气污染的同时还有增肥增产作用，[1-2] 秸秆还田能增加土壤有机质，改良土壤结构，使土壤疏松，孔隙度增加，容量减轻，促进微生物活力和作物根系的发育，秸秆还田增肥增产作用显著，一般可增产5%～10%，但是现有的还田装置结构简单，不可以对粉碎粗细进行控制，难以得到理想的效果。

技术实现要素：

本实用新型的目的在于提供一种还田机用粉碎装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种还田机用粉碎装置，包括装置本体、支架、电动机、从动轮、粉碎轴和转轴；所述装置本体上侧安装有支架，且支架上侧安装有固定栓，所述支架之间通过横架连接，且横架底端安装有承重轮，所述支架底端安装有外壳，且外壳上侧安装有电动机，所述电动机输入端与手动控制器输出端电性连接，所述电动机前点安装有主动轮，且主动轮通过皮带与从动轮连接，所述电动机通过固定套固定在外壳上侧，所述从动轮左侧与转轴连接，且转轴内部安装有粉碎轴，所述粉碎轴上侧安装粉碎片，所述转轴通过链条与调节轴连接。

优选的，所述装置本体上侧安装有短路保护器，且短路保护器输出端与电动机输入端电性连接。

优选的，所述装置本体后侧安装有横板，且横板底端安装有犁铧。

优选的，所述装置本体内部安装有粉碎轴，且粉碎轴的个数为两个。

优选的，所述粉碎轴之间通过调节杆连接，且调节杆上侧安装有调节栓。

与现有技术相比，本实用新型的有益效果是：该设备，横板底端安装有犁铧，可以通过犁铧对分析后的秸秆进行掩埋，加快其降解，短路保护器输出端与电动机输入端电性连接可以通过短路保护器对装置进行保护，增加使用寿命，通过调节栓对调节杆进行调节，从而改变粉碎轮之间的距离，来改变粉碎要求，简单方便，粉碎轴的个数为两个一方面加快了粉碎进度，另一方面有可以相互作用。

附图说明

图1为本实用新型的结构示意图。

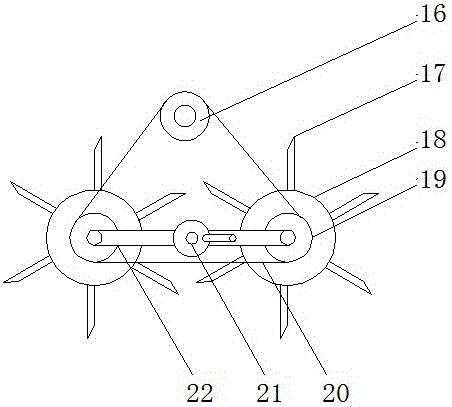

图2为本实用新型的转轴结构示意图。

图中：1-装置本体；2-固定套；3-电动机；4-主动轮；5-皮带；6-从动轮；7-支架；8-固定栓；9-横架；10-承重轮；11-外壳；12-横板；13-犁铧；14-手动控制器；15-短路保护器；16-调节轴；17-粉碎片；18-粉碎轴；19-转轴；20-调节杆；21-调节栓；22-链条。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种还田机用粉碎装置，包括装置本体1、支架7、电动机3、从动轮6、粉碎轴18和转轴19；装置本体1上侧安装有支架7，且支架7上侧安装有固定栓8，支架7之间通过横架9连接，且横架9底端安装有承重轮10，支架7底端安装有外壳11，且外壳11上侧安装有电动机3，电动机3输入端与手动控制器14输出端电性连接，电动机3前点安装有主动轮4，且主动轮4通过皮带5与从动轮6连接，电动机3通过固定套2固定在外壳11上侧，从动轮6左侧与转轴19连接，且转轴19内部安装有粉碎轴18，粉碎轴18上侧安装粉碎片17，转轴19通过链条22与调节轴16连接，装置本体1上侧安装有短路保护器15，且短路保护器15输出端与电动机3输入端电性连接，装置本体1后侧安装有横板12，且横板12底端安装有犁铧13，装置本体1内部安装有粉碎轴,18，且粉碎轴18的个数为两个，粉碎轴18之间通过调节杆20连接，且调节杆20上侧安装有调节栓21。

工作原理：使用时，使用时将支架7固定在拖拉机后侧，电动机3通过皮带5带动粉碎轴18进行转动，承重轮10承接装置本体的重量，使粉碎片17进行粉碎，横板12底端安装有犁铧13，可以通过犁铧13对分析后的秸秆进行掩埋，加快其降解，短路保护器15输出端与电动机3输入端电性连接可以通过短路保护器15对装置进行保护，粉碎轴18的个数为两个一方面加快了粉碎进度，另一方面有可以相互作用，通过调节栓21对调节杆20进行调节，从而改变粉碎轴18之间的距离，来改变粉碎要求。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型，因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内，不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
