一种背负式割灌机通用型过渡盘的制作方法

本实用新型涉及一种通用型过渡盘，具体为一种背负式割灌机通用型过渡盘，属于机械领域。

背景技术：

随着机械的不断发展，一些机械的使用具有提高工作效率、提高农业生产效率，农业大国显得较为重要，割灌机作为农业生产中有着重要作用的工具，对农作物的产量有着最直接影响，它的发明是人类文明的一大进步。割灌机是一种用于修剪草坪、植被等的机械工具，有柴油机和汽油机之分。它是由刀盘。刀片利用发动机的高速旋转输出速度大大提高，节省了除草工人的作业时间，减少了大量的人力资源。在畜牧业机械化高度发展的国家，新型割灌机的研究正向着高速、节能的方向发展。现有的割灌机存在一些不足之处，割灌机动力和背架之间连接过渡盘的通用性不理想，需要每种动力单独配一种过渡盘，因此针对上述问题提出了一种背负式割灌机通用型过渡盘。

技术实现要素：

本实用新型提供一种背负式割灌机通用型过渡盘,通过安装过度盘，解决了割灌机动力和背架之间连接过渡盘的通用性问题，不需要每种动力单独配一种过渡盘问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种背负式割灌机通用型过渡盘，包括机架，所述机架的表面安装有传动座，所述机架的侧壁安装有过度盘，且所述过度盘卡在所述传动座的外侧，所述过度盘的上方设置有卡板，且所述卡板安装在支架的侧壁，所述支架的底端安装有支板，所述支板为U形结构，每一个所述支板的两端均设置有固定孔，所述支板的底端设置有两个支杆，所述支板的底端设置有立柱。

作为本实用新型的一种优选技术方案，所述机架的侧壁安装有动力机，所述机架的底端安装有底板，且所述底板的底端安装有弹性连接的弹簧。

作为本实用新型的一种优选技术方案，所述底板通过固定扣连接在背架的底端，所述背架的表面通过若干个所述固定扣固定背板。

作为本实用新型的一种优选技术方案，所述背架的上方固定有两个对称设置的肩带，且所述肩带的另一端连接所述固定扣。

作为本实用新型的一种优选技术方案，所述立柱安装于所述底板的中部。

本实用新型所达到的有益效果是：

本实用新型此通用型过渡盘不需要连接动力，而是通过传动座的四个安装孔位进行固定，再连接背架，在行业标准中，各种传动座的安装孔位间距是一样的，以此达到通用性的目的，该过度盘安装方便，连接牢固，使用寿命久。弹簧具有良好的减震作用，固定孔能够方便支架和机架进行固定，安装方便。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型的安装结构示意图；

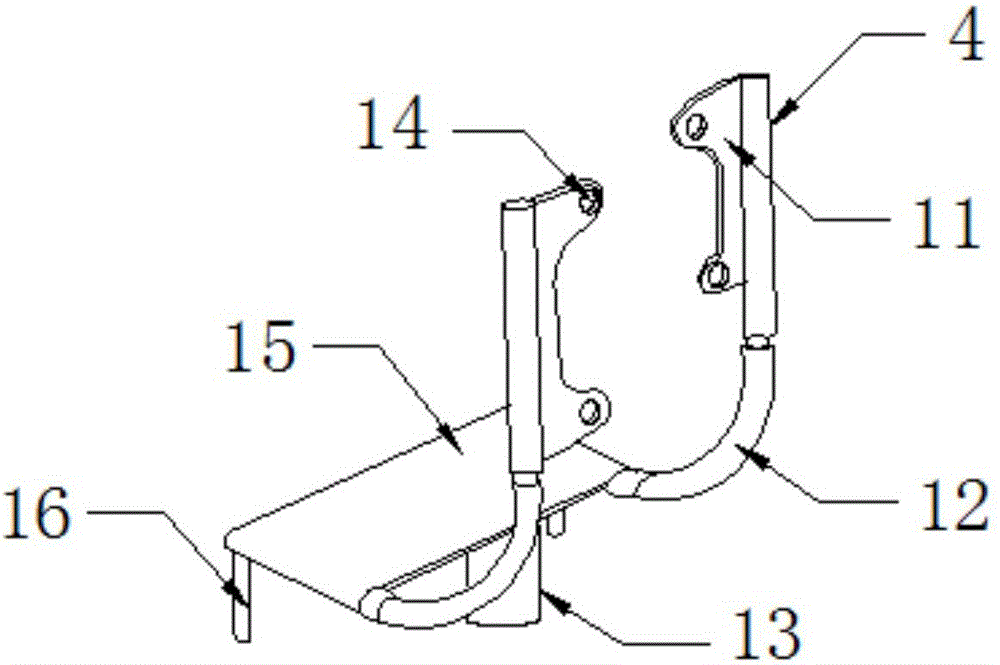

图2是本实用新型的结构示意图；

图中标号：1、背架；2、机架；3、动力机；4、过度盘；5、传动座；6、弹簧；7、底板；8、背板；9、肩带；10、固定扣；11、卡板；12、支架；13、立柱；14、固定孔；15、支板；16、支杆。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-2所示，本实用新型提供一种背负式割灌机通用型过渡盘，包括机架2，机架2的表面安装有传动座5，机架2的侧壁安装有过度盘4，且过度盘4卡在传动座5的外侧，过度盘4的上方设置有卡板11，且卡板11安装在支架12的侧壁，支架12的底端安装有支板15，支板15为U形结构，每一个支板15的两端均设置有固定孔14，支板15的底端设置有两个支杆16，支板15的底端设置有立柱13，此通用型过渡盘不需要连接动力，而是通过传动座的四个安装孔位进行固定，再连接背架，在行业标准中，各种传动座的安装孔位间距 是一样的，以此达到通用性的目的。

机架2的侧壁安装有动力机3，机架2的底端安装有底板7，且底板7的底端安装有弹性连接的弹簧6，弹簧具有良好地减震作用。

底板7通过固定扣10连接在背架1的底端，背架1的表面通过若干个固定扣10固定背板8，固定扣具有良好的连接作用。

背架1的上方固定有两个对称设置的肩带9，且肩带9的另一端连接固定扣10，可以通过背负肩带来背动机架。

立柱13安装于底板7的中部，立柱能够起到稳定连接的作用。

本实用新型在使用时，先把底板安装在背架的底端，通过螺栓固定位于弹簧的顶端，底板为三角结构，底板的中部安装有立柱，立柱的上方安装有底板，底板起到固定连接的作用，底板的底端设置有两个支杆，两个支杆的底端安装于底板的表面，支架为L型结构，支架的一端从机架底端伸出来的支架的一端，支架的一端设置的卡板表面固定有卡板，每一块卡板的表面都有两个固定孔，卡板与卡板之间形成的卡槽卡在传动座的表面。此通用型过渡盘不需要连接动力，而是通过传动座的四个安装孔位进行固定，再连接背架，在行业标准中，各种传动座的安装孔位间距是一样的，以此达到通用性的目的。

本实用新型所达到的有益效果是：

本实用新型此通用型过渡盘不需要连接动力，而是通过传动座的四个安装孔位进行固定，再连接背架，在行业标准中，各种传动座的安装孔位间距是一样的，以此达到通用性的目的，该过度盘安装方便，连接牢固，使用寿命久。弹簧具有良好的减震作用，固定孔能够方便支架和机架进行固定，安装方便。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
