一种桥梁用高效节约多功能喷洒装置的制作方法

本实用新型涉及一种喷洒装置，尤其涉及一种桥梁用高效节约多功能喷洒装置。

背景技术：

桥梁，一般指架设在江河湖海上，使车辆行人等能顺利通行的构筑物。为适应现代高速发展的交通行业，桥梁亦引申为跨越山涧、不良地质或满足其他交通需要而架设的使通行更加便捷的建筑物。桥梁一般由上部构造、下部结构、支座和附属构造物组成，上部结构又称桥跨结构，是跨越障碍的主要结构；下部结构包括桥台、桥墩和基础；支座为桥跨结构与桥墩或桥台的支承处所设置的传力装置；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

喷洒是指使溶液成雾状或飞沫状喷射散落。

桥梁上种有绿化植物，而这些植物需要定时浇灌，这时需要使用方便浇灌花草的装置，而现有的一般是人工浇灌这些花草，这些浇灌装置还可以在夏天的时候为桥面降温，一定程度上可以延长桥梁的使用寿命。

现有的人工浇灌方式存在浇灌效率低、劳动强度大、费时费力的缺点，因此亟需研发一种浇灌效率高、劳动强度小、省时省力的桥梁用高效节约多功能喷洒装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的人工浇灌方式浇灌效率低、劳动强度大、费时费力的缺点，本实用新型要解决的技术问题是提供一种浇灌效率高、劳动强度小、省时省力的桥梁用高效节约多功能喷洒装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种桥梁用高效节约多功能喷洒装置，包括有遮阳板、顶板、滚轮Ⅰ、水管Ⅰ、水泵Ⅰ、电机Ⅰ、进料管、电控阀、固定板、上轴承座、电动推杆Ⅰ、固定环、喷头、螺母、水管Ⅱ、丝杆、下轴承座、电机Ⅱ、水泵Ⅱ、搅拌杆、水箱、推车、电动推杆Ⅱ和滚轮Ⅱ，推车左侧顶部设有遮阳板，推车右侧顶部设有顶板，顶板底部设有滚轮Ⅰ，推车顶部从左到右依次设有电动推杆Ⅱ、水箱和固定板，电动推杆Ⅱ顶部设有滚轮Ⅱ，滚轮Ⅰ和滚轮Ⅱ上绕有水管Ⅰ，水箱外顶部从左到右依次设有水泵Ⅰ、电机Ⅰ和进料管，水泵Ⅰ与水管Ⅰ连接，且水管Ⅰ右端设在水箱内，电机Ⅰ底部设有搅拌杆，搅拌杆设在水箱内，进料管底部穿过水箱，进料管上设有电控阀，水箱内底部右侧设有水泵Ⅱ，水泵Ⅱ上连接有水管Ⅱ，水管Ⅱ穿过水箱，水管Ⅱ右端连接有喷头，固定板顶部与顶板连接，固定板右侧从上到下依次设有上轴承座、下轴承座和电机Ⅱ，上轴承座和下轴承座之间安装有丝杆，丝杆底端与电机Ⅱ连接，丝杆上安装有螺母，螺母与丝杆配合，螺母右侧设有电动推杆Ⅰ，电动推杆Ⅰ右侧设有固定环，固定环固定喷头。

优选地，还包括有防护罩，水泵Ⅱ外围设有防护罩。

优选地，还包括有滤网，水管Ⅰ左端设有滤网。

工作原理：当人们需要浇灌桥梁行道上的花草时，将推车推到目的地，启动电动推杆Ⅱ伸长，电动推杆Ⅱ带动滚轮Ⅱ向上移动，滚轮Ⅱ放松水管Ⅰ，再将水管Ⅰ的左端牵引到河里，待水管Ⅰ的左端落到水里面，关闭电动推杆Ⅱ，启动水泵Ⅰ，水泵Ⅰ将河里的水通过水管Ⅰ泵到水箱内，待水箱内积有一定量的水后，启动水泵Ⅱ，水泵Ⅱ将水箱内的水泵到水管Ⅱ里，启动喷头，水通过喷头喷洒出，从而对桥梁行道上的花草进行浇灌，同时启动电机Ⅱ正转和反转，电机Ⅱ带动丝杆正转和反转，丝杆带动螺母上下移动，带动电动推杆Ⅰ上下移动，带动固定环上下移动，带动喷头上下移动，从而可以浇灌到不同高度的花草，同时启动电动推杆Ⅰ伸长和缩短，电动推杆Ⅰ带动固定环左右移动，带动喷头左右移动，从而可以增加浇灌面积，待桥梁行道上的花草浇灌完时，且喷头复位，关闭喷头、电动推杆Ⅰ和电机Ⅱ，同时关闭水泵Ⅰ和水泵Ⅱ，启动电动推杆Ⅱ缩短，电动推杆Ⅱ带动滚轮Ⅱ向下移动，同时收紧水管Ⅰ，待水管Ⅰ左端复位，关闭电动推杆Ⅱ，若桥梁行道上的花草需要施肥或喷洒农药时，打开电控阀，将肥料或农药倒入水箱内和水混合，同时启动电机Ⅰ旋转，电机Ⅰ带动搅拌杆，搅拌杆将肥料或农药与水混合，待混合完，关闭电机Ⅰ，然后对桥梁行道上的花草进行施肥或喷洒农药，若是在夏天，桥面温度过高，还可以使用本实用新型对桥面进行降温，降温后的桥面不仅有利于人们的出行，还在一定程度上延长桥梁的使用寿命，待一切工作完毕后，将推车推回原处。

因为还包括有防护罩，水泵Ⅱ外围设有防护罩，所以当搅拌杆进行搅拌时，可能会对水泵Ⅱ造成一定的损害，而防护罩起到保护水泵Ⅱ的作用。

因为还包括有滤网，水管Ⅰ内设有滤网，所以滤网可以将河里的杂物过滤掉，以防堵塞水管。

(3)有益效果

本实用新型达到了浇灌效率高、劳动强度小、省时省力的效果。

附图说明

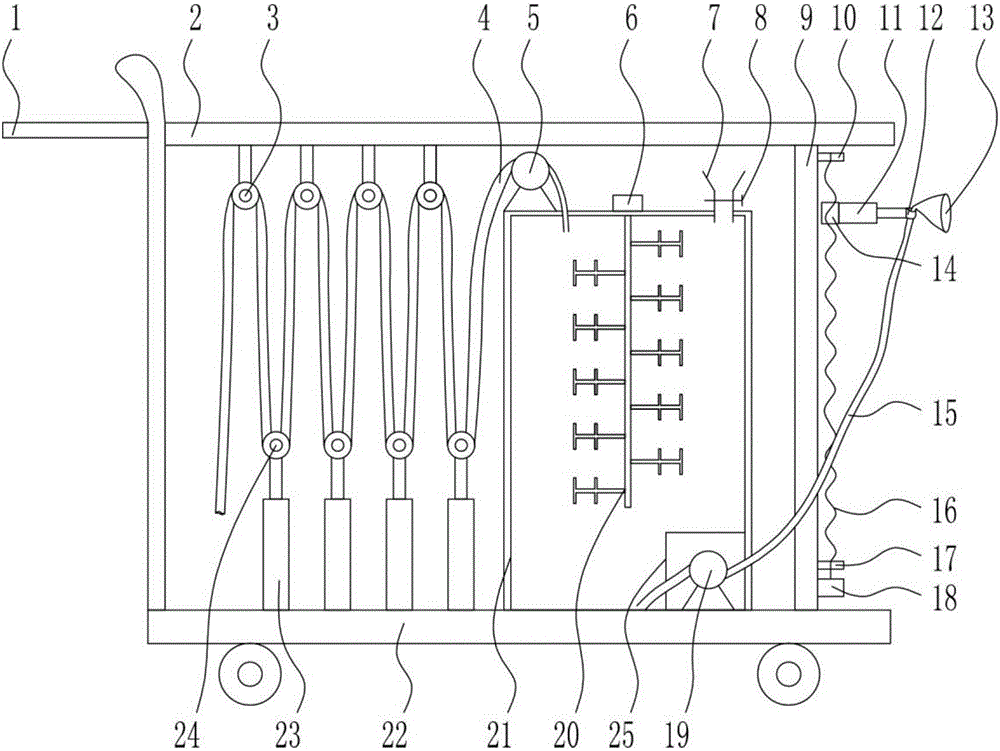

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-遮阳板，2-顶板，3-滚轮Ⅰ，4-水管Ⅰ，5-水泵Ⅰ，6-电机Ⅰ，7-进料管，8-电控阀，9-固定板，10-上轴承座，11-电动推杆Ⅰ，12-固定环，13-喷头，14-螺母，15-水管Ⅱ，16-丝杆，17-下轴承座，18-电机Ⅱ，19-水泵Ⅱ，20-搅拌杆，21-水箱，22-推车，23-电动推杆Ⅱ，24-滚轮Ⅱ，25-防护罩，26-滤网。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种桥梁用高效节约多功能喷洒装置，如图1-3所示，包括有遮阳板1、顶板2、滚轮Ⅰ3、水管Ⅰ4、水泵Ⅰ5、电机Ⅰ6、进料管7、电控阀8、固定板9、上轴承座10、电动推杆Ⅰ11、固定环12、喷头13、螺母14、水管Ⅱ15、丝杆16、下轴承座17、电机Ⅱ18、水泵Ⅱ19、搅拌杆20、水箱21、推车22、电动推杆Ⅱ23和滚轮Ⅱ24，推车22左侧顶部设有遮阳板1，推车22右侧顶部设有顶板2，顶板2底部设有滚轮Ⅰ3，推车22顶部从左到右依次设有电动推杆Ⅱ23、水箱21和固定板9，电动推杆Ⅱ23顶部设有滚轮Ⅱ24，滚轮Ⅰ3和滚轮Ⅱ24上绕有水管Ⅰ4，水箱21外顶部从左到右依次设有水泵Ⅰ5、电机Ⅰ6和进料管7，水泵Ⅰ5与水管Ⅰ4连接，且水管Ⅰ4右端设在水箱21内，电机Ⅰ6底部设有搅拌杆20，搅拌杆20设在水箱21内，进料管7底部穿过水箱21，进料管7上设有电控阀8，水箱21内底部右侧设有水泵Ⅱ19，水泵Ⅱ19上连接有水管Ⅱ15，水管Ⅱ15穿过水箱21，水管Ⅱ15右端连接有喷头13，固定板9顶部与顶板2连接，固定板9右侧从上到下依次设有上轴承座10、下轴承座17和电机Ⅱ18，上轴承座10和下轴承座17之间安装有丝杆16，丝杆16底端与电机Ⅱ18连接，丝杆16上安装有螺母14，螺母14与丝杆16配合，螺母14右侧设有电动推杆Ⅰ11，电动推杆Ⅰ11右侧设有固定环12，固定环12固定喷头13。

还包括有防护罩25，水泵Ⅱ19外围设有防护罩25。

还包括有滤网26，水管Ⅰ4左端设有滤网26。

工作原理：当人们需要浇灌桥梁行道上的花草时，将推车22推到目的地，启动电动推杆Ⅱ23伸长，电动推杆Ⅱ23带动滚轮Ⅱ24向上移动，滚轮Ⅱ24放松水管Ⅰ4，再将水管Ⅰ4的左端牵引到河里，待水管Ⅰ4的左端落到水里面，关闭电动推杆Ⅱ23，启动水泵Ⅰ5，水泵Ⅰ5将河里的水通过水管Ⅰ4泵到水箱21内，待水箱21内积有一定量的水后，启动水泵Ⅱ19，水泵Ⅱ19将水箱21内的水泵到水管Ⅱ15里，启动喷头13，水通过喷头13喷洒出，从而对桥梁行道上的花草进行浇灌，同时启动电机Ⅱ18正转和反转，电机Ⅱ18带动丝杆16正转和反转，丝杆16带动螺母14上下移动，带动电动推杆Ⅰ11上下移动，带动固定环12上下移动，带动喷头13上下移动，从而可以浇灌到不同高度的花草，同时启动电动推杆Ⅰ11伸长和缩短，电动推杆Ⅰ11带动固定环12左右移动，带动喷头13左右移动，从而可以增加浇灌面积，待桥梁行道上的花草浇灌完时，且喷头13复位，关闭喷头13、电动推杆Ⅰ11和电机Ⅱ18，同时关闭水泵Ⅰ5和水泵Ⅱ19，启动电动推杆Ⅱ23缩短，电动推杆Ⅱ23带动滚轮Ⅱ24向下移动，同时收紧水管Ⅰ4，待水管Ⅰ4左端复位，关闭电动推杆Ⅱ23，若桥梁行道上的花草需要施肥或喷洒农药时，打开电控阀8，将肥料或农药倒入水箱21内和水混合，同时启动电机Ⅰ6旋转，电机Ⅰ6带动搅拌杆20，搅拌杆20将肥料或农药与水混合，待混合完，关闭电机Ⅰ6，然后对桥梁行道上的花草进行施肥或喷洒农药，若是在夏天，桥面温度过高，还可以使用本实用新型对桥面进行降温，降温后的桥面不仅有利于人们的出行，还在一定程度上延长桥梁的使用寿命，待一切工作完毕后，将推车22推回原处。

因为还包括有防护罩25，水泵Ⅱ19外围设有防护罩25，所以当搅拌杆20进行搅拌时，可能会对水泵Ⅱ19造成一定的损害，而防护罩25起到保护水泵Ⅱ19的作用。

因为还包括有滤网26，水管Ⅰ4内设有滤网26，所以滤网26可以将河里的杂物过滤掉，以防堵塞水管。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
