一种自动化数控家用除草机的制作方法

本实用新型涉及园林机械领域，尤其涉及一种除草机。

背景技术：

割草机是一种用于修剪草坪、植被等的机械工具，它是由刀盘、发动机、行走轮、行走机构、刀片、扶手、控制部分组成。刀盘装在行走轮上，刀盘上装有发动机，发动机的输出轴上装有刀片，刀片利用发动机的高速旋转在速度方面提高很多，节省了除草工人的作业时间，减少了大量的人力资源。

现有公开技术申请号为：CN201520455738.7的一种除草机，包括除草机车体本身、手推杆、底座移动装置，所述手推杆活动连接在所述除草机车体本身的上端；所述底座移动装置安装在所述除草机车体本身的下端；所述底座移动装置内部设置有滚动轮和底座支架；所述除草机车体本身内部设置有柴油发动机和除草装置；所述底座支架支撑着所述柴油发动机；所述底座支架设置成正方形在正方形的周围都安装有除草锯片；所述除草锯片连接着所述除草装置；所述除草机车体本身外部还设置有吸草装置；所述底座支架的下端设置有进草口。本实用新型结构简单，移动方便，操作简单，节省人力和物力，除草效果好，除草更加彻底。但存在安全系数低，容易造成不安全事故；以及自动化程度低，无法实现精确舒适的除草作业的问题。

技术实现要素：

针对上述问题，本实用新型提供了一种自动化数控家用除草机，解决了安全系数低，容易造成不安全事故；以及自动化程度低，无法实现精确舒适的除草作业的问题。

为解决上述技术问题，本实用新型所采用的技术方案是：一种自动化数控家用除草机，其结构包括除草机机体、除草机手扶杆、除草机握柄、除草机自动化数控按键、除草机数控显示器、除草机发动机机组、除草机发动机散热孔、除草机机轮、除草机保护壳、除草机发动机进气口以及除草机刀片。所述除草机手扶杆设于所述除草机机体上，所述除草机握柄设于所述除草机手扶杆上，所述除草机自动化数控按键设于所述除草机握柄上，所述除草机数控显示器设于所述除草机握柄上，所述除草机发动机机组设于所述除草机机体上，所述除草机发动机散热孔设于所述除草机发动机机组上，所述除草机机轮设于所述除草机机体上，所述除草机保护壳设于所述除草机机体上，所述除草机发动机进气口设于所述除草机保护壳上，所述除草机刀片设于所述除草机保护壳内，所述除草机刀片设于所述除草机机体上。

进一步的，所述除草机握柄通过螺丝安装的方式设于所述除草机手扶杆上。

进一步的，所述除草机自动化数控按键通过锡焊的方式设于所述除草机握柄上，所述除草机数控显示器通过锡焊的方式设于所述除草机握柄上。

进一步的，所述除草机保护壳以焊接的方式与所述除草机机体紧密相连。

进一步的，所述除草机刀片通过螺栓安装，与所述除草机保护壳相互配合。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

本实用新型通过除草机保护壳以焊接的方式与除草机机体紧密相连，及除草机刀片通过螺栓安装与除草机保护壳相互配合，达到了安全系数高，可以很好的保护操作者的安全的要求；除草机握柄通过螺丝安装的方式设于除草机手扶杆上，除草机自动化数控按键通过锡焊的方式设于除草机握柄上，除草机数控显示器通过锡焊的方式设于除草机握柄上，实现了自动化程度高，可以完全实现精确舒适的除草作业的要求。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种自动化数控家用除草机的结构示意图；

图2为本实用新型一种自动化数控家用除草机的数控显示按键板的示意图；

图3为本实用新型一种自动化数控家用除草机的机体底部除草器械的示意图；

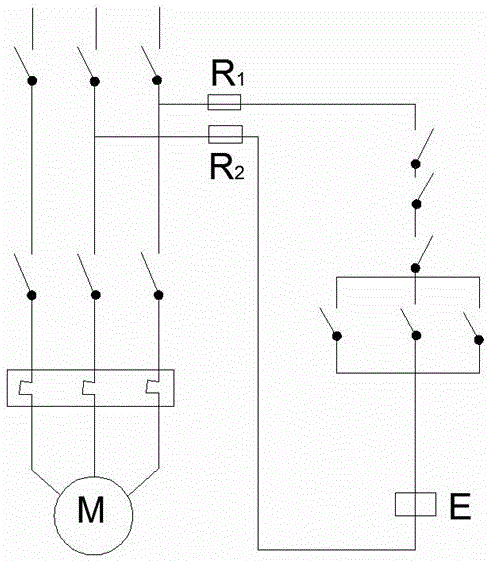

图4为本实用新型一种自动化数控家用除草机的自动化数控显示的电路的示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

参考图1、图2、图3，图4，一种自动化数控家用除草机，其结构包括除草机机体1、除草机手扶杆2、除草机握柄3、除草机自动化数控按键4、除草机数控显示器5、除草机发动机机组6、除草机发动机散热孔7、除草机机轮8、除草机保护壳9、除草机发动机进气口10以及除草机刀片11。所述除草机手扶杆2设于所述除草机机体1上，所述除草机握柄3设于所述除草机手扶杆2上，所述除草机自动化数控按键4设于所述除草机握柄3上，所述除草机数控显示器5设于所述除草机握柄3上，所述除草机发动机机组6设于所述除草机机体1上，所述除草机发动机散热孔7设于所述除草机发动机机组6上，所述除草机机轮8设于所述除草机机体1上，所述除草机保护壳9设于所述除草机机体1上，所述除草机发动机进气口10设于所述除草机保护壳9上，所述除草机刀片11设于所述除草机保护壳9内，所述除草机刀片11设于所述除草机机体1上。

本实用新型通过除草机保护壳以焊接的方式与除草机机体紧密相连，及除草机刀片通过螺栓安装与除草机保护壳相互配合，达到了安全系数高，可以很好的保护操作者的安全的要求；除草机握柄通过螺丝安装的方式设于除草机手扶杆上，除草机自动化数控按键通过锡焊的方式设于除草机握柄上，除草机数控显示器通过锡焊的方式设于除草机握柄上，实现了自动化程度高，可以完全实现精确舒适的除草作业的要求。

首先，手扶杆、发动机机组、发动机散热孔、除草机机轮、除草机保护壳、发动机进气口、以及除草剂刀片通过焊接、螺栓安装的方式紧密地与除草机机体相互连接，数控显示器和自动化数控按钮以锡焊的方式与除草机握柄相互连接，握柄焊接于手扶杆之上。打开自动化数控按钮并设置除草命令使除草机工作，观察数控显示器根据个人需求设置相应的操作指令。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
