一种籽瓜联合收获机的制作方法

本实用新型涉及农业机械技术领域，具体为一种籽瓜联合收获机。

背景技术：

籽瓜，葫芦科，一年生草本。原产地在非洲西南部卡拉哈迪沙漠中，唐代经丝绸之路传入中国西北地区。属低糖瓜类，是一种极具地域特色的农产品，形状与西瓜类似，但比西瓜小，籽就是畅销的大板瓜子，然而现有的小型籽瓜收获机容易导致堵塞，影响工作效率。

技术实现要素：

本实用新型的目的在于提供一种籽瓜联合收获机，具备工作效率高的优点，解决了现有技术中容易堵塞的问题。

为实现上述目的，本实用新型提供如下技术方案：一种籽瓜联合收获机，包括收获机本体，所述收获机本体的上表面开设有进料口，且进料口内安装有倾斜设置的进料板，进料板处于低位，可以把漏掉的瓜人员很方便的上到脱籽机内。减少人员直接将瓜送到危险，所述收获机本体的两侧均设置有排废管，所述进料板的底部设置有支撑架，所述支撑架的两端均设置有滚轴，所述滚轴的外侧设置有传送带，所述支撑架上表面的一侧设置有第一挡板，所述第一挡板位于进料板的后侧，所述进料板的两侧均设置有第二挡板，且第一挡板与第二挡板呈垂直分布，所述传送带远离进料板的一端连通有破碎室，所述破碎室的内部设置有支撑杆，所述支撑杆的底部设置有破碎轴，所述破碎室的外侧设置有工具箱，所述工具箱的内部设置有电机，所述电机的转轴通过联轴器与破碎轴连接，所述破碎轴的下侧设置有过滤网。

所述收获机本体的一端设置有出料仓，所述出料仓的下表面设置有均匀分布的出料管，所述出料管的两侧分别设置有左固定板和右固定板，所述左固定板和右固定板的内侧均设置有挂钩，所述出料仓下表面的一侧设置有隔板，所述出料仓的下侧设置有放置板，且放置板的上表面开设有收集槽。

使用本实用新型可以达到以下有益效果：

1、本实用新型通过设置进料板、传送带、第一挡板、第二挡板、滚轴、破碎轴、破碎刀片、和过滤网这些结构相互之间的配合使用，方便将籽瓜通过进料口进入破碎室内，方便对籽瓜进行脱籽，可以避免籽瓜堵塞在进料口处，节省时间，提高工作效率，通过设置出料仓、出料管、左固定板、右固定板、挂钩、隔板、放置板和收集槽的配合使用，方便对瓜籽的收集，避免瓜籽的洒落，减少浪费，降低成本，且本实用新型，结构比较简单，使用方便。

2、本实用新型通过进料板、传送带、第一挡板和第二挡板的配合使用，可以避免籽瓜堵塞在进料口处，方便对籽瓜进行脱籽，节省时间，使用方便，通过设置两个破碎轴和相互交错的破碎刀片，可以对籽瓜粉碎的更加彻底，方便籽瓜脱籽，减少浪费，降低成本，通过出料仓、出料管、左固定板、右固定板和收集槽饿的配合使用，方便对瓜籽的收集，避免瓜籽洒落，减少浪费。

附图说明

图1为本实用新型结构示意图。

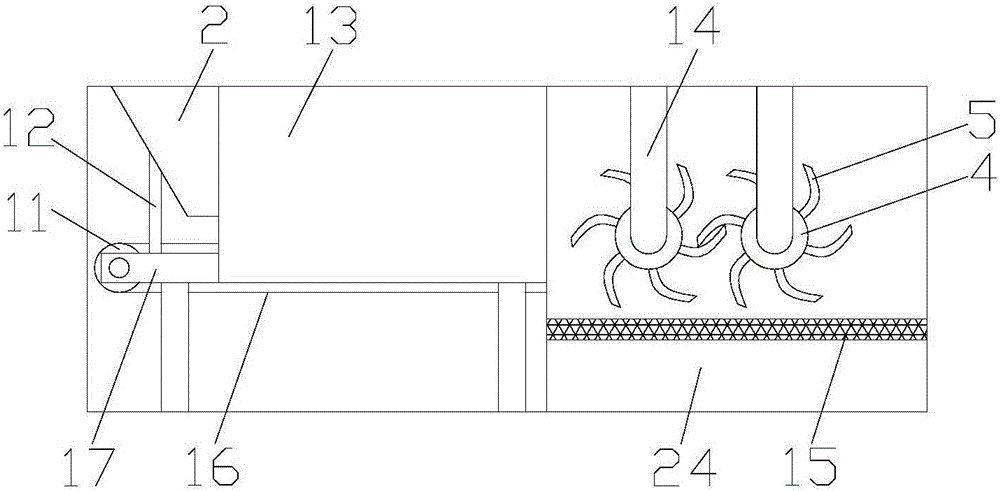

图2为本实用新型收获机本体内部结构示意图。

图3为本实用新型侧视图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

如图1-图2所示，本实用新型包括收获机本体1，收获机本体1的上表面开设有进料口，且进料口内安装有倾斜设置的进料板2，将进料板2设置为倾斜状，方便籽瓜进入破碎室24内部，避免籽瓜堵塞在进料口处，方便对籽瓜进行脱籽，收获机本体1的两侧均设置有排废管3，方便将瓜皮排出，进料板2的底部设置有支撑架17，支撑架17的两端均设置有滚轴11，滚轴11的外侧设置有传送带16，方便将籽瓜输送到破碎室24内，避免籽瓜堵塞，节省时间，提高工作效率，支撑架17上表面的一侧设置有第一挡板12，第一挡板12位于进料板2的后侧，进料板2的两侧均设置有第二挡板13，且第一挡板12与第二挡板13呈垂直分布，方便籽瓜的运送，避免籽瓜掉落，方便籽瓜的脱籽，传送带16远离进料板2的一端连通有破碎室24，破碎室24的内部设置有支撑杆14，支撑杆14的底部设置有破碎轴4，破碎轴4的数量为两个，且两个破碎轴4的外表面均设置有呈环形阵列分布的破碎刀片5，且两个破碎轴4上的破碎刀片5呈交错状分布，可以将籽瓜破碎的更加彻底，避免瓜籽随瓜皮一起排出，减少浪费，降低成本，破碎室24的外侧设置有工具箱9，工具箱9的内部设置有电机10，为破碎轴4的工作提供动力，电机10的转轴通过联轴器8与破碎轴4连接，破碎轴4的下侧设置有过滤网15，可以将瓜籽和瓜皮分离，方便对瓜籽的收集。

如图3，收获机本体1的一端设置有出料仓7，出料仓7的下表面设置有均匀分布的出料管23，出料管23的数量不少于三个，方便对瓜籽的收集，节省时间，避免瓜籽洒落，减少浪费，且每个出料管23两侧的结构都相同，出料管23的两侧分别设置有左固定板22和右固定板18，左固定板22和右固定板18的内侧均设置有挂钩19，方便收集袋的放置，方便对瓜籽的收集，挂钩19的整体均为圆柱状，可以避免挂钩挂伤人，避免造成意外伤害，且钩尖部分的外表面设置有防滑螺纹，使收集袋放置的更加稳定，避免袋子掉落影响对瓜籽的收集，出料仓7下表面的一侧设置有隔板21，避免瓜籽洒落到外面，减少浪费，出料仓7的下侧设置有放置板6，且放置板6的上表面开设有收集槽20，可以在更换收集袋的时候收集掉落的瓜籽，减少浪费。

综上所述：该籽瓜联合收获机，通过进料板2、传送带16、第一挡板12和第二挡板13的配合使用，可以避免籽瓜堵塞在进料口处，方便对籽瓜进行脱籽，节省时间，使用方便，通过设置两个破碎轴4和相互交错的破碎刀片5，可以对籽瓜粉碎的更加彻底，方便籽瓜脱籽，减少浪费，降低成本，通过出料仓7、出料管23、左固定板22、右固定板18和收集槽20的配合使用，方便对瓜籽的收集，避免瓜籽洒落，减少浪费，解决了现有技术中容易堵塞的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
