一种籽瓜集条机的制作方法

本实用新型涉及农业机械技术领域，具体为一种籽瓜集条机。

背景技术：

籽瓜属西瓜分支品种，相对于常见的食用类西瓜，籽瓜的种植主要是用于获取瓜籽，瓜籽具有食用等经济价值，新疆打瓜种植面积广泛，随着我国农业机械的发展，大面积的籽瓜收获时，农民就会用到籽瓜集条机，目前使用的打瓜为单向集条，集条效率低，而且籽瓜的根茎纵横交错，导致籽瓜集条机在地中行走不方便，往往需要人工辅助清理根茎，不但增加了人力劳动强度，而且容易给清理人员带来身体伤害。

技术实现要素：

本实用新型的目的在于提供一种籽瓜集条机，具备双向收集，安全性能高的优点，解决了工作效率低，籽瓜机在地中行走不方便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种籽瓜集条机，包括第一框架，所述第一框架一侧设置有相对称的第二框架，两个所述第二框架的内壁均固定连接有连接板，所述连接板的顶部设置有第一液压杆，且第一液压杆通过第一销轴与连接板铰接，所述第一框架的内部设置有第一固定杆，所述第一固定杆的两端分别与第一框架的内壁固定连接，所述第一固定杆的顶部固定连接有相对称固定块，且固定块通过第二销轴与第一液压杆的另一端铰接，所述第一固定杆的一侧设置有第二固定杆，所述第一框架的底部设置有相对称的挡板，两个所述挡板之间设置有第一旋转杆，且第一旋转杆的两端分别通过第一轴承活动连接在挡板的内部。

所述第二固定杆的顶部设置有第二液压杆，且第二液压杆通过第二销轴与第二固定杆铰接，两个所述挡板的一侧均设置有支撑板，且支撑板固定连接在第一框架的底部，两个所述支撑板之间设置有第二旋转杆，且第二旋转杆的两端通过第二轴承分别活动连接在支撑板的内部，所述第二旋转杆的一端贯穿支撑板并延伸至支撑板的外表面，所述支撑板的顶部设置有电机，且电机上的转轴通过皮带与第二旋转杆的一端活动连接，所述第二旋转杆的外表面设置有击打条，且击打条通过螺钉与第二旋转杆固定连接。

所述第二液压杆的一侧面分别开设有第一通孔和第二通孔，且第一通孔和第二通孔的一侧均设置有液压管，两个所述液压管的一端分别与第一通孔和第二通孔连通，且液压管的另一端设置有液压站。

使用本实用新型可以达到以下有益效果：

1、本实用新型通过第一旋转杆的外表面设置有螺旋纹，且螺旋纹为反向螺旋纹，在集条机工作时由反向螺纹可使籽瓜向两边分离后并聚集在一起，在通过第一旋转杆两侧设置有挡板，能够避免被分离后的籽瓜滚动，实现双向聚集籽瓜的目的，提高工作效率。

2、本实用新型通过击打条的一侧面呈弧形，增加击打条的抓附能力，使击打条能够快速处理根茎，使集条机能够在各种地形中都能畅通移动，往不在利用人工辅助清理根茎，降低人力劳动强度，确保清理人员的安全。

附图说明

图1为本实用新型俯视图。

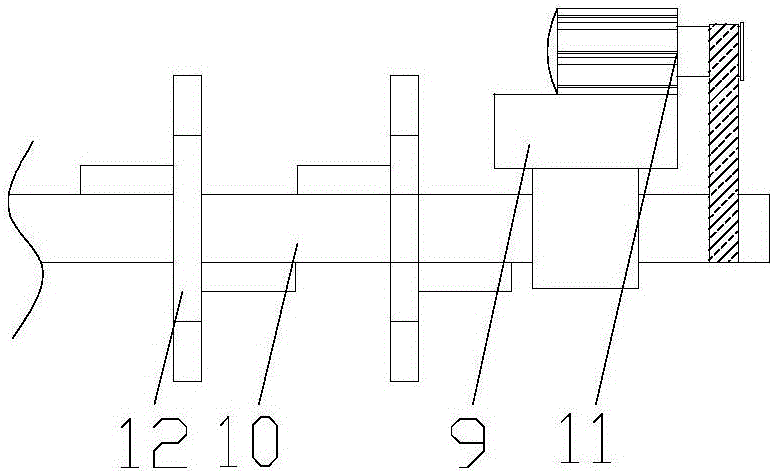

图2为本实用新型第二旋转杆的正视图。

图3为本实用新型液压站正视图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

如图1-图3所示，本实用新型包括第一框架1，通过第一框架1的内部设置有相对的活动轮15，且活动轮15的一侧设置有螺丝，可由螺丝来调整活动轮15的高度，使集条机能够适用于各种地形，第一框架1的外表面设置有相对称的第二框架2，两个第二框架2的内壁均固定连接有连接板3，通过两个连接板3的顶部均设置有合叶，且连接板3通过合页与第一框架1铰接，增加第二框架2的灵活性，在集条机不工作时能够使第二框架2通过第一液压杆4收合起来，减少第二框架2对空间的占用，连接板3的顶部设置有第一液压杆4，且第一液压杆4通过第一销轴与连接板3铰接，第一框架1的内部设置有第一固定杆5，第一固定杆5的两端分别与第一框架1的内壁固定连接，第一固定杆5的顶部固定连接有相对称固定块，且固定块通过第二销轴与第一液压杆4的另一端铰接，第一固定杆5的一侧设置有第二固定杆6，第一框架1的底部设置有相对称的挡板7，两个挡板7之间设置有第一旋转杆8，且第一旋转杆8的两端分别通过第一轴承活动连接在挡板7的内部，通过第一旋转杆8的外表面设置有螺旋纹，且螺旋纹为反向螺旋纹，在集条机工作时由反向螺纹可使籽瓜向两边分离后并聚集在一起，实现高效聚集籽瓜的目的，提高工作效率。

第二固定杆6的顶部设置有第二液压杆8，且第二液压杆8通过第二销轴与第二固定杆6铰接，两个挡板7的一侧均设置有支撑板9，且支撑板9固定连接在第一框架1的底部，通过液压站14的底部设置有支撑板9，支撑板9的底部设置有万向轮，能够使液压站14在地中灵活的移动，确保机械的正常运转，两个支撑板9之间设置有第二旋转杆10，且第二旋转杆10的两端通过第二轴承分别活动连接在支撑板9的内部，第二旋转杆10的一端贯穿支撑板9并延伸至支撑板9的外表面，支撑板9的顶部设置有电机11，且电机11上的转轴通过皮带与第二旋转杆10的一端活动连接，第二旋转杆10的外表面设置有击打条12，且击打条12通过螺钉与第二旋转杆10固定连接，通过击打条12的一侧面呈弧形，增加击打条12的抓附能力，使击打条12能够快速处理根茎，使集条机能够在各种地形中都能畅通行走。

第二液压杆8的一侧面分别开设有第一通孔和第二通孔，且第一通孔和第二通孔的一侧均设置有液压管13，两个液压管13的一端分别与第一通孔和第二通孔连通，且液压管13的另一端设置有液压站14。

综上所述：该籽瓜集条机，通过第一旋转杆8的外表面设置有螺旋纹，且螺旋纹为反向螺旋纹，在集条机工作时由反向螺纹可使籽瓜向两边分离后并聚集在一起，在通过第一旋转杆8两侧设置的挡板7，能够避免被分离后的籽瓜滚动，实现双向聚集籽瓜的目的，提高工作效率。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
