一种籽瓜集条机的制作方法

本实用新型属于农业机械领域，属于一种籽瓜收获机械，尤其是一种籽瓜集条机。

背景技术：

新疆籽瓜种植面积广，籽瓜集条收获机械应用广泛，目前使用的籽瓜集条机，集条过程中，会带入秧草，使机器负载加重，需要停车进行人工清理，工作效率低，劳动强度大。因此，一种具有结构简单，工作效率高，降低劳动强度的籽瓜集条机被提出。

技术实现要素：

本实用新型涉及一种籽瓜集条机。

本实用新型包括机架(4)，其特征在于：机架(4)上设有集条机构，所述集条机构包含集条辊筒(6)和设置在集条辊筒(6)表面的螺旋叶片(5)，所述集条机构的前方设有打草机构和/或压草机构，

所述打草机构包含打草轴(3)和设置在打草轴(3)表面且呈径向向外延伸的打草刀(1)；

所述压草机构包含压草齿(10)，所述压草齿(10)呈弧形，且一端通过固定件(11)与机架(4)固定，另一端为自由端，

还设有传动装置，所述传动装置驱动集条辊筒(6)和打草轴(3)转动。

作为改进，所述打草刀(1)与打草轴(3)铰接，且能绕该铰接摆动。

作为改进，所述螺旋叶片(5)为对旋叶片。

上述打草刀(1)呈弧形，且为硬质材料制成。

上述打草刀(1)设有两组，且呈八字状。

打草机构和/或压草机构的后方设有挡板，挡板可以挡住瓜秧，防止瓜秧卷入集条机构。

实际使用时：集条辊筒(6)较粗，呈筒状，在筒状的表面设有螺旋叶片(5)，其转动方向与行走轮转动方向相反，集条辊筒(6)旋转，实现籽瓜集条，并且在集条辊筒(6)的前方，设有打草机构，可以将瓜秧子打断，防止瓜秧子卷绕在集条辊筒(6)上，增大工作负荷。此外，集条辊筒(6)为较粗的筒状，也可以有效防止卷绕瓜秧子。

或者，在集条辊筒(6)的前方设有压草机构，可以将瓜秧压住，实现籽瓜集条。

此外，还设有横梁，机架(4)与横梁之间设有拉杆和油缸，可实现机架(4)升降。

与现有技术相比，本实用新型具有结构简单，工作效率高，降低劳动强度等特点。

附图说明

图1是本实用新型结构示意图。

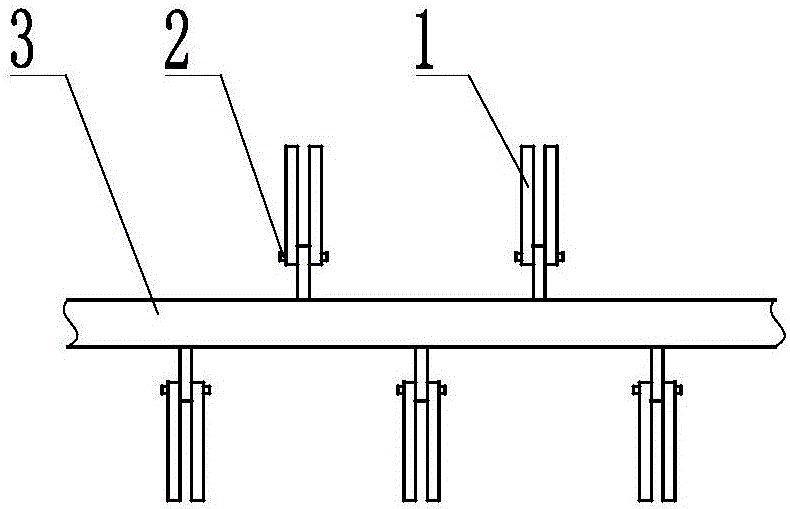

图2是打草机构俯视结构示意图。

图3是图1中A部分俯视结构示意图。

图4是集条机构结构示意图。

图5是本实用新型实施例2的结构示意图。

附图说明：1是打草刀，2是打草刀固定螺栓，3是打草轴，4是机架，5是螺旋叶片，6是集条辊筒，7是辊筒轴，8是齿轮箱，9是动力输入轴，10是压草齿，11是固定件，12是挡板。

具体实施方式

实施例1：参照图1～4，为本实用新型实施例1的机构示意图，包括机架4，其特征在于：机架4上设有集条机构，所述集条机构包含集条辊筒6和设置在集条辊筒6表面的螺旋叶片5，所述集条机构的前方设有打草机构和/或压草机构，

所述打草机构包含打草轴3和设置在打草轴3表面且呈径向向外延伸的打草刀1；

所述压草机构包含压草齿10，所述压草齿10呈弧形，且一端通过固定件11与机架4固定，另一端为自由端，

还设有传动装置，所述传动装置驱动集条辊筒6和打草轴3转动。

作为改进，所述打草刀1与打草轴3铰接，且能绕该铰接摆动。

作为改进，所述螺旋叶片5为对旋叶片。

实际使用时：集条辊筒6较粗，呈筒状，在筒状的表面设有螺旋叶片5，其转动方向与行走轮转动方向相反，集条辊筒6旋转，实现籽瓜集条，并且在集条辊筒6的前方，设有打草机构，可以将瓜秧子打断，防止瓜秧子卷绕在集条辊筒6上，增大工作负荷。此外，集条辊筒6为较粗的筒状，也可以有效防止卷绕瓜秧子。

或者，在集条辊筒6的前方设有压草机构，可以将瓜秧压住，实现籽瓜集条。

实施例2：参照图5，为本实用新型实施例2的结构示意图，与实施例1相比，本实施例的不同之处在于：上述打草刀1呈弧形，且为硬质材料制成，并设有两组，且呈八字状。
