本实用新型涉及一种大型谷物联合收割机的流畅过桥喂入系统，属于收割机过桥喂入设备技术领域。

背景技术：

现有的谷物联合收割机过桥与轴流滚筒的喂入叶片通常采用等直径的叶片，即叶片前端直径与收割机割台输送过桥的宽度存在一定差值，这就造成了通过割台输送过桥的作物进入脱粒滚筒的效率降低，有时候甚至不能完全的喂入脱粒滚筒，在喂入叶片与割台输送过桥的接口处形成作物的堆积，带来不同程度的喂入堵塞问题；此外，作物被喂入到脱粒滚筒时，现有的谷物联合收割机会出现作物喂入不均匀的现象，且在喂入口处经常出现作物的返带现象，降低了收割机的收割效率，在快速收割或含水率较高的作物时上述现象尤为严重。

技术实现要素：

根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种大型谷物联合收割机的流畅过桥喂入系统，解决现有联合收割机在过桥喂入时产生堵塞和喂入不均匀的问题。

本实用新型所述的大型谷物联合收割机的流畅过桥喂入系统，包括过桥壳体、喂入口、脱粒滚筒和轴流滚筒，过桥壳体内设有前、后链轮，前、后链轮之间通过过桥输送链耙连接，喂入口为锥形筒体结构，喂入口直径大的一端对应过桥壳体一端，喂入口直径小的一端连接脱粒滚筒，喂入口内壁上设有螺旋导流叶片；轴流滚筒包括安装在主轴上的喂入叶片和脱粒钉齿，喂入叶片位于喂入口内，喂入叶片的外圆周上任一点到喂入口内壁的距离相等，脱粒钉齿位于脱粒滚筒内。

工作时，农作物在经过割台收割后，在过桥输送链耙的转动下农作物被快速的输送到喂入口，于此同时，轴流滚筒的喂入叶片在喂入口快速的旋转，通过喂入叶片的快速旋转把喂入口的农作物喂入脱粒滚筒内，作物进入脱粒滚筒内通过轴流滚筒一端的脱粒钉齿快速旋转进行脱粒。

优选的，喂入口直径大的一端焊接有喂入口焊合，喂入口焊合的直径与喂入口直径大的一端的直径相等。

优选的，过桥壳体的一端通过销轴和卡块连接在喂入口焊合处，过桥壳体该端的宽度与喂入口焊合的直径相等，使得喂入量大，而且通过过桥的作物可以更加顺畅的进入喂入口。

优选的，导流叶片通过螺栓安装在喂入口内壁上。

优选的，主轴上靠近喂入口直径大的一端处设有防返草圈，用来防止作物经喂入叶片搅动进入脱粒滚筒内时出现返带。

优选的，防返草圈成锲形。

优选的，喂入叶片为双叶片结构。

本实用新型与现有技术相比所具有的有益效果是：

大型谷物联合收割机的流畅过桥喂入系统设计合理，喂入口设计成锥形型结构，喂入口喂入端直径与过桥末端宽度一致，该设计不但使得喂入量大而且能喂入顺畅，增加了联合收割机的收割效率；喂入叶片整体配合喂入口设计成锥形，保证喂入无死角，避免作物在喂入口出现堵塞，降低收割机的收割效率；防返草圈可防止作物在进入脱粒滚筒之前出现作物的返带；导流叶片在喂入口内成锥形螺旋排布，保证了轴流每转一周，作物前行一个螺距，使作物均匀、快速的向脱粒滚筒喂入。

附图说明

图1是本实用新型的结构示意图；

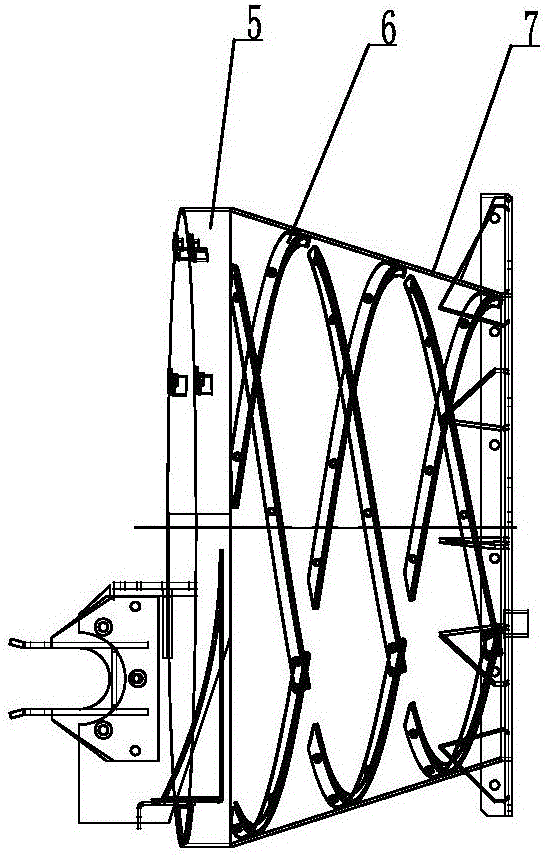

图2是喂入口处结构示意图；

图3是轴流滚筒的结构示意图；

图4是防返草圈的结构示意图；

图5是图4的侧视图。

图中：1、过桥壳体；2、过桥输送链耙；3、过桥主传动轴；4、防返草圈；5、喂入口焊合；6、导流叶片；7、喂入口；8、脱粒滚筒；9、喂入叶片；10、脱粒钉齿。

具体实施方式

下面结合附图对本实用新型的实施例做进一步描述：

如图1-图5所示，大型谷物联合收割机的流畅过桥喂入系统包括过桥壳体1、喂入口7、脱粒滚筒8和轴流滚筒，过桥壳体1内设有前、后链轮，其中一链轮连接过桥主传动轴3，前、后链轮之间通过过桥输送链耙2连接，喂入口7为锥形筒体结构，喂入口7直径大的一端对应过桥壳体1一端，喂入口7直径小的一端连接脱粒滚筒8，喂入口7内壁上设有螺旋导流叶片6，导流叶片6高度在整个锥形上高度一致；轴流滚筒包括安装在主轴上的喂入叶片9和脱粒钉齿10，喂入叶片9位于喂入口7内，喂入叶片9的外圆周上任一点到喂入口7内壁的距离相等，脱粒钉齿10位于脱粒滚筒8内。

喂入口7直径大的一端焊接有喂入口焊合5，喂入口焊合5的直径与喂入口7直径大的一端的直径相等。

过桥壳体1的一端通过销轴和卡块连接在喂入口焊合5处，过桥壳体1该端的宽度与喂入口焊合5的直径相等。

导流叶片6通过螺栓安装在喂入口7内壁上。

主轴上靠近喂入口7直径大的一端处设有防返草圈4，防返草圈4成锲形，锲形尖部安装在主轴前端。

喂入叶片9选用双叶片结构。

喂入口7整体的结构和参数设计使得作物可以均匀、流畅的通过输送过桥全部喂入喂入口7内，同时，喂入叶片9整体成锥形结构，并且从前致后随着喂入口7截面直径的变化而均匀变化，喂入叶片9形成的外圆与喂入锥体内壁之间的间隙一致，保证了作物可以被有效的抓取并送入到脱离滚筒8内，避免作物在喂入口7形成堆积的可能，除此之外，当作物被全部喂入到过桥壳体1后，对过桥输送链耙2进行提速，保证在作物喂入喂入口7时线速度较高，这样就进一步降低了在喂入口处堆积的可能；防返草圈4是为了防止作物在喂入口处出现返带，强制使作物向轴流方向喂入；导流叶片6的设计使得作物进入到喂入口7后可以均匀、快速的向轴流方向喂入，通过上述部件设计安装，本大型谷物联合收获机的流畅过桥喂入系统实现了作物均匀无堵塞的进入到脱离滚筒内。

作业时，首先，作物被收割下来之后被送往过桥壳体1，作物在过桥壳体1内被过桥输送链耙2移动到喂入口7处，过桥输送链耙2的移动是通过过桥主传动轴3驱动的；其次，作物进入到喂入口7时，快速旋转着的轴流滚筒前部的喂入叶片9搅动作物，使作物快速进入脱粒滚筒8。
