一种高效除草机的制作方法

本实用新型涉及一种除草机，具体为一种高效除草机，属于园林绿化领域。

背景技术：

除草机是一种用于修剪草坪、植被等的机械工具，它是由刀盘、发动机、行走轮、行走机构、刀片、扶手、控制部分组成。刀盘装在行走轮上，刀盘上装有发动机，发动机的输出轴上装有刀片，刀片利用发动机的高速旋转在速度方面提高很多，节省了除草工人的作业时间，减少了大量的人力资源。

目前的除草方法主要是手工除草，除草剂除草和除草机除草，手工除草的效率低下，而且费时费力，除草剂含有化学成分，会污染环境，传统的除草机虽然效率较高，但是除草会造成较大的灰尘，而且草屑不能及时清扫，为了解决这些问题，我们提出了一种高效除草机。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种高效除草机。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种高效除草机，包括联动刀具装置、洒水装置和清扫装置，所述联动刀具装置固定在机架上，所述联动刀具装置包括一个主动转轴和四个从动转轴，所述主动转轴连接第一电机输出轴，所述主动转轴上设有主动锥齿轮，所述从动转轴设置在主动转轴下方，所述从动转轴顶端设有从动锥齿轮，所述主动锥齿轮与从动锥齿轮啮合，所述从动转轴底端设有刀片，所述洒水装置包括水箱、水阀和长喷水管，所述水箱设置在机架上方，所述水阀设置在水箱底端，所述长喷水管设置在机架下方，连接水阀，所述清扫装置包括一个主轴和两个副轴，所述主轴连接连接第二电机输出轴，所述主轴上设有两个方向相反的主动锥齿轮，所述副轴设置在主轴的下方，所述副轴顶端设有从动锥齿轮，所述主动锥齿轮与从动锥齿轮啮合，所述副轴底端固定连接圆盘扫把，所述机架的后方设有垃圾箱。

进一步的，根据权利要求1所述的一种高效除草机，所述从动转轴上固定有转块，所述转块与机架通过轴承转动连接。

进一步的，所述从动转轴上固定有转块，所述转块与机架通过轴承转动连接。

进一步的，所述副轴上固定有转块，所述转块与机架通过轴承转动连接。

进一步的，所述机架上方固定有换向把和手推架，所述换向把连接前轮。

本实用新型所达到的有益效果是：

1、除草效率高；

2、可以减少除草时的灰尘；

3、可以对剪碎的杂草屑进行清扫。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的一种高效除草机结构示意图；

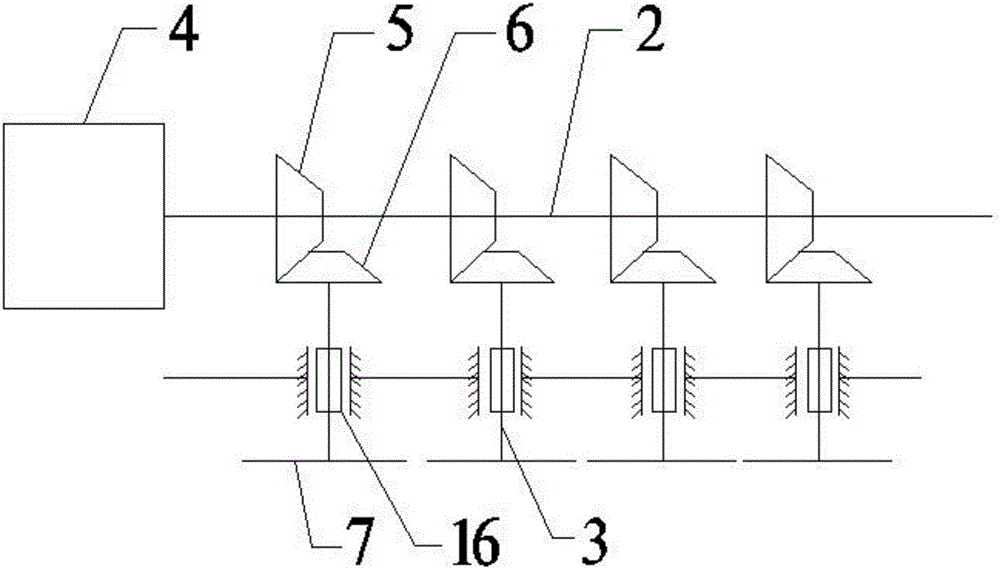

图2是本实用新型的一种高效除草机联动刀具装置结构示意图；

图3是本实用新型的一种高效除草机清扫装置装置结构示意图；

图中：1、机架；2、主动转轴；3、从动转轴；4、第一电机；5、主动锥齿轮；6、从动锥齿轮；7、刀片；8、水箱；9、水阀；10、长喷水管；11、主轴；12、副轴；13、第二电机；14、圆盘扫把；15、垃圾箱；16、转块；17、换向把；18、手推架。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1-3所示，一种高效除草机，包括联动刀具装置、洒水装置和清扫装置，所述联动刀具装置固定在机架1上，所述联动刀具装置包括一个主动转轴2和四个从动转轴3，所述主动转轴2连接第一电机4输出轴，所述主动转轴2上设有主动锥齿轮5，所述从动转轴3设置在主动转轴2下方，所述从动转轴3顶端设有从动锥齿轮6，所述主动锥齿轮5与从动锥齿轮6啮合，所述从动转轴3底端设有刀片7，所述洒水装置包括水箱8、水阀9和长喷水管10，所述水箱8设置在机架1上方，所述水阀9设置在水箱8底端，所述长喷水管10设置在机架1下方，连接水阀9，所述清扫装置包括一个主轴11和两个副轴12，所述主轴11连接连接第二电机13输出轴，所述主轴11上设有两个方向相反的主动锥齿轮5，所述副轴12设置在主轴11的下方，所述副轴12顶端设有从动锥齿轮6，所述主动锥齿轮5与从动锥齿轮6啮合，所述副轴12底端固定连接圆盘扫把14，所述机架1的后方设有垃圾箱15。

所述从动转轴3上固定有转块16，所述转块16与机架1通过轴承转动连接，所述副轴12上固定有转块16，所述转块16与机架1通过轴承转动连接，转块16的作用是为了固定从动转轴3和副轴12，使他们只能够在竖直方向上转动，所述机架1上方固定有换向把17和手推架18，所述换向把17连接前轮，方便了操作者使用。

需要说明的是，本实用新型一种高效除草机工作流程为：联动刀具装置上设有四个刀片7，可以进行高效的除草工作，洒水装置可以在除草时洒水，减少灰尘，清扫装置可以将碎草屑扫进垃圾箱15，本实用新型使用方便，环保高效。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
