一种果园喷灌自动升降装置的制作方法

本实用新型涉及一种果园喷灌自动升降装置。

背景技术：

果园多采用灌溉的方式对果树进行浇水，这种方式对水资源的浪费大，有根部在将水分养分供给到枝叶，吸收慢，果实养分易不足；现代果园越来越多的采用喷灌方式浇水，其优势是节约水资源，减少对果园土地的占用，果树成长养分吸收快速，但是，果树区别于矮桩农作物，其需要较高的喷灌管才能达到最佳的喷灌效果，而直接安装高喷灌管又会影响果树的生长和对果树的管理，如喷洒农药、采摘果实、运输等，现在大多是采用喷灌时安装喷灌管，喷灌完成后再进行拆卸，这无疑造成喷灌的不便利性，工序复杂，费时费力。

技术实现要素：

本实用新型的目的是提供一种方便便捷的果园喷灌自动升降装置。

为了实现上述目的，本实用新型采取的技术方案如下：

一种果园喷灌自动升降装置，包括进水槽、固定在进水槽顶部的连接座、贯通在进水槽和连接座内的升降管、设置在升降管顶端的喷头、固定在升降管上部的连接板以及两端分别连接在连接座与连接板上且套装在升降管外部的弹簧件；

所述升降管的下端设置有喇叭口状的引水口。

本实用新型结构简单合理，在喷灌时水流进入进水槽内，产生的较大水压，将升降管顶起，喷头自动升起，当水压和拉伸的弹簧件产生的弹力平衡时，升降管停止继续上升，达到对果树喷灌的最佳效果，在喷灌完成后，水源断开，水压降低，升降管逐渐降落到低处，大部分升降管收缩到进水槽内，进水槽可设置在地下，回落后的升降管位置紧贴地面，无需拆卸，不占用果园空间，不影响对果树的其他操作，喷洒农药、采摘果实、运输等。

附图说明

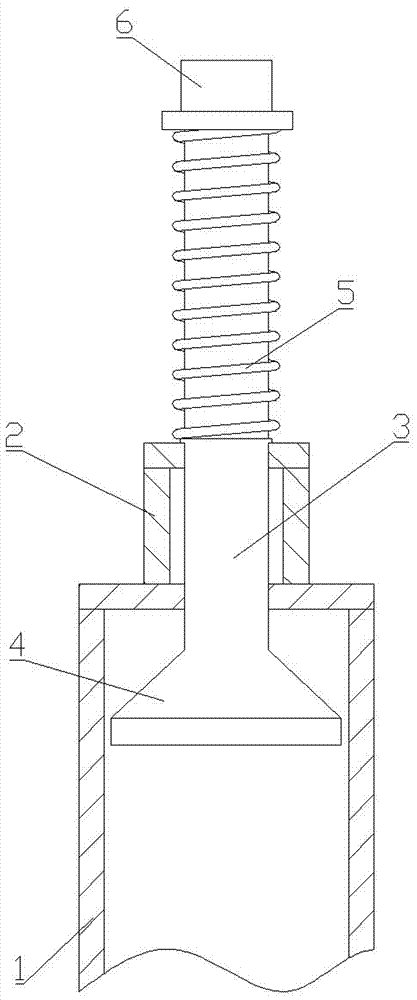

附图1为本实用新型状态一的结构示意图；

附图2为本实用新型状态二的结构示意图。

在附图中：

1进水槽、2连接座、3升降管、4引水口、5弹簧件、6喷头、7连接板。

具体实施方式

以下结合附图对本实用新型进行进一步详细的叙述。

如附图1和2所示，一种果园喷灌自动升降装置，包括进水槽1、固定在进水槽1顶部的连接座2、贯通在进水槽1和连接座2内的升降管3、设置在升降管3顶端的喷头6、固定在升降管3上部的连接板7以及两端分别连接在连接座2与连接板7上且套装在升降管3外部的弹簧件5；所述升降管3的下端设置有喇叭口状的引水口4。本实用新型结构简单合理，在喷灌时水流进入进水槽1内，产生的较大水压，将升降管3顶起，喷头6自动升起，当水压和拉伸的弹簧件5产生的弹力平衡时，升降管3停止继续上升，达到对果树喷灌的最佳效果，在喷灌完成后，水源断开，水压降低，升降管3逐渐降落到低处，大部分升降管3收缩到进水槽1内，进水槽1可设置在地下，回落后的升降管3位置紧贴地面，无需拆卸，不占用果园空间，不影响对果树的其他操作，喷洒农药、采摘果实、运输等。

以上所述实施方式仅为本实用新型的优选实施例，而并非本实用新型可行实施的穷举。对于本领域一般技术人员而言，在不背离本实用新型原理和精神的前提下对其所作出的任何显而易见的改动，都应当被认为包含在本实用新型的权利要求保护范围之内。
