一种在线残烟回收烟丝精确受控返回装置的制作方法

本实用新型属于卷烟加工技术领域，特别是涉及一种在线残烟回收烟丝精确受控返回装置。

背景技术：

目前，卷烟生产过程中在线残烟回收设备回收的烟丝一般都伴随卷烟机组生产的供丝要求随机返回到卷烟机的料斗，参对到新烟丝中。这种残烟丝返回方式不能保证回收的残烟丝同新烟丝按比例参对，影响产品质量。

技术实现要素：

针对现有技术存在的问题，本实用新型提供一种在线残烟回收烟丝精确受控返回装置，该装置对生产过程中在线回收的残烟丝按设定参比精确受控返回卷烟机组，确保了产品质量。

为了实现上述目的，本实用新型采用如下技术方案：一种在线残烟回收烟丝精确受控返回装置，包括烟丝计量槽、上料位检测传感器、下料位检测传感器、送丝带、送丝带电机、回丝接斗、回丝管、可编程控制器及触摸屏人机界面；所述烟丝计量槽设置在烟丝提升带顶部的下方，烟丝提升带的下料端与烟丝计量槽的入口相对应，在烟丝计量槽的上部和下部分别设置有上料位检测传感器和下料位检测传感器，在烟丝计量槽出口的下方设置有送丝带，所述送丝带的主动轴与送丝带电机的输出轴相连接；所述回丝接斗设置在送丝带前部的下方，其入口与送丝带的下料端相对应，出口通过回丝管与卷烟机组相连接；所述上料位检测传感器和下料位检测传感器的输出口与可编程控制器的输入口相连接，卷烟机组的要丝传感器的输出口与可编程控制器的输入口相连接，送丝带电机调速器的输入口和提升带电机调速器的输入口与可编程控制器的输出口相连接，送丝带电机调速器的输出口与送丝带电机的输入口相连接，提升带电机调速器的输出口与提升带电机的输入口相连接，所述触摸屏人机界面的网口与可编程控制器的串行通信口相连接。

本实用新型的有益效果：

本实用新型在生产过程中对在线回收的残烟丝按设定参比精确受控返回卷烟机组，确保了产品质量；同时避免了滞后抽检造成出现次品时材料的较大浪费，降低了生产成本，并且装置结构简单、造价低、维护方便。

附图说明

图1是本实用新型的在线残烟回收烟丝精确受控返回装置在使用状态时的结构示意图；

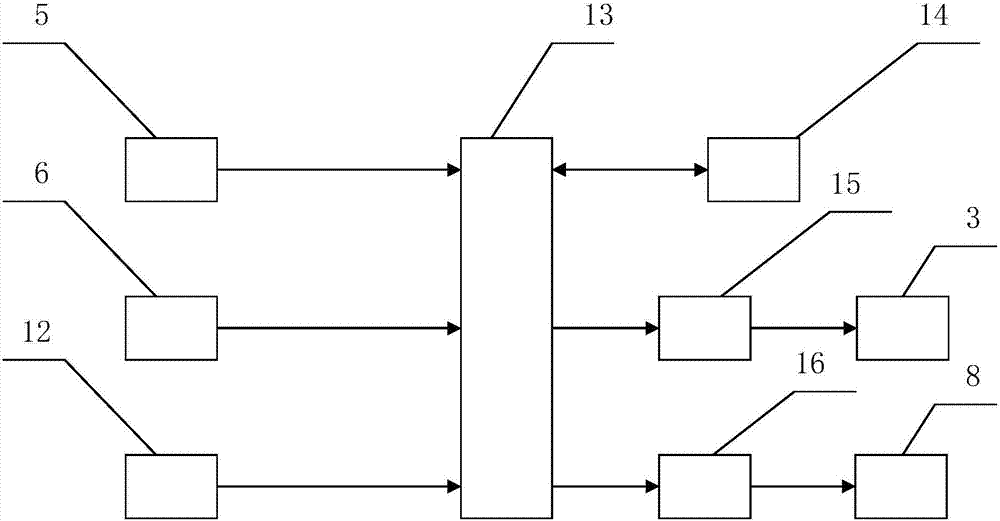

图2是本实用新型的控制电路的电路原理框图；

图中：1-烟丝缓冲储存料斗，2-烟丝提升带，3-提升带电机，4-烟丝计量槽，5-上料位检测传感器，6-下料位检测传感器，7-送丝带，8-送丝带电机，9-回丝接斗，10-回丝管，11-卷烟机组，12-卷烟机组的要丝传感器，13-可编程控制器，14-触摸屏人机界面，15-提升带电机调速器，16-送丝带电机调速器。

具体实施方式

下面结合附图和具体实施例对本实用新型做进一步的详细说明。

如图1、图2所示，一种在线残烟回收烟丝精确受控返回装置，包括烟丝计量槽4、上料位检测传感器5、下料位检测传感器6、送丝带7、送丝带电机8、回丝接斗9、回丝管10、可编程控制器13及触摸屏人机界面14；所述烟丝计量槽4设置在烟丝提升带2顶部的下方，烟丝提升带2的下料端与烟丝计量槽4的入口相对应，在烟丝计量槽4的上部和下部分别设置有上料位检测传感器5和下料位检测传感器6，在烟丝计量槽4出口的下方设置有送丝带7，所述送丝带7的主动轴与送丝带电机8的输出轴相连接；所述回丝接斗9设置在送丝带7前部的下方，其入口与送丝带7的下料端相对应，出口通过回丝管10与卷烟机组11相连接；所述上料位检测传感器5和下料位检测传感器6的输出口与可编程控制器13的输入口相连接，卷烟机组的要丝传感器12的输出口与可编程控制器13的输入口相连接，送丝带电机调速器16的输入口和提升带电机调速器15的输入口与可编程控制器13的输出口相连接，送丝带电机调速器16的输出口与送丝带电机8的输入口相连接，提升带电机调速器15的输出口与提升带电机3的输入口相连接，所述触摸屏人机界面14的网口与可编程控制器13的串行通信口相连接。

所述上料位检测传感器5和下料位检测传感器6的型号为：PZ-G102；所述烟丝计量槽4为透明耐力板长方柱体结构；所述可编程控制器(PLC)13的型号为：S7-200；所述触摸屏人机界面14的型号为：6AV6648-0BC11；所述送丝带电机调速器16和提升带电机调速器15的型号为：ASD-A0421-AF；所述送丝带电机8和提升带电机3的型号为：ECMA-C30604PS；所述卷烟机组的要丝传感器12的型号为：GL6。

下面结合附图说明本实用新型的一次使用过程。

如图1、图2所示，烟丝提升带2在提升带电机3的拖动下将残烟丝从烟丝缓冲储存料斗1提升至烟丝计量槽4暂存，卷烟机组的要丝传感器12检测到卷烟机组11要丝时，送丝带电机8逆时针旋转，带动送丝带7运行，烟丝计量槽4中的残烟丝被带出至回丝接斗9后，经回丝管10返回卷烟机组11。返回残烟丝量由触摸屏人机界面14设定，当返回卷烟机组11的残烟丝量达到设定量值时，送丝带电机8停止转动，送丝带7停止回送丝；当上料位检测传感器5检测到烟丝计量槽4内的残烟丝满时，发出烟丝计量槽4残烟丝满信号给可编程控制器13，可编程控制器13控制提升带电机调速器15停止提升带电机3运行，停止供料；当下料位检测传感器6检测到烟丝计量槽4内的残烟丝无时，发出烟丝计量槽4残烟丝空信号给可编程控制器13，可编程控制器13控制送丝带电机调速器16停止送丝带电机8运行，停止向卷烟机组11返残烟丝。
