一种真空回潮工序快速降温装置及系统的制作方法

本实用新型涉及烟草行业真空回潮工序，特别是涉及一种真空回潮工序快速降温装置及系统。

背景技术：

烟草行业中，经过长期贮存的烟叶在加工处理前必须进行真空回潮处理。它的工作机理是利用真空泵抽吸真空箱体内的空气，使箱内达到预定的真空度，然后由加湿系统将水蒸汽和水混合后以低压湿蒸汽的形式输入箱内，被烟叶吸收而回软。从而实现除去烟叶中的杂味，适当提高烟叶的含水量和温度，以及杀虫的作用。

目前，制丝工艺技术指标规定，真空回潮蒸后烟包包芯温度为65±5℃，且真空回潮后烟片30min内由真空回潮物流系统输送到松垛机，由松垛机松散辊均匀松散后，实现烟包的自然降温。

若生产过程中真空回潮物流系统出现故障，在短期内是不能修复的。而若烟包包芯温度长期保持较高状态，就会引起烟叶色泽变深，降低烟丝的感官质量，存在较大的质量隐患。

因此，对一种真空回潮工序快速降温装置进行研究设计，是十分有必要的。

技术实现要素：

为了克服现有技术的不足，本实用新型提供了一种真空回潮工序快速降温装置，该装置在出现故障后，通过向真空回潮物流系统提供一种以洁净干净的压缩空气，整个装置稳定可靠，可对蒸后烟包进行快速降温。

一种真空回潮工序快速降温装置的具体方案如下：

一种真空回潮工序快速降温装置，包括：

管路，管路一端与气源设备连接，另一端与喷头连接，管路与喷头之间设置阀门，喷头包括喷管，喷管一端与阀门连接，喷管另一端呈锥形设置，喷管开有至少一个喷孔。

当生产过程中真空回潮物流系统出现故障时，可通过上述装置，由喷头向真空回潮物流系统中喷射洁净的压缩空气，因空气温度低于真空回潮物流系统中空气的温度，喷吹过程中，高速的压缩空气与烟包中烟叶快速充分接触，因压缩空气温度低于烟叶的温度，实现了热量由烟叶向压缩空气的传递。烟包热量被压缩空气快速带走，从而实现对蒸后烟包的快速降温，避免烟叶色泽发生变化，有效保证了烟丝的质量。

为了方便对降温装置进行收纳，所述管路为亚大管，亚大管可缠绕多圈进行设置，且亚大管可手持设置，或者，缠绕多圈设置的亚大管通过悬挂件进行悬挂，悬挂件设于真空回潮物流系统内部。

为了方便调节，所述阀门为手动球阀。

其中，所述气源设备为空气压缩机。

为了方便对装置的收纳，每次使用后都可进行拆卸，使用时再进行安装，所述管路与阀门之间设置快接插头。

为了方便进行连接，所述喷管与阀门连接的端部设有螺纹，手动球阀一端和快插接头通过螺纹连接，另一端与喷头中的喷管通过螺纹连接，这样在该装置使用完毕后，可快速进行分解，便于储存，在需要时再取出，进行快速组装，若储存空间较大，可以直接对该装置进行储存。

为了保证压缩空气的喷射效果，所述喷管具有设定的长度，一般为0.5m～1.3m。

为了保证空气的喷射方向，所述喷管的材料为不锈钢，喷孔设有多个时，喷孔可交错设置，可有效保证降温的快速进行，或者喷孔成排设置在喷管的下表面，喷孔的直径在4mm。

为了克服现有技术的不足，本实用新型还提供了一种真空回潮用系统，采用所述的一种真空回潮工序快速降温装置，该装置设于真空回潮原有的设备中。

与现有技术相比，本实用新型的有益效果是：

1)本实用新型整个装置各个部件可拆卸连接，方便部件的更换，同时方便了安装与拆除，便于储存。

2)本实用新型结构简单，设置合理，稳定可靠，可对蒸后烟包进行快速降温。

附图说明

构成本申请的一部分的说明书附图用来提供对本申请的进一步理解，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。

图1是本实用新型的实施例结构示意图。

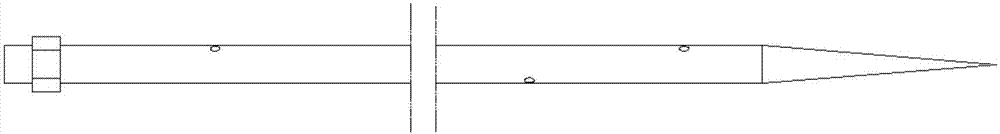

图2是本实用新型的实施例喷头结构示意图。

图中：1、亚大管，2、快插接头，3、手动球阀，4、喷头。

具体实施方式

应该指出，以下详细说明都是例示性的，旨在对本申请提供进一步的说明。除非另有指明，本文使用的所有技术和科学术语具有与本申请所属技术领域的普通技术人员通常理解的相同含义。

需要注意的是，这里所使用的术语仅是为了描述具体实施方式，而非意图限制根据本申请的示例性实施方式。如在这里所使用的，除非上下文另外明确指出，否则单数形式也意图包括复数形式，此外，还应当理解的是，当在本说明书中使用术语“包含”和/或“包括”时，其指明存在特征、步骤、操作、器件、组件和/或它们的组合。

正如背景技术所介绍的，现有技术中存在的不足，为了解决如上的技术问题，本申请提出了一种真空回潮工序快速降温装置。

本申请的一种典型的实施方式中，如图1所示，一种真空回潮工序快速降温装置，一种真空回潮工序快速降温装置，包括管路、快接插头2、阀门和喷头4。管路一端与气源设备连接，另一端与喷头4连接，管路与喷头4之间设置阀门，喷头4包括喷管，喷管一端与阀门连接，喷管另一端呈锥形设置，目的为减小插入烟包时需克服的摩擦力，喷管开有至少一个喷孔。

当生产过程中真空回潮物流系统出现故障时，可通过上述装置，由喷头向真空回潮物流系统中喷射洁净的压缩空气，因空气温度低于真空回潮物流系统中空气的温度，可对烟包起到一个降温的作用，避免烟叶色泽发生变化，有效保证了烟丝的质量。

为了方便对降温装置进行收纳，管路为亚大管1，亚大管1型号为亚大管1可缠绕多圈进行设置，且亚大管1可手持设置，或者，装置还包括悬挂件，缠绕多圈设置的亚大管1通过悬挂件进行悬挂，悬挂件设于真空回潮物流系统内部，悬挂件为悬挂挂钩。

为了方便调节，阀门为手动球阀3，手动球阀3型号为DN6-Q11F内螺纹球阀。

其中，气源设备为空气压缩机。

为了方便对装置的收纳，每次使用后都可进行拆卸，使用时再进行安装，所述管路与阀门之间设置快接插头2，快插接头型号为

为了方便进行连接，喷管与阀门连接的端部设有螺纹，手动球阀3一端和快插接头2通过螺纹连接，另一端与喷头4中的喷管通过螺纹连接。

为了保证压缩空气的喷射效果，喷管具有设定的长度，本实用新型中喷头形状不限于实施例所述的长针式，能够实现对烟包进行喷吹即可。

为了保证空气的喷射方向，喷管的材料为不锈钢，喷孔设有多个时，喷孔可交错设置，设于喷管的周向方向，呈螺旋线的方式进行布置，或者喷孔成排设置在喷管的下表面，目的是使洁净干燥压缩空气均匀快速对烟包进行吹扫，喷孔的直径在4mm。

使用时，将亚大管1一端与压缩空气源接头接通，亚大管1另一端与所述快插接头2接通。将喷头4插入蒸后烟包中，打开所述手动球阀3，干燥压缩空气通过所述小孔对烟包全方位吹扫，吸收烟包热量，转变为湿热空气，从而实现对蒸后烟包的快速降温，从而避免了烟包包芯温度长期保持较高状态，引起烟叶色泽变深的质量隐患，保证烟丝的感官质量。

为了克服现有技术的不足，本实用新型还提供了一种真空回潮用系统，采用所述的一种真空回潮工序快速降温装置。

以上所述仅为本申请的优选实施例而已，并不用于限制本申请，对于本领域的技术人员来说，本申请可以有各种更改和变化。凡在本申请的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本申请的保护范围之内。
