人造树钢架结构的制作方法

本实用新型涉及人造树领域，特别涉及一种人造树钢架结构。

背景技术：

目前绿化在社会中占据越来越重要的地位，而针对一些环境并不适合植物的生长或者在移植过程中容易死亡，因此渐渐的有了人造树的出现，而通常人造书的生产过程中是首先搭个整体钢架，然后在钢架上焊接钢筋，钢筋可以弯折成需要的形状，接着在外部铺一层网布，最后涂染料完成操作，但是在生产过程中会存在部分树的底架非常大，而这样大的底架在输送过程中非常不便，甚至会出现无法装入集装箱的情况。

技术实现要素：

本实用新型的目的在于提供一种人造树钢架结构，具有方便运输的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种人造树钢架结构，包括底架和顶架，所述底架包括多个扇形的拼接架，所述拼接架拼接成圆形结构，所述顶架向下延伸有固定轴，所述固定轴位于底架的轴线上，所述拼接架与固定轴焊接固定。

底架由多个扇形的拼接架拼接而成，故在运输的过程中能以拼接架的形式运输，从而底架的体积不会较大，完全能够置于集装箱内，更好的方便运输，而在需要安装的时候，可以将拼接架拼接成圆形的结构，并焊接在固定轴上进行固定。

本实用新型进一步设置：所述固定轴上设有弧槽，所述弧槽绕固定轴圆周均匀分布，所述拼接架上设有与弧槽配合的弧块。

在拼接架与固定轴抵接时，弧块与弧槽配合，从而能够增加连接处的抵触面积，使得焊接更具牢固性。

本实用新型进一步设置：所述弧块上设有定位条，所述弧槽上设有与定位条配合的定位槽。

通过定位条与定位槽的配合能够起到预定位的作用，使得拼接架与固定轴的抵接更具稳定性，从而也更加便于后续焊接的操作。

本实用新型进一步设置：所述拼接架包括上架、下架以及连接上架和下架的连接条，所述上架和下架均包括弧条，所述弧条一端设有插块，另一端设有与插块配合的插孔。

在拼接拼接架的过程中，将相邻弧条上的插块与插孔相互插接，实现拼接架一侧的拼接固定，其另一侧固定在固定轴，从而实现拼接架两侧的固定，使得拼接架的拼接更加牢固，避免相邻拼接架没有处于一个水平面上的情况。

本实用新型进一步设置：相邻所述连接条之间连接有加固条，所述加固条呈对角设置。

首先对角设置的加固条能够起到增加结构强度的作用，使得相邻的连接条形成一个整体，不易出现弯折变形的情况，另外加固条也能提供施力点，在拼接过程中，能够手拿着加固条进行操作，操作更加方便。

本实用新型进一步设置：所述固定轴远离顶架的一端设有凸环。

在拼接架的弧块与弧槽配合时，弧块的底部会抵接在凸环，凸环能够起到支撑阻挡作用，同时拼接架在拼接时放置更加平稳。

本实用新型进一步设置：所述顶架底部设有交叉的固定条，所述固定轴螺纹连接在固定条交叉处。

首先交叉设置的固定条能够增加顶架底部的结构强度，另外固定轴螺纹连接在固定条上，从而一方面实现固定轴的可拆卸连接，在运输过程中可以将固定轴拆卸下来节省占用空间，更加便于运输，另外也能实现固定轴轴向长度的微调，使得固定轴能够更好的适配于底架。

本实用新型进一步设置：所述顶架和拼接架上均往外延伸有支撑条，所述支撑条绕拼接架或顶架圆周均匀分布。

通过支撑条的设置能够在后续步骤中起到撑开钢筋以及网布的作用，从而能够增大水平方向的面积，而且这样底架的宽度又不用那么大，一定程度上降低材料和生产成本。

本实用新型进一步设置：所述支撑条端部设置有调节杆，所述调节杆与支撑条螺纹连接。

在支撑条的端部设置有与其螺纹连接的调节杆，能够实现支撑条长度上的调节，进而只需转动调节杆即可根据实际需要来实现不同长度的调节，更具适用性。

本实用新型进一步设置：所述调节杆的端部设置有凹孔。

由于在后续的过程是通过调节杆的端部与钢筋焊接实现固定，从而通过凹孔的设置，其在与钢筋焊接过程中焊液能够存积在凹孔内，进一步提高焊接的牢固性。

综上所述，本实用新型具有以下有益效果：通过将底架通过多个扇形的拼接架拼接而成，因此更加便于搬运及运输，且在拼接过程中，通过定位条与定位槽的配合实现预定位便于后续的焊接操作，并且通过弧块和弧槽的配合能够增加焊接面积从而提高焊接牢固性，另外拼接架在弧条一侧通过插块与插孔的配合进一步提高拼接架的稳固性。

附图说明

图1是本实施例的整体结构图；

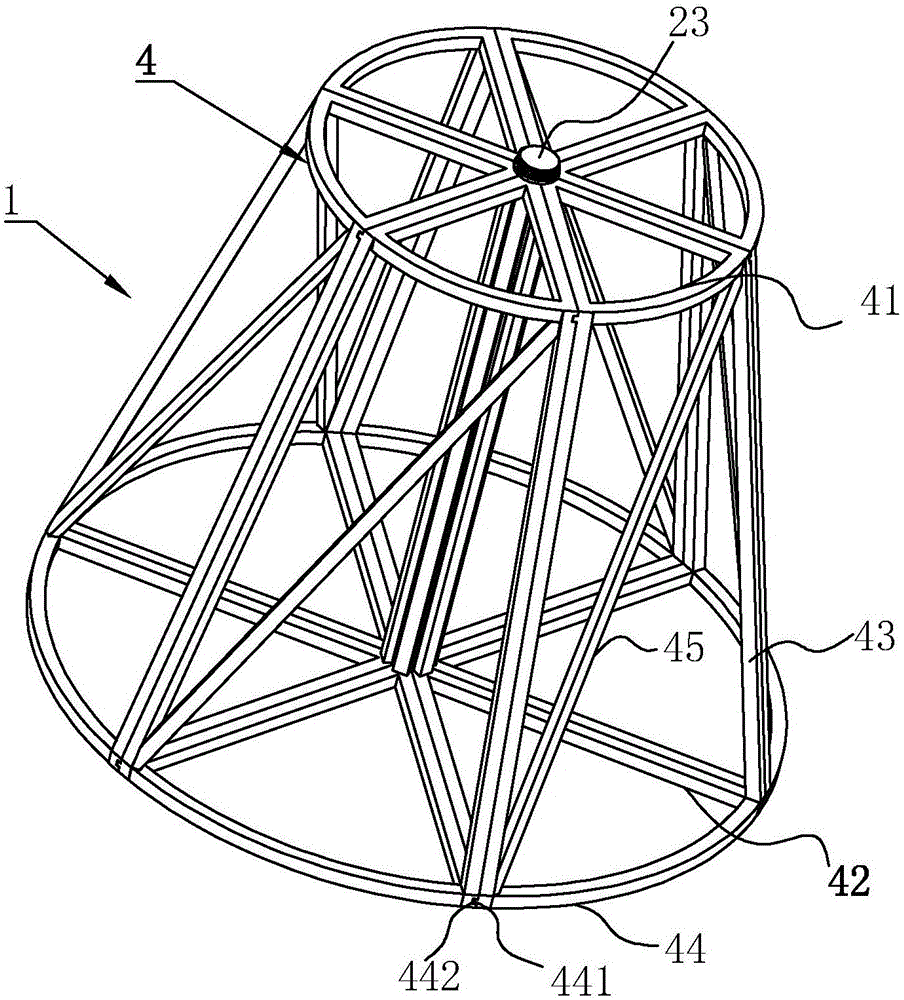

图2是本实施例中底架的结构图；

图3是本实施例中底架的爆炸图；

图4是本实施例中底架的俯视图；

图5是图4中A-A的剖视图。

附图标记：1、底架；2、顶架；21、固定条；22、螺纹孔；23、固定轴；231、弧槽；3、支撑条；31、调节杆；32、凹孔；4、拼接架；41、上架；42、下架；43、连接条；44、弧条；441、插块；442、插孔；45、加固条；46、弧块；51、定位条；52、定位槽；6、凸环。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

如图1所示，一种人造树钢架结构，包括位于顶部的顶架2和底部的底架1，在顶架2的底部设有一体设置的固定条21，该固定条21构成十字结构，并在固定条21的中心开设有螺纹孔22，螺纹孔22处螺纹连接有固定轴23，并通过固定轴23连接顶架2和底架1，实现两者的可拆卸连接。

在顶架2和底架1的周边均匀设置有支撑条3，该支撑条3均呈径向设置且用于撑开后续的钢筋及网布，且在支撑条3的端部设置有与其螺纹连接的调节杆31，通过转动调节杆31能够调节径向撑开的总长度，更加适用于不同场合的要求，而且在调节杆31的端部开设有凹孔32，因为在后续钢筋都是焊接在调节杆31的端部上，故通过凹孔32的设置，在焊接过程中焊液能够进入凹孔32内形成焊柱，从而进一步提高焊接的牢固性。

如图2所示，底架1呈圆台状且由六个扇形的拼接架4沿径向拼接在固定轴23上，后续通过焊接的方式将拼接架4固定在固定轴23上，该拼接架4包括上架41、下架42以及连接上架41和下架42的连接条43，其中上架41和下架42均包括弧条44，且在弧条44的一端均设置有插块441，另一侧设置有与插块441配合的插孔442，在拼接的过程中拼接架4是沿径向拼入的，故插孔442开设于弧条44端部一侧，在插块441插入插孔442后能够起到竖直方向的限位，然后在借助拼接架4靠近固定轴23一侧焊接固定，从两侧对拼接架4均进行固定，使得拼接的稳固性更好；每个拼接架4均包括两根平行设置的连接条43，平行的连接条43之间连接有加固条45，该加固条45呈对角设置，首先对角设置的加固条45能够起到增加结构强度的作用，使得相邻的连接条43形成一个整体，不易出现弯折变形的情况，另外加固条45也能提供施力点，在拼接过程中，能够手拿着加固条45进行操作，操作更加方便。

如图3-5所示，在固定轴23上沿轴向设置有长条状的弧槽231，在拼接架4一侧设置有与弧槽231贴合的弧块46，从而能够增加两者的接触面积，增加后续焊接的牢固性，而且在弧块46上一体设置有定位条51，同时在弧槽231上开设有与定位条51配合的定位槽52，借助定位条51与定位槽52的配合能够起到预定位作用，更加方便后续的焊接操作，并且在固定轴23的底部一体设置有凸环6，借助凸环6能够对拼接架4起到支撑阻挡作用，使得拼接架4在拼接时放置更加平稳。
