一种基于光固化3D打印技术个体化定制型的二氧化锆多孔生物骨修复支架及其制备方法与流程

本发明涉及生物陶瓷支架材料的制备方法。

背景技术：

随着创伤骨折及骨肿瘤发生率的逐年增长，创伤及肿瘤造成的骨缺损病患越来越多，但治疗上特别是大段骨缺损的治疗一直是骨科领域的难题之一。大段骨缺损不但需要的植骨量大，还对术后的力学性能有很高的要求。目前临床上治疗骨缺损运用最广泛的方法有骨移植术、人工替代物置换、牵拉成骨技术等，但都有各自的局限性。如自体取骨其本身就是对患者的再次损伤，极大增加了患者的痛苦，而且供体骨量有限；异体骨和异种骨又存在来源有限且价格不菲，潜在转播疾病及免疫排斥反应等一系列问题。

近年来，以生物材料为基础的骨组织工程的发展为治疗骨缺损提供了新的途径。骨组织工程包括种子细胞、生长因子和支架材料三个要素。其基本原则是在生长因子和营养液的支持下，种子细胞在特殊材料制成的支架中生长和扩张，最终形成支架引导的三维组织，移植到患者体内，完成缺损组织的重建，并最终替代病变组织的功能。其中三维空间支架可以为细胞的生长提供粘附位点、营养输送和代谢废物的排放场所。为了满足组织的再生和重建，支架的结构必须满足多孔性、连通性、良好的力学性能以及空隙率要求。另一方面，为了重塑缺损部位的外形，组织支架还必须具有与缺损组织一致的外部形状和内部构造，特别是对于不规则骨缺损的情况下，需要与病人缺损骨骼数据一致的个体化支架材料。因此，理想的支架是由具有个体化外形和内部呈一定规律分布的微结构组成的复杂三维结构，传统的制造方法无法解决支架的制造问题。

随着先进制造技术的不断发展,出现了基于计算机辅助设计和制作的快速原型技术(rp)，为临床个体化治疗骨缺损提出了一种可能性。三维打印成形技术(3dp)是一项新型的快速成型技术，其原理是根据计算机辅助设计（cad）模型，打印头在薄层粉末上喷射粘结剂形成二维平面,并逐层堆积成型。将三维打印成形技术于ct、mri扫描数据的三维重构技术相结合，通过反求技术，从外形仿生可以实现患者缺损部位假体填充的个性化制造（gukbaekim,etal.2016）。近年来，研究较多的是利用快速成型技术打印三维支架材料，采用该方法在制造仿生骨骼大体外形和微细结构方面，有着其它传统工艺不可比拟的优势，可以制造出适合细胞生长的孔隙结构，并可实现孔隙之间完全贯通及孔隙梯度结构的成形，因此可以直接制造出骨骼内部的仿生微结构（butschera,etal.2011）（seitzh,etal.2005）。

目前在医学范围应用较多的三维打印技术主要包括光固化立体成型(sla)、熔融沉积成型（fdm）、选择性激光烧结（sls）和三维喷印（3dp）等（somanp,etal.2012）。其中sla是基于微滴喷射技术，使用液态光敏树脂成形制件，用紫外光进行固化的一种工艺。sla工作原理是打印槽形成一平面，打印喷头沿设定方向以规定速度来回移动，同时喷射实体材料和支撑材料，并用紫外光照射固化。一层平面打好以后，打印槽下降一平面，重复该过程，层层堆积，最后得到一个三维立体材料（liuhaitao,etal.2009）。

sla因其能自动运行，工作稳定，材料利用率高，同时又能定向选择性地控制打印的面积，精确地改变复合材料的孔隙及孔径大小，成型精度高，在制作多孔植入体及支架方面尤其独特的优势，使其成为近年来生物材料的研究重点，有逐渐替代传统材料制作方法的趋势（mazzolia.2013）。

因此我们通过开创性的运用新型sla方法制备二氧化锆多孔生物骨修复支架不仅可以弥补其他方法成形操作复杂，耗时较长的问题，更能运用计算机结合cad技术来控制成型孔隙的大小形状及分布，而且制作过程中无需模具，能直接从计算机图形数据中生成任何形状的试件。

三维打印（3dp）能根据计算机图型数据进行模件的打印，因此通过螺旋ct断层扫描的方法，对骨缺损部位进行逐层扫描，对采集的信息进行合成三维重建，最终转换为三维打印机可用的cad图像格式，运用sla技术将生物材料做成需要的个体化的模件，使临床个性化治疗骨缺损成为可能。

技术实现要素：

为了解决上述的技术问题，本发明的目的是提供一种基于光固化3d打印技术个体化定制型的二氧化锆多孔生物骨修复支架的制备方法，该方法的骨修复生物陶瓷材料符合个体化治疗原则，制造工艺时间短，效率高，所制得的材料孔隙率较为精准，误差小，抗压、抗弯强度大，生物相容性好。

为了实现上述的目的，本发明采用了以下的技术方案：

一种基于光固化3d打印技术个体化定制型的二氧化锆多孔生物骨修复支架的制备方法，该方法包括以下的步骤：

1）利用ct二、三维成像技术建立骨骼未受损时的健康状态图，再结合等待植入的缺损骨骼状态图，分离出需植入的骨骼形态图，形成dicom格式图；

2）将ct输出的dicom数据通过magics软件转化为三维打印所用的stl文件，根据所需材料的孔隙率要求，对stl格式文件进行进一步地处理，导出stl文件；

3）将stl文件导入至3d打印机中；

4）配制纳米级zro2泥浆，加入光敏树脂，纳米级zro2质量百分比为10~20%，采用3d打印机打印，然后通过led紫外光源使树脂引起聚合反应，材料逐层固化成型，形成复合光敏树脂初胚；

5）初胚形成后，按以下的步骤进行烧结：

a、烘干及挥发阶段：从室温至70~80℃，升温时间3~5h，然后保温时间5~8h，进而继续上升温度直至450~550℃；

b、脱脂及高温烧结阶段：从450~550℃至1200~1300℃时，控制升温时间7.0~8.0h，速度为1.6~1.8k/min，温度至1200~1300℃后无需保温，继续上升温度至1400~1500℃，控制升温速度在3.2~3.5k/min，保温1.5~2.5h；

c、冷却阶段：达到1400~1500℃的最高烧结温度保温后，之后以-0.6~0.7k/min进行冷却至室温。

作为优选，所述的3d打印机打印时设置平面分辨率为40μm，像素（x,y）1920*1080，工作台大小（x,y,z）76mm*43mm*150mm，层厚25μm，曝光时间为1s，开始打印层厚参数设置为10μm。

作为优选，所述的纳米级zro2质量百分比为12~18%。

本发明的第二个目的是提供采用上述的方法制备得到的二氧化锆多孔生物骨修复支架。

本发明由于采用了上述的技术方案，该方法的骨修复生物陶瓷材料符合个体化治疗原则，制造工艺时间短，效率高，所制得的材料孔隙率较为精准，误差小，抗压、抗弯强度大，生物相容性好。其具体数据为平均孔隙率85.37%，平均抗压强度51.28mpa，体外细胞毒性试验（mtt）（-）。

附图说明

图1本发明具体实施方式microct平扫及三维图像。

图2本发明具体实施方式数据后期处理形成的材料三维结构。

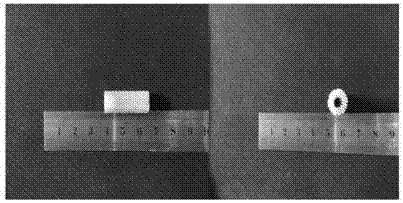

图3本发明具体实施方式光固化成型及后期脱脂烧结所制备的ha/zro2生物陶瓷材料。

图4zro2多孔生物骨修复支架扫描电镜图。

图5本发明具体实施方式ha/zro2生物陶瓷材料扫描电镜图。

图6本发明具体实施方式ha/zro2生物陶瓷材料粉末xrd分析图。

图7本发明具体实施方式ha/zro2生物陶瓷材料mtt试验od值。

图8本发明具体实施方式ha/zro2生物陶瓷材料植入物取材后新生骨二、三维ct重建。

具体实施方式

下面以犬股骨干ha/zro2生物陶瓷支架材料为例对本发明进行详细的说明。

1.1股骨干骨缺损动物模型

实验采用雄性成年比格犬，体重7.3±1.2kg，根据犬股骨干骨缺损临界值15mm，实验中截去犬股骨中段15mm，建立股骨干缺损模型。手术方式：术前12h禁食，用3%的戊巴比妥钠(1m1/kg)经静脉麻醉，麻醉完毕，行气管插管，手术过程持续吸氧。手术区皮肤脱毛、清洁、消毒、铺巾，取右下肢股外侧正中切口约8cm，逐层切开皮肤、皮下组织，电凝止血，显露大腿肌肉，从肌肉间筋膜间隙行钝性分离，暴露股骨，测量长度后，截去股骨中段15mm(全层包括骨膜)制成骨缺损模型，行有限接触钢板内固定，c-臂形x线机下透视见螺钉长度合适，钢板固定稳妥，用生理盐水反复冲洗，确认无器械纱布等残留后逐层缝合关闭切口。术后青霉素钠160万u肌注，每日一次，持续3d，以预防感染，常规饲养。

1.2micro-ct数据采集

将犬股骨干骨缺损模型放入动物专用microct，进行容积扫描，ct扫描核定电压90kv，电流278ua，扫面层厚34.92um。所有图像经数字接口传至图形工作站，以dicom数据格式输出。

1.3micro-ct数据转化及后期处理

将microct已输出的dicom数据通过magics软件进行转化，具体操作如下：将比格犬股骨干中段ct医学图像源三维数据按原始尺寸导入magics软件，设置图片坐标，使用剖面线工具测量出该部位的密度分布，使用区域增长命令阈值（threshholding），对其所在密度范围进行选取，过滤出骨骼组织。生成的股骨横切面有时会形成空洞，空洞的产生是由于医学图像本身阈值的差别造成的，因此要通过调节阈值范围或者编辑蒙板工具进行编辑，这样处理不影响后续计算。经过修补后，选取适当精度，对股骨干所在灰度值进行三维重建，导出三维打印所用的stl文件。

根据所需复合材料的孔隙率要求，对stl格式文件进行进一步地处理。调取图像，取犬股骨干中段平均直径，包括外圈直径14mm，内圈直径8mm。拉伸中空圆柱，长度设计为15cm，沿长度方向阵列，作样条曲线，再画一个球切除实体，沿旋转阵列，用半球实体切割上平面，采用填充阵列。圆柱切割贯通整个实体，圆柱相交为90°，再延长度进行阵列。保存修改结果，导出stl文件。

1.4光固化成型打印zro2陶瓷

将犬股骨干ct扫描数据转化为stl文件并进一步加工处理后，导入至cerafab7500光固化三维打印机中。设置平面分辨率为40μm（635dpi），像素（x,y）1920*1080，工作台大小（x,y,z）76mm*43mm*150mm，层厚25μm，曝光时间为1s，开始打印层厚参数设置为10μm。配制纳米级zro2泥浆，加入光敏树脂，使zro2与树脂质量比为15%，导入料桶。根据设定参数启动打印程序，通过led紫外光源使树脂引起聚合反应，材料逐层固化成型，形成复合光敏树脂初胚。初胚形成后，对其进一步脱脂烧结处理，此过程中脱脂与烧结同时进行。具体步骤如下：（1）烘干及挥发阶段：从25℃至75℃，升温时间4h，升温速度为0.208k/min，保温时间6h，使多余水分蒸发。进而继续上升温度直至500℃，其中上升到额定温度时其升温时间、升温速度及保温时间均有差异。（2）脱脂及高温烧结阶段：从500℃至1250℃时,控制升温时间7.5h，速度为1.677k/min，温度至1250℃后无需保温，继续上升温度至1450℃，控制升温速度在3.333k/min，耗时1h，保温2h。（3）冷却阶段：达到1450℃的最高烧结温度后，再保温2h，之后以-0.660k/min进行冷却，耗时36h至25℃。整个脱脂烧结过程共耗时120.5h。

1.5浸涂法制备ha/zro2梯度复合材料

采取浸涂法制备ha/zro2梯度复合材料。具体步骤如下：第一层浆料配比，31.1%纳米级zro2粉末、13.3%纳米级ha粉末，53%双蒸水，1.4%磷酸乙酯，0.2%乙基纤维素。ha加热至800℃后保温2h，备用，双蒸水加热至50℃，将上述材料混合导入双蒸水中，充分搅拌。将光固化成型的纯zro2陶瓷浸入浆料中使其充分渗透，取出，甩去多余浆料。100℃电炉中烘干2h，再加热到900℃，保温5h，最后加热到1250℃，保温1h。第二层浆料配比，3.9%纳米级zro2粉末，35.5%纳米级ha粉末，58%双蒸水，磷酸乙酯与乙基纤维素配比不变，重复上述步骤。冷却后得到ha/zro2梯度复合材料。
