一种泌尿科结石抓取装置的制作方法

本实用新型涉及医疗设备领域，尤其涉及一种泌尿科结石抓取装置。

背景技术：

现有的泌尿科使用的结石抓取器，由于抓取端采用张开式结构，并且抓斗由多根钢丝制成，在抓取尿道结石时，结石抓取器从尿道口插入后，抓取端容易对尿道造成损伤，易引起尿道感染。为了解决这一技术问题，后来人们发明了一种泌尿科用结石抓取器，泌尿科用结石抓取器包括U形抓取端头、导丝、套管、弹簧、推柄、滑套，U形抓取端头的两端与导丝的前端面固定连接，U形抓取端头的内侧面上设有锯齿，套管套装在导丝上，套管的内壁上设有多个用于夹紧U形抓取端头的半圆形凸起，套管的后端面与弹簧的一端固定连接，滑套套装在导丝上，滑套和套管与导丝滑动配合，弹簧位于滑套与套管之间，推柄与导丝的后端面固定连接，U形抓取端头为由弹簧钢制成的U形抓取端头。这种结构的结石抓取器，结构复杂，成本高，而且使用起来比较麻烦。

技术实现要素：

本实用新型的目的是为克服上述现有技术的不足，提供一种泌尿科结石抓取装置。

为实现上述目的，本实用新型采用下述技术方案：

一种泌尿科结石抓取装置，包括抓取部、主体连杆、活动连接杆和手柄以及旋钮；所述抓取部包括抓取部固定勺体和抓取部活动勺体；所述主体连杆包括主体连杆外层和主体连杆内层；所述抓取部固定勺体与所述主体连杆固定连接，所述抓取部活动勺体与所述活动连接杆的一端固定连接，且所述活动连接杆穿过所述主体连杆，所述活动连接杆的另一端与所述旋钮固定连接，所述旋钮位于所述手柄的端部上；由所述手柄的外壳围成的溶液腔与所述主体连杆外层和主体连杆内层围成的空间联通；所述主体连杆外层上设置有渗液孔；所述手柄的端部外壳上设置有灌液口，所述灌液口由密封塞密封；所述手柄的端部外壳与所述活动连接杆接触的内层上设置有密封垫圈。

优选地，所述渗液孔有多个且均布于所述主体连杆外层的圆周上。

优选地，所述抓取部活动勺体与所述活动连接杆呈折角固定连接。

当需要做尿道结石手术时，提前将润滑液通过手柄的端部外壳上的灌液口灌入到容纳腔内并用密封塞密封该灌液口，此时润滑液会沿着主体连杆外层和主体连杆内层围成的空间流到主体连杆中并且会通过主体连杆外层上的渗液孔流出来进而润滑主体连杆外层，由于渗液孔有多个且均布与主体连杆外层的圆周上，因此润滑比较均匀；然后调整旋钮使得抓取部活动勺体通过活动连接杆调整到与抓取部固定勺体扣合成闭合状态，这样以来，手术时成闭合状态的抓取部通过尿道进入不会刮伤尿道周围组织；当抓取部接近尿道结石位置时，再次通过调整旋钮使得抓取部活动勺体通过活动连接杆调整到与抓取部固定勺体呈半开或全开状态，此时瞄准结石用抓取部抓取并使结石位于勺体内，然后再次调整旋钮使得抓取部呈闭合状态，进而抽出抓取部取出结石即可。

本实用新型提供的泌尿科结石抓取装置，易于清理、结构简单、便于操作。润滑液的提供使得该装置通过尿道进入时更加顺利，不会给患者带来痛苦；抓取部采取固定勺体和活动勺体组合的形式可方便进入和退出，同时保证抓取到的结石不会中途遗落于尿道中，使得尿道中的结石清理起来更加彻底。

附图说明

图1为本实用新型泌尿科结石抓取装置的结构示意图；

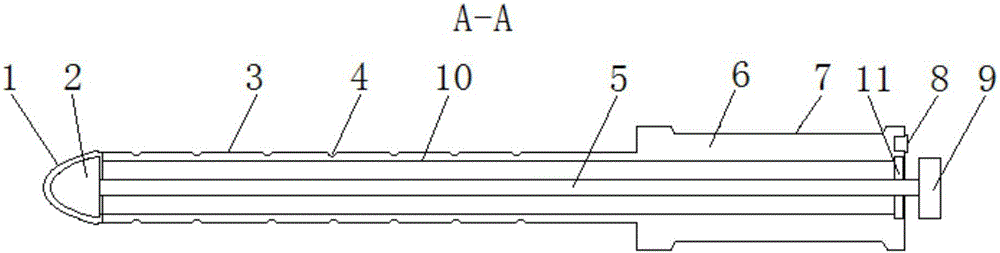

图2为图1中A-A的截面示意图；

图3为本实用新型泌尿科结石抓取装置的抓取部闭合示意图；

图4为本实用新型泌尿科结石抓取装置的抓取部半打开示意图；

图5为本实用新型泌尿科结石抓取装置的抓取部活动勺体与活动连接杆的连接状态示意图。

其中：1.抓取部固定勺体，2.抓取部活动勺体，3.主体连杆外层，4.渗液孔，5.活动连接杆，6.容纳腔，7.手柄，8.密封塞，9.旋钮，10.主体连杆内层，11.密封垫圈。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明。

如图1-4所示，一种泌尿科结石抓取装置，包括抓取部、主体连杆、活动连接杆5和手柄7以及旋钮9；其中，抓取部包括抓取部固定勺体1和抓取部活动勺体2；主体连杆包括主体连杆外层3和主体连杆内层10；而抓取部固定勺体1与主体连杆固定连接，抓取部活动勺体2与活动连接杆5的一端固定连接，且活动连接杆5穿过主体连杆，其另一端与旋钮9固定连接，而旋钮9位于手柄7的端部上；由手柄7的外壳围成的溶液腔6与主体连杆外层3和主体连杆内层10围成的空间联通；主体连杆外层3上设置有渗液孔4；手柄7的端部外壳上设置有灌液口，该灌液口由密封塞8密封；另外，手柄7的端部外壳与活动连接杆5接触的内层上设置有密封垫圈11。

优选地，抓取部活动勺体2与活动连接杆5呈折角固定连接，如图5所示。

当需要做尿道结石手术时，提前将润滑液通过手柄7的端部外壳上的灌液口灌入到容纳腔6内并用密封塞8密封该灌液口，此时润滑液会沿着主体连杆外层3和主体连杆内层10围成的空间流到主体连杆中并且会通过主体连杆外层3上的渗液孔4流出来进而润滑主体连杆外层3，由于渗液孔4有多个且均布于主体连杆外层3的圆周上，因此润滑比较均匀；然后调整旋钮9使得抓取部活动勺体2通过活动连接杆5调整到与抓取部固定勺体1扣合成闭合状态，这样以来，手术时成闭合状态的抓取部通过尿道进入不会刮伤尿道周围组织；当抓取部接近尿道结石位置时，再次通过调整旋钮9使得抓取部活动勺体2通过活动连接杆5调整到与抓取部固定勺体1呈半开或全开状态，此时瞄准结石用抓取部抓取并使结石位于勺体内，然后再次调整旋钮9使得抓取部呈闭合状态，进而抽出抓取部取出结石即可。

本实用新型提供的泌尿科结石抓取装置，易于清理、结构简单、便于操作。润滑液的提供使得该装置通过尿道进入时更加顺利，不会给患者带来痛苦；抓取部采取固定勺体和活动勺体组合的形式可方便进入和退出，同时保证抓取到的结石不会中途遗落于尿道中，使得尿道中的结石清理起来更加彻底。

上述虽然结合附图对本实用新型的具体实施方式进行了描述，但并非对本实用新型保护范围的限制，所属领域技术人员应该明白，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
