一种用于医疗清洁盥洗盆装置的制作方法

本发明涉及盥洗盆清洁领域，特别是一种用于医疗清洁盥洗盆装置。

背景技术：

方便盥洗盆。为关节疾病或残疾以及年老体衰者清洗下身时使用。

现如今，很多时候由于人们因为身体上的疾病或者是年纪大导致人们行动不便，人们在上厕所的时候就会很不方便，需要家人们时刻照顾，很多时候病人或者老人无法正常上厕所时就会在床上解决，但是由于人们长时间的躺在床上，人们身体出汗，身体变得潮湿就会容易引发痔疮，并且由于人们在床上随意拉尿，若不及时清理病人们的身体就会导致人们身体更加虚弱，同时人们清洁起来也是费时费力，在并人们或者老人长时间的在细菌过多生活中生活，就会威胁人们身体健康，所以要有盥洗盆，但是盥洗盆使用后要及时清理，便于人们下次使用，同时要时刻消毒，防止细菌的产生，鉴于此，本案发明人对上述问题进行深入研究，遂有本案产生。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种用于医疗清洁盥洗盆装置。

实现上述目的本发明的技术方案为，一种用于医疗清洁盥洗盆装置，包括矩形基座,所述矩形基座上表面固定连接有矩形箱体，所述矩形箱体内部为空心结构，所述矩形箱体前表面上端加工有一号矩形豁槽，所述一号矩形豁槽内下表面加工有矩形凹槽，所述矩形凹槽内下表面加工有多个一号圆形通孔，所述一号矩形豁槽内下表面设有与矩形凹槽相匹配筛网挡板，所述一号矩形豁槽内上表面加工有多个一号圆形凹槽，所述每个一号圆形凹槽内嵌装有一号微型驱动件，所述每个一号微型驱动件一端固定连接有圆形垫片，所述每个圆形垫片下表面固定连接有二号微型驱动件，所述每个二号微型驱动件上套装有一号转动轴，所述每个一号转动轴上套装有一号固定圆环，所述每个一号固定圆环侧表面套装有清洁毛刷，所述一号矩形豁槽内上表面且位于每个一号圆形凹槽边缘处加工有一号圆形通孔，所述每个一号圆形通孔内嵌装有一号喷头，所述矩形箱体内下表面设有一号微型水箱，所述一号微型水箱内设有一号微型泵，所述每个一号喷头一端套有通过微型水箱与一号微型泵相连接的水管，所述水管上套装有一号电磁控制阀，所述矩形箱体前表面设有与一号矩形豁槽相匹配的矩形挡门，所述矩形挡门侧表面加工有矩形通孔，所述矩形通孔内嵌装有透明挡门，所述矩形挡门侧表面固定连接有卡扣，所述矩形箱体侧表面加工有与卡扣相匹配的卡槽，所述一号矩形豁槽两内侧表面加工有一组安装槽，所述每个安装槽内固定连接有三号微型驱动件，所述三号微型驱动件一端固定连接有矩形块，所述每个矩形块上表面套装有弧形板。

所述矩形凹槽内下表面加工有二号圆形通孔，所述矩形箱体侧表面加工有与二号圆形通孔相匹配的三号圆形通孔，所述三号圆形通孔内活动连接有与二号圆形通孔相连接的排水管，所述排水管一端与下水道相连接。

所述矩形箱体内下表面设有二号微型水箱，所述二号微型水箱内设有二号微型泵，所述一号矩形豁槽内上表面加工有且位于一号圆形通孔边缘的四号圆形通孔，所述四号圆形通孔内设有二号喷头，所述二号喷头一端固定连接有通过二号一号微型水箱与二号微型泵相连接的喷水管，所述喷水管上套装有二号电磁控制阀。

所述矩形基座下表面四角处固定连接有短圆柱，所述每个短圆柱上套装有三角支架，所述三角支架下表面固定连接有万向轮，所述万向轮上表面套装定位罩。

所述一号微型驱动件为电控推杆。

所述多个一号圆形通孔的数量为4-6个。

所述二号微型驱动件为二号微型旋转电机。

所述多个一号圆形凹槽的数量为3-6个，所述三号微型驱动件为三号电控推杆。

所述透明挡门材质为玻璃。

所述矩形基座和矩形箱体采用钢铁材质。

利用本发明的技术方案制作的一种用于医疗清洁盥洗盆装置，实用性高，有效帮助人们将盥洗盆清洗干净，同时消毒杀菌，放置细菌的大量产生，不会威胁生命健康，清洗省时省力。

附图说明

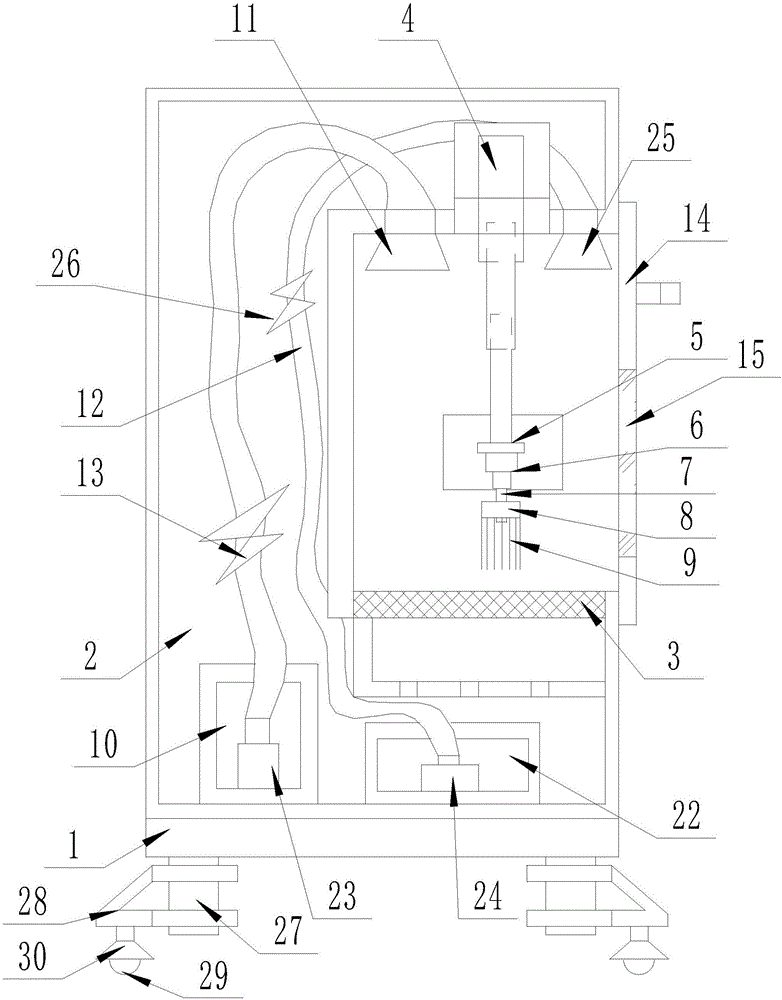

图1是本发明所述一种用于医疗清洁盥洗盆装置的结构示意图；

图2是本发明所述一种用于医疗清洁盥洗盆装置的一号微型驱动件侧视图；

图3是本发明所述一种用于医疗清洁盥洗盆装置的万向轮仰视图；

图4是本发明所述一种用于医疗清洁盥洗盆装置的矩形挡门俯视图；

图中，1、矩形基座；2、矩形箱体；3、筛网挡板；4、一号微型驱动件；5、圆形垫片；6、二号微型驱动件；7、一号转动轴；8、一号固定圆环；9、清洁毛刷；10、一号微型水箱；11、一号喷头；12、水管；13、一号电磁控制阀；14、矩形挡门；15、透明挡门；16、卡扣；18、三号微型驱动件；19、矩形块；20、弧形板；21、排水管；22、二号微型水箱；23、一号微型泵；24、二号微型泵；25、二号喷头；26、二号电磁控制阀；27、短圆柱；28、三角支架；29、万向轮；30、定位罩。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-4所示，一种用于医疗清洁盥洗盆装置，包括矩形基座(1),所述矩形基座(1)上表面固定连接有矩形箱体(2)，所述矩形箱体(2)内部为空心结构，所述矩形箱体(2)前表面上端加工有一号矩形豁槽，所述一号矩形豁槽内下表面加工有矩形凹槽，所述矩形凹槽内下表面加工有多个一号圆形通孔，所述一号矩形豁槽内下表面设有与矩形凹槽相匹配筛网挡板(3)，所述一号矩形豁槽内上表面加工有多个一号圆形凹槽，所述每个一号圆形凹槽内嵌装有一号微型驱动件(4)，所述每个一号微型驱动件(4)一端固定连接有圆形垫片(5)，所述每个圆形垫片(5)下表面固定连接有二号微型驱动件(6)，所述每个二号微型驱动件(6)上套装有一号转动轴(7)，所述每个一号转动轴(7)上套装有一号固定圆环(8)，所述每个一号固定圆环(8)侧表面套装有清洁毛刷(9)，所述一号矩形豁槽内上表面且位于每个一号圆形凹槽边缘处加工有一号圆形通孔，所述每个一号圆形通孔内嵌装有一号喷头(11)，所述矩形箱体(2)内下表面设有一号微型水箱(10)，所述一号微型水箱(10)内设有一号微型泵(23)，所述每个一号喷头(11)一端套有通过微型水箱与一号微型泵(23)相连接的水管(12)，所述水管(12)上套装有一号电磁控制阀(13)，所述矩形箱体(2)前表面设有与一号矩形豁槽相匹配的矩形挡门(14)，所述矩形挡门(14)侧表面加工有矩形通孔，所述矩形通孔内嵌装有透明挡门(15)，所述矩形挡门(14)侧表面固定连接有卡扣(16)，所述矩形箱体(2)侧表面加工有与卡扣(16)相匹配的卡槽，所述一号矩形豁槽两内侧表面加工有一组安装槽，所述每个安装槽内固定连接有三号微型驱动件(18)，所述三号微型驱动件(18)一端固定连接有矩形块(19)，所述每个矩形块(19)上表面套装有弧形板(20)；所述矩形凹槽内下表面加工有二号圆形通孔，所述矩形箱体(2)侧表面加工有与二号圆形通孔相匹配的三号圆形通孔，所述三号圆形通孔内活动连接有与二号圆形通孔相连接的排水管(21)，所述排水管(21)一端与下水道相连接；所述矩形箱体(2)内下表面设有二号微型水箱(22)，所述二号微型水箱(22)内设有二号微型泵(24)，所述一号矩形豁槽内上表面加工有且位于一号圆形通孔边缘的四号圆形通孔，所述四号圆形通孔内设有二号喷头(25)，所述二号喷头(25)一端固定连接有通过二号一号微型水箱(10)与二号微型泵(24)相连接的喷水管，所述喷水管上套装有二号电磁控制阀(26)；所述矩形基座(1)下表面四角处固定连接有短圆柱(27)，所述每个短圆柱(27)上套装有三角支架(28)，所述三角支架(28)下表面固定连接有万向轮(29)，所述万向轮(29)上表面套装定位罩(30)；所述一号微型驱动件(4)为电控推杆；所述多个一号圆形通孔的数量为4-6个；所述二号微型驱动件(6)为二号微型旋转电机；所述多个一号圆形凹槽的数量为3-6个，所述三号微型驱动件(18)为三号电控推杆；所述透明挡门(15)材质为玻璃；所述矩形基座(1)和矩形箱体(2)采用钢铁材质。

本实施方案的特点为，本装置在矩形基座上表面安装的矩形箱体前表面上端加工的一号矩形豁槽，在一号矩形豁槽内下表面加工的矩形凹槽内下表面的多个一号圆形通孔，便于流水，在一号矩形豁槽内下表面设有与矩形凹槽相匹配筛网挡板，用于遮挡脏物，在一号矩形豁槽内上表面加工的多个一号圆形凹槽均安装一号微型驱动件，在每个一号微型驱动件一端安装的圆形垫片下表面安装的二号微型驱动件，在二号微型驱动件上套装有一号转动轴，在每个一号转动轴上套装的一号固定圆环上安装清洁毛刷，在一号矩形豁槽内上表面且位于每个一号圆形凹槽边缘处加工有一号圆形通孔，在每个一号圆形通孔内嵌装有一号喷头，在矩形箱体内下表面安装的一号微型水箱内安装一号微型泵，在一号微型水内存放消毒水，便于清洗时消毒，在每个一号喷头一端套有通过微型水箱与一号微型泵相连接的水管，在水管上套装有一号电磁控制阀，控制消毒水的使用，在矩形箱体前表面设有与一号矩形豁槽相匹配的矩形挡门，在矩形挡门侧表面加工有矩形通孔，在矩形通孔内嵌装有透明挡门，便于人们观察清洗盥洗盆，在矩形挡门侧表面固定连接有卡扣，在矩形箱体侧表面加工有与卡扣相匹配的卡槽，增加装置的矩形挡门牢固性，在一号矩形豁槽两内侧表面加工的一组安装槽内安装三号微型驱动件，在三号微型驱动件一端固定连接矩形块，在矩形块上表面套装有弧形板，用于固定将要清洗的盥洗盆，实用性高，有效帮助人们将盥洗盆清洗干净，同时消毒杀菌，放置细菌的大量产生，不会威胁生命健康，清洗省时省力。

在本实施方案中，首先在本装置空闲处安装可编程系列控制器和三个台电机驱动器，以MAM-200的控制器为例，将该型号控制器的输出端通过导线分别一号微型驱动件、二号微型驱动件、一号微型泵、一号电磁控制阀、三号微型驱动件和二号微型泵输入端连接，本领域人员在将三台电机驱动器通过导线分别与一号微型驱动件、二号微型驱动件和三号微型驱动件的接线端连接。本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：本装置安装完成后，本装置正常运行，在矩形基座上表面安装的矩形箱体前表面加工有一号矩形豁槽，在一号矩形豁槽内下表面加工的矩形凹槽中内下表面加工有多个一号圆形通孔，便于流水，在一号矩形豁槽内下表面设有与矩形凹槽相匹配筛网挡板，防止多个一号圆形通孔堵塞，在一号矩形豁槽内上表面加工的多个一号圆形凹槽内安装一号微型驱动件，在每个一号微型驱动件一端安装的圆形垫片下表面安装有二号微型驱动件，在二号微型驱动件上套装有一号转动轴，在每个一号转动轴上套装有一号固定圆环，在一号固定圆环上安装清洁毛刷便于清洁盥洗盆，在一号矩形豁槽内上表面且位于每个一号圆形凹槽边缘处加工的一号圆形通孔内安装一号喷头，在矩形箱体内下表面设有一号微型水箱中安装一号微型泵，在每个一号喷头一端套有通过微型水箱与一号微型泵相连接的水管，便于喷出消毒水，在水管上上套装有一号电磁控制阀控制消毒水的流量，在矩形箱体前表面设有与一号矩形豁槽相匹配的矩形挡门，用于遮挡一号矩形豁槽，在矩形通孔内嵌装有透明挡门，便于人们勘察，在矩形挡门侧表面固定连接有卡扣，在矩形箱体侧表面侧表面加工有与卡扣相匹配的卡槽，增加矩形挡门牢固性，在一号矩形豁槽两内侧表面加工的一组安装槽内安装三号微型驱动件，在三号微型驱动件一端固定连接有矩形块，在每个矩形块上表面套装有弧形板，便于固定盥洗盆，在矩形箱体侧表面加工有与二号圆形通孔相匹配的三号圆形通孔，在三号圆形通孔内活动连接有与二号圆形通孔相连接的排水管，将污水排除，在排水管一端与下水道相连接，在矩形箱体内下表面设有二号微型水箱，在二号微型水箱内安装二号微型泵，在一号矩形豁槽内上表面加工有且位于一号圆形通孔边缘的四号圆形通孔，在四号圆形通孔内设有二号喷头，在二号喷头一端安装有通过二号一号微型水箱与二号微型泵相连接的喷水管，用于喷水，在喷水管上套装有二号电磁控制阀，控制消毒水的流量，在矩形基座下表面四角处固定连接有短圆柱上套装有三角支架，在三角支架下表面固定连接有万向轮，在万向轮上表面套装定位罩，便于需要整个装置固定时，防止装置滑动。

实施例2：本装置中的一号微型驱动件可以替换成活动支杆和折形把手，同样达到使用效果，其他件与实施例1相同。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
