一种具有加热功能的骨科固定装置的制作方法

本发明涉及医疗设备技术领域，尤其涉及一种具有加热功能的骨科固定装置。

背景技术：

目前，在人体骨骼骨折后的治疗过程中，对骨折的固定方式一般采用夹板，病人骨折治疗后的骨折部位被夹板固定无法活动，会造成血液循环不通畅，在气温低的时候，会造成骨折部位发冷的不良反应，且血液循环不通畅也会对骨骼的恢复造成影响，长时间的治疗，病人的伤口会散发水分，导致伤口的开裂，为此，我们提出一种具有加热功能的骨科固定装置。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种具有加热功能的骨科固定装置。

为了实现上述目的，本发明采用了如下技术方案：

设计一种具有加热功能的骨科固定装置，包括底板，所述底板通过铰链连接两块第一弧形板，其中一块所述第一弧形板远离铰链的一端设有尼龙搭扣，在第一弧形板的中间部位开设有两个通孔，且通孔中装设有紧固螺栓，所述第一弧形板的内侧通过弹簧连接有第二弧形板，所述第二弧形板上开设有与通孔相对应的连接孔，且第二弧形板通过紧固螺栓与第一弧形板螺纹连接，所述第二弧形板上设有凹槽，且凹槽的底部开有密集的小孔，所述第一弧形板上开设有与凹槽相对应的开口，凹槽内放有干燥剂，所述第二弧形板的内部分布着电热丝，所述第二弧形板远离第一弧形板的一侧设有药物袋，且在药物袋表面镶嵌设有温控开关，且第二弧形板中的电热丝通过导线连接着温控开关，所述温控开关用导线在底板中连接蓄电池，且蓄电池的一侧用导线连接充电接口。

优选的，所述导线均排列在所述第二弧形板与第一弧形板之间。

优选的，所述电热丝在第二弧形板中均匀分布。

优选的，所述凹槽内壁与干燥剂的外包装设有魔术贴，二者可以粘合。

本发明提出的一种具有加热功能的骨科固定装置，有益效果在于：病人在使用本骨科固定装置时，可以通过温控开关来调节骨科固定装置的温度，让病人天冷时骨折部位能够暖和，同时也有助于药物的分散和吸收，凹槽设有的小孔具有透气功能，同时凹槽内放置的干燥剂可以吸收水分，让固定部位皮肤的表面不潮湿，这样既能减轻病人的痛苦，也能提高治疗效果。

附图说明

图1为本发明提出的一种具有加热功能的骨科固定装置的结构示意图；

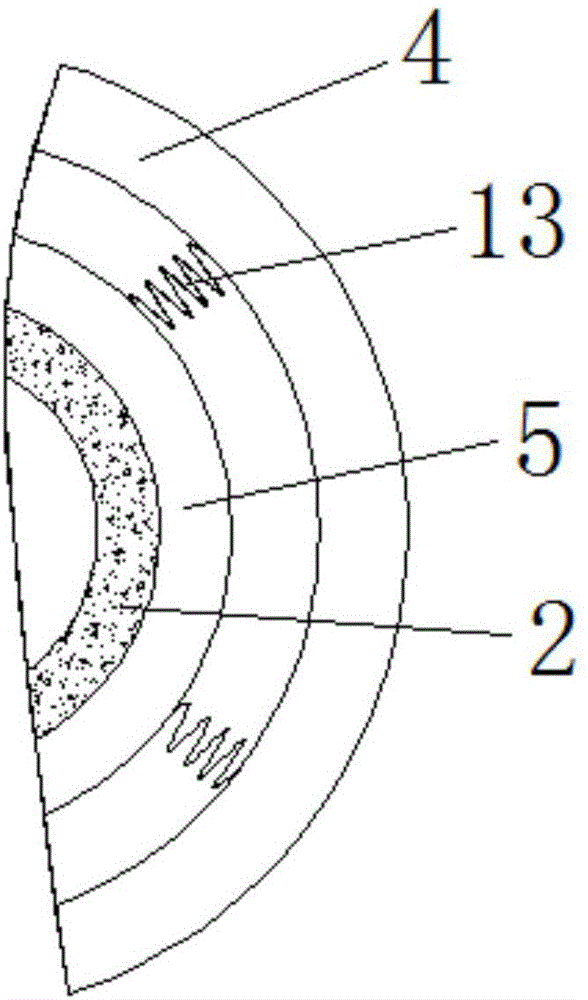

图2为本发明提出的一种加热功能的骨科固定装置的部分横截面结构示意图。

图中：底板1、药物袋2、电热丝3、第一弧形板4、第二弧形板5、蓄电池6、充电接口7、铰链8、紧固螺栓9、尼龙搭扣10、通孔11、温控开关12、弹簧13、凹槽14、干燥剂15。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种具有加热功能的骨科固定装置，包括底板1，底板1通过铰链8连接两块第一弧形板4，第一弧形板4远离铰链8的一端设有尼龙搭扣10，使用时，先将尼龙搭扣10分开来打开两块第二弧形板5，待病人骨折部位完全放入之后再把第二弧形板5合起，闭合尼龙搭扣10。

在第一弧形板4的中间部位开设有两个通孔11，且通孔11中装设有紧固螺栓9，第一弧形板4的内侧通过弹簧13连接有第二弧形板5，第二弧形板5上开设有与通孔11相对应的连接孔，且第二弧形板通过紧固螺栓9与第一弧形板4螺纹连接，可以通过调节紧固螺栓9来达到对骨折部位的固定效果。

第二弧形板5上设有凹槽14，且凹槽14的底部开有密集的小孔，第一弧形板4上开设有与凹槽14相对应的开口，凹槽14内放有干燥剂15，干燥剂15用于吸收人体伤口散发的水分，让伤口处于干燥的状态，防止细菌的滋生；凹槽14内壁与干燥剂15的外包装设有魔术贴，二者可以粘合，方便更换干燥剂。

第二弧形板5的内部分布着电热丝3，电热丝3在第二弧形板5中均匀分布，第二弧形板5远离第一弧形板4的一侧设有药物袋2，且在药物袋2表面镶嵌设有温控开关12，且第二弧形板5中的电热丝3通过导线连接着温控开关12，温控开关12用导线在底板1中连接蓄电池6，且蓄电池6的一侧用导线连接充电接口7，充电接口7与外界可以连通。这样可以增加患者的活动范围，给患者带来方便。导线均排列在第二弧形板5与第一弧形板4之间，防止导线排列在外侧，妨碍医务人员工作。

第一弧形板4与第二弧形板5之间通过弹簧13连接，弹簧具有弹性，依次来调节第一弧形板4与第二弧形板5之间的张力和平衡。

以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
