一种脊柱牵引拉伸装置的制作方法

本发明涉及医疗器械技术领域，尤其涉及一种脊柱牵引拉伸装置。

背景技术：

脊柱是人体的中轴骨骼，由脊椎骨及椎间盘构成，是一相当柔软又能活动的结构。有负重、减震、保护和运动等功能。随着人类的生活方式、工作环境及各种压力的变化。脊柱疾病成为现时生活中一种常见病，临床上以X线检查作为脊柱类疾病的常规检查，多采用X线解剖影像进行诊断和疗效评估。要全面反映脊柱病变的真实情况，需采用X线直立正侧位像、斜位像、过伸过曲位像及其他特殊应力位置投照。患有脊柱疾病的病人，像：椎间盘突出病人或颈椎病病人通过平躺在牵拉床上进行牵拉治疗时其牵拉力调控较困难影响治疗效果。

技术实现要素：

本发明提供了一种脊柱牵引拉伸装置，结构简单，使用方便，沿脊柱长度方向分为多节，可独立进行高度和长度的调整，从而可以精确对牵引拉伸的长度和形状进行控制，有效控制牵引拉伸的力度和长度，提高了治疗的效果，减轻了医务人员的工作难度。

为解决上述技术问题，本申请实施例提供了一种脊柱牵引拉伸装置，包括下肢支撑部、躯干支撑部、头颈支撑部、控制面板和行走轮，所述的下肢支撑部、躯干支撑部和头颈支撑部依次连接且与人体各部分一一对应，所述的下肢支撑部包括下肢板和支撑腿，所述的躯干支撑部包括多组脊柱控制节，所述的头颈支撑部包括头颈板和支撑腿，所述的脊柱控制节与控制面板连接，支撑腿下表面设有可锁止的行走轮，所述的脊柱控制节包括底板、竖向伸缩杆和脊柱托板，所述的底板上表面固定竖向伸缩杆，竖向伸缩杆顶端设有脊柱托板。

作为本发明的一个优选的技术方案，所述的脊柱控制节的相邻竖向伸缩杆之间设有锁止扣，锁止扣之间设有锁止杆。

作为本发明的一个优选的技术方案，所述的脊柱控制节的相邻底板之间设有横向伸缩杆。

作为本发明的一个优选的技术方案，所述的脊柱控制节的相邻脊柱托板之间设有弹性连接带。

作为本发明的一个优选的技术方案，所述的下肢支撑部的支撑腿之间下侧设有横向板，横向板上设有液压泵，所述的液压泵与竖向伸缩杆和横向伸缩杆连接，支撑腿之间上侧设有置物板，置物板上设有控制面板。

作为本发明的一个优选的技术方案，所述的头颈板一侧设有头枕，侧面设有头颈固定带，脊柱托板侧面设有脊柱固定带，下肢板上设有腰部固定带和腿部固定带。

作为本发明的一个优选的技术方案，所述的控制面板包括显示屏和控制区，所述的显示屏下部设有控制区，所述的控制区包括竖向控制区和横向控制区。

作为本发明的一个优选的技术方案，所述的竖向控制区内设有与竖向伸缩杆一一对应的竖向旋钮，所述的横向控制区内设有与横向伸缩杆一一对应的横向旋钮。

本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：

结构简单，使用方便，沿脊柱长度方向分为多节，可独立进行高度和长度的调整，从而可以精确对牵引拉伸的长度和形状进行控制，有效控制牵引拉伸的力度和长度，提高了治疗的效果，减轻了医务人员的工作难度。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本发明的整体结构示意图；

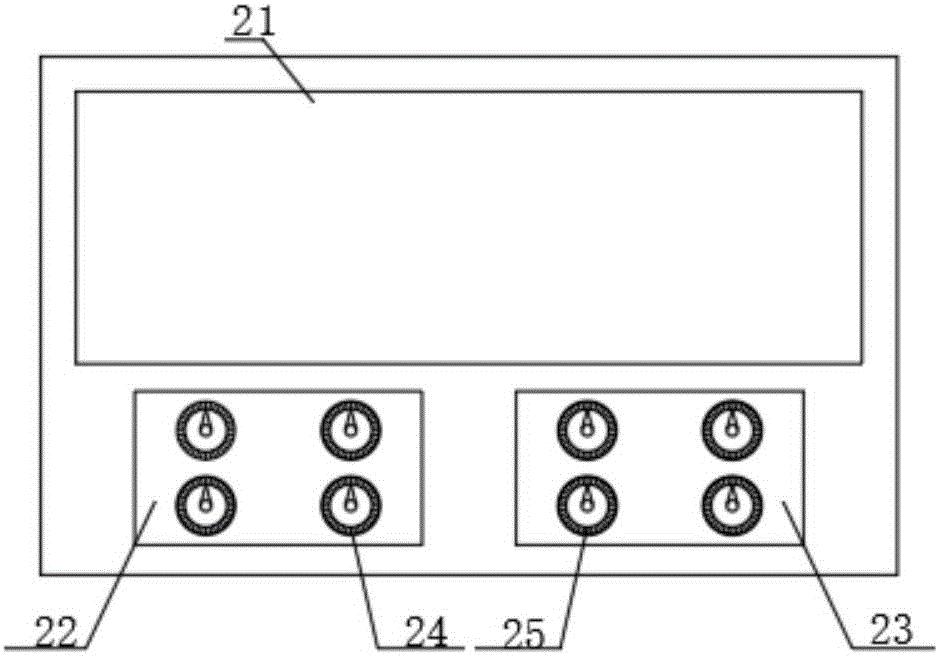

图2是本发明的控制面板的结构示意图；

图中，1、下肢板，2、支撑腿，3、头颈板，4、控制面板，5、行走轮，6、底板，7、竖向伸缩杆，8、脊柱托板，9、锁止扣，10、锁止杆，11、横向伸缩杆，12、弹性连接带，13、横向板，14、液压泵，15、置物板，16、头枕，17、头颈固定带，18、脊柱固定带，19、腰部固定带，20、腿部固定带，21、显示屏，22、竖向控制区，23、横向控制区，24、竖向旋钮，25、横向旋钮。

具体实施方式

本发明提供了一种脊柱牵引拉伸装置，结构简单，使用方便，沿脊柱长度方向分为多节，可独立进行高度和长度的调整，从而可以精确对牵引拉伸的长度和形状进行控制，有效控制牵引拉伸的力度和长度，提高了治疗的效果，减轻了医务人员的工作难度。

为了更好的理解上述技术方案，下面将结合说明书附图以及具体的实施方式对上述技术方案进行详细的说明。

如图1-图2所示，本实施例所述的一种脊柱牵引拉伸装置，包括下肢支撑部、躯干支撑部、头颈支撑部、控制面板4和行走轮5，所述的下肢支撑部、躯干支撑部和头颈支撑部依次连接且与人体各部分一一对应，所述的下肢支撑部包括下肢板1和支撑腿2，所述的躯干支撑部包括多组脊柱控制节，所述的头颈支撑部包括头颈板3和支撑腿2，所述的脊柱控制节与控制面板4连接，支撑腿2下表面设有可锁止的行走轮5，所述的脊柱控制节包括底板6、竖向伸缩杆7和脊柱托板8，所述的底板6上表面固定竖向伸缩杆11，竖向伸缩杆11顶端设有脊柱托板8，通过竖向伸缩杆的伸缩调整高度以实现脊柱的牵引拉伸。

其中，在实际应用中，所述的脊柱控制节的相邻竖向伸缩杆11之间设有锁止扣9，锁止扣9之间设有锁止杆10，通过锁止扣和锁止杆的配合实现对控制节的工作控制，当需要该控制节时，打开锁止杆，当不需要时则进行锁定，从而实现精确的局部牵引拉伸。

其中，在实际应用中，所述的脊柱控制节的相邻底板6之间设有横向伸缩杆11，通过横向伸缩杆的伸缩时间脊柱在横向的牵引拉伸。

其中，在实际应用中，所述的脊柱控制节的相邻脊柱托板8之间设有弹性连接带12，弹性连接带的设置一方面可以保持控制节之间的连接，另一方面可以提高病人的舒适性。

其中，在实际应用中，所述的下肢支撑部的支撑腿2之间下侧设有横向板13，横向板13上设有液压泵14，所述的液压泵14与竖向伸缩杆7和横向伸缩杆11连接，支撑腿2之间上侧设有置物板15，置物板15上设有控制面板4。

其中，在实际应用中，所述的头颈板3一侧设有头枕16，侧面设有头颈固定带17，脊柱托板8侧面设有脊柱固定带18，下肢板1上设有腰部固定带19和腿部固定带20，通过固定带约束实现对病人位置的固定和束缚。

其中，在实际应用中，所述的控制面板4包括显示屏21和控制区，所述的显示屏21下部设有控制区，所述的控制区包括竖向控制区22和横向控制区23。

其中，在实际应用中，所述的竖向控制区22内设有与竖向伸缩杆7一一对应的竖向旋钮24，所述的横向控制区23内设有与横向伸缩杆11一一对应的横向旋钮25，通过控制区的按钮实现对横向及竖向的精确控制。

以上所述，仅是本发明的较佳实施例而已，并非对本发明作任何形式上的限制，虽然本发明已以较佳实施例揭露如上，然而并非用以限定本发明，任何熟悉本专业的技术人员，在不脱离本发明技术方案范围内，当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本发明技术方案的内容，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本发明技术方案的范围内。
