一种腿部柔韧性训练装置的制作方法

本实用新型涉及运动训练器械技术领域,具体是一种腿部柔韧性训练装置。



背景技术:

柔韧素质是一个非常重要的人体运动素质,它虽然不能直接引起运动,但却是完成运动所必不可少的条件,柔韧性的好坏决定了体育运动中力量、速度等素质的效率,良好的柔韧素质是进行各种技术动作学习的基础,因此在体育教学及运动训练中关于柔韧性的训练占用很大比重。目前,在进行腿部柔韧性训练时常采用横叉训练的方法,在进行横叉训练时,需要他人辅助训练,训练效率低,且在训练初期常因辅助者用力不当而导致训练者韧带拉伤,影响正常训练的进行。



技术实现要素:

本实用新型的目的在于提供一种腿部柔韧性训练装置,它能够辅助人们进行腿部柔韧性训练,由训练者根据自身状态自己掌握训练的力度与幅度,能够避免韧带拉伤,能够提高训练效率。

本实用新型为实现上述目的,通过以下技术方案实现:

一种腿部柔韧性训练装置,包括支撑座,所述支撑座的顶部设置支撑架,所述支撑架的一端设置支撑轴,所述支撑轴垂直贯穿支撑架且与支撑架转动连接,所述支撑轴的顶部设置手轮,所述支撑轴的底部设置偏心轮,所述支撑架的底部对称设置转动臂,所述转动臂的一端与支撑架铰接,另一端设有U形托架,两个所述转动臂之间设有推杆,所述推杆的两端均设有圆柱形滑块,所述转动臂上设有与圆柱形滑块相适应的滑槽,所述推杆的中部设置连杆,所述连杆与推杆铰接,所述连杆远离推杆的一端设置铰接轴,所述偏心轮上设有若干个与铰接轴相适应的安装孔,所述支撑架的顶部设置座体,所述座体远离支撑轴的一侧设置靠背。

所述支撑座的底部设置轮子。

所述U形托架内设置海绵垫。

所述U形托架的底部设置支架,所述支架的底部设置支撑柱,所述支撑柱与支架滑动连接,所述支撑柱的底部设置万向轮,所述万向轮的顶部设置弹簧,所述弹簧套设在支撑柱上。

所述靠背上设有绑带。

对比现有技术,本实用新型的有益效果在于:

1、本实用新型的U形托架用于支撑训练者的腿部,转动手轮,能够带动偏心轮转动,偏心轮转动经连杆传动,能够带动推杆移动,能够使两个转动臂张开或闭合,能够将训练者的腿部张开,能够辅助人们进行腿部柔韧性训练,训练者可根据自身状态通过控制转动手轮的速度与角度来控制腿部张开的速度与幅度,将铰接轴插入不同的安装孔中能够调整转动臂张开的最大幅度,能够根据训练需要来调整腿部张开的最大幅度,训练时由训练者根据自身状态自己掌握训练的力度与幅度,能够避免韧带拉伤,能够提高训练效率。

2、本实用新型的支撑座的底部设置轮子,能够便于本实用新型的移动。

3、本实用新型的U形托架内设置海绵垫,能够提高训练者腿部的舒适性。

4、本实用新型的U形托架的底部设置支架,所述支架的底部设置支撑柱,所述支撑柱与支架滑动连接,所述支撑柱的底部设置万向轮,所述万向轮的顶部设置弹簧,所述弹簧套设在支撑柱上,万向轮能够便于U形托架的移动,弹簧能够使万向轮与地面紧密接触,能够便于转动臂的张开与闭合,能够便于本实用新型的使用。

5、本实用新型的靠背上设有绑带,能够将训练者的上身固定,能够避免训练过程中,训练者的上身弯曲,能够保证训练效果。

附图说明

附图1是本实用新型的结构示意图;

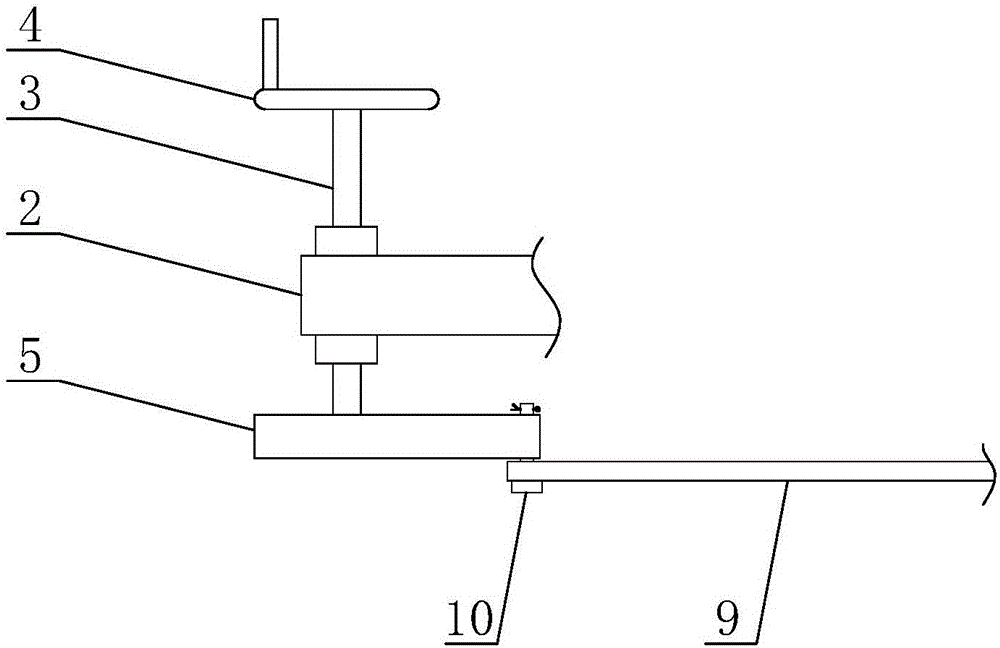

附图2是支撑轴的连接结构示意图;

附图3是连杆的连接结构示意图。

附图中标号:1、支撑座;2、支撑架;3、支撑轴;4、手轮;5、偏心轮;6、转动臂;7、U形托架;8、推杆;9、连杆;10、铰接轴;11、安装孔;12、座体;13、靠背;14、轮子;15、海绵垫;16、支架;17、支撑柱;18、万向轮;19、弹簧;20、绑带。

具体实施方式

下面结合具体实施例,进一步阐述本实用新型。应理解,这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解,在阅读了本实用新型讲授的内容之后,本领域技术人员可以对本实用新型作各种改动或修改,这些等价形式同样落于本申请所限定的范围。

本实用新型所述是一种腿部柔韧性训练装置,包括支撑座1,所述支撑座1的顶部水平设置支撑架2,所述支撑架2的一端设置支撑轴3,所述支撑轴3垂直贯穿支撑架2且与支撑架2转动连接,所述支撑轴3的顶部设置手轮4,所述支撑轴3的底部设置偏心轮5,转动手轮4能够带动偏心轮5转动。所述支撑架2的底部对称设置转动臂6,所述转动臂6的一端与支撑架2铰接,另一端设有U形托架7,训练者将小腿放入U形托架7中,两个转动臂6张开或闭合能够带动训练者的腿部张开或闭合。两个所述转动臂6之间设有推杆8,所述推杆8的两端均设有圆柱形滑块,所述转动臂6上设有与圆柱形滑块相适应的滑槽,圆柱形滑块能够在滑槽内移动,推杆8移动能够带动转动臂6张开或闭合。所述推杆8的中部设置连杆9,所述连杆9与推杆8铰接,连杆9能够推动或拉动推杆8,所述连杆9远离推杆8的一端设置铰接轴10,所述偏心轮5上设有若干个与铰接轴10相适应的安装孔11,不同的安装孔11与支撑轴3之间的距离不同,所述支撑架2的顶部设置座体12,所述座体12远离支撑轴3的一侧设置靠背13,训练者坐在座体12上,将小腿放入U形托架7中,转动手轮4,能够带动偏心轮4转动,偏心轮4转动经连杆9传动,能够带动推杆8移动,能够使两个转动臂6张开或闭合,能够将训练者的腿部张开,能够辅助人们进行腿部柔韧性训练,训练者可根据自身状态通过控制转动手轮4的速度与角度来控制腿部张开的速度与幅度,将铰接轴10插入不同的安装孔11中能够调整转动臂6张开的最大幅度,能够根据训练需要来调整腿部张开的最大幅度,训练时由训练者根据自身状态自己掌握训练的力度与幅度,能够避免韧带拉伤,能够提高训练效率。

为了便于本实用新型的移动,所述支撑座1的底部设置轮子14,能够便于推动本实用新型,能够便于本实用新型的移动。

为了提高训练者腿部的舒适性,所述U形托架7内设置海绵垫15,能够提高训练者腿部的舒适性。

为了便于本实用新型的使用,所述U形托架7的底部设置支架16,所述支架16的底部设置支撑柱17,所述支撑柱17与支架16滑动连接,所述支撑柱17的底部设置万向轮18,所述万向轮18的顶部设置弹簧19,所述弹簧19套设在支撑柱17上,能够为训练者的腿部提供稳定支撑,万向轮18能够便于U形托架7的移动,弹簧19能够使万向轮18与地面紧密接触,能够便于转动臂6的张开与闭合,能够便于本实用新型的使用。

为了保证训练效果,所述靠背13上设有绑带20,利用绑带20能够将训练者的上身固定,能够避免训练过程中,训练者的上身弯曲,能够保证训练效果。

实施例:本实用新型所述是一种腿部柔韧性训练装置,包括支撑座1,所述支撑座1的底部安装轮子14,能够便于推动本实用新型,能够便于本实用新型的移动。所述支撑座1的顶部水平焊接有支撑架2,所述支撑架2的前端设置支撑轴3,所述支撑轴3垂直贯穿支撑架2且通过轴承与支撑架2转动连接。所述支撑轴3的顶部安装手轮4,所述支撑轴3的底部安装偏心轮5,转动手轮4能够带动偏心轮5转动。所述支撑架2的底部对称设置转动臂6,所述转动臂6的后端通过铰接件与支撑架2铰接,转动臂6的前端安装U形托架7,训练者将小腿放入U形托架7中,两个转动臂6张开或闭合能够带动训练者的腿部张开或闭合。所述U形托架7内包裹有海绵垫15,能够提高训练者腿部的舒适性。所述U形托架7的底部设置支架16,所述支架16的底部设置支撑柱17,所述支架16上设有与支撑柱17相适应的通孔,支撑柱17能够沿通孔上下滑动,所述支撑柱17的顶部安装有限位块,所述支撑柱17的底部安装万向轮18,所述万向轮18的顶部设置弹簧19,所述弹簧19套设在支撑柱17上,能够为训练者的腿部提供稳定支撑,万向轮18能够便于U形托架7的移动,弹簧19能够使万向轮18与地面紧密接触,能够便于转动臂6的张开与闭合,能够便于本实用新型的使用。两个所述转动臂6之间设有推杆8,所述推杆8的两端均焊接有圆柱形滑块,所述圆柱形滑块的轴心线与推杆8的轴心线垂直,所述转动臂6上设有与圆柱形滑块相适应的滑槽,圆柱形滑块能够在滑槽内移动,推杆8移动能够带动转动臂6张开或闭合。所述推杆8的中部设置连杆9,所述连杆9通过铰接件与推杆8铰接,连杆9能够推动或拉动推杆8,所述连杆9远离推杆8的一端设置铰接轴10,铰接轴10的端部安装卡销,所述偏心轮5上设有若干个与铰接轴10相适应的安装孔11,不同的安装孔11与支撑轴3之间的距离不同,所述支撑架2的顶部安装座体12,所述座体12远离支撑轴3的一侧安装靠背13,所述靠背13上安装绑带20,利用绑带20能够将训练者的上身固定,能够避免训练过程中,训练者的上身弯曲,能够保证训练效果。训练者坐在座体12上,将小腿放入U形托架7中,转动手轮4,能够带动偏心轮4转动,偏心轮4转动经连杆9传动,能够带动推杆8移动,能够使两个转动臂6张开或闭合,能够将训练者的腿部张开,能够辅助人们进行腿部柔韧性训练,训练者可根据自身状态通过控制转动手轮4的速度与角度来控制腿部张开的速度与幅度,将铰接轴10插入不同的安装孔11中能够调整转动臂6张开的最大幅度,能够根据训练需要来调整腿部张开的最大幅度,训练时由训练者根据自身状态自己掌握训练的力度与幅度,能够避免韧带拉伤,能够提高训练效率。
