一种木粉漂白机装置的制作方法

本实用新型涉及木粉加工技术领域，尤其涉及一种木粉漂白机装置。

背景技术：

在木粉加工中，漂白是其加工的重要环节，尤其是皮革用木粉，对木粉的白度要求较高。因此作为新型节能环保原料，对木粉漂白机装置的研究就显得尤其重要。

技术实现要素：

本实用新型的目的是克服现有技术存在的问题，提供一种木粉漂白机装置，便于对木粉的漂白加工，操作方便，且使用和维护成本低。

本实用新型解决其技术问题所采用的技术方案是：包括漂白炉，所述漂白炉的顶部设置有开口，所述漂白炉的两侧设置有转轴，所述转轴上设置有搅拌环，所述搅拌环位于漂白炉的内部，所述转轴与第一电机带传动连接，所述漂白炉的底部设置有卸料口，所述卸料口下方设置有密封盖，密封盖与卸料口之间转动连接，所述漂白炉的前面设置有斗式提升机，所述斗式提升机的出料口位于漂白炉开口的正上方，所述漂白炉卸料口的底部设置有传送带输料机，所述传送带输料机的出料端设置有储料槽。

作为本方案优化的内容，所述漂白炉顶部开口的正上方设置有散热盖，所述散热盖为内凹形结构，所述散热盖的顶部设置有散热管，所述散热盖固定于房顶上，所述散热盖与散热管之间为连通结构。

作为本方案优化的内容，所述漂白炉靠近开口的一侧设置有上料支架，所述上料支架上设置有阶梯。

作为本方案优化的内容，所述漂白炉的四周固定有支撑架。

作为本方案优化的内容，所述斗式提升机的底部设置有进料口，所述斗式提升机的顶部设置有第二电机，所述第二电机通过链传动方式带动斗式提升机工作。

作为本方案优化的内容，所述传送带输料机的顶部设置有安装架，所述安装架上设置有第三电机，所述第三电机通过带传动方式与传送带输料机上的主动辊连接，所述主动辊通过输送带带动从动辊转动。

本实用新型的有益效果：

1、本实用新型设置的斗式提升机输送量大、运行平稳、寿命长且适宜输送无(或小)磨琢性的散状物料，相比于其他输送机构具有粉尘产生量低的优点；2、漂白炉中设置的搅拌环能够在漂白的过程中对木粉进行实时搅拌，提高木粉漂白的效率和质量；3、漂白炉底部设置的卸料口便于漂白完成后的木粉从漂白炉中运出，方便后续进一步加工，且卸料口下方设置的传送带便于木粉的自动输送，能够减轻工人的负担；4、漂白炉上方设置的散热盖和散热管能够将木粉漂白过程中产生的大量热及时排到厂房外面，降低厂房内部的温度；5、设置的上料架能够便于工人往漂白炉中添加漂白剂，且简单实用。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

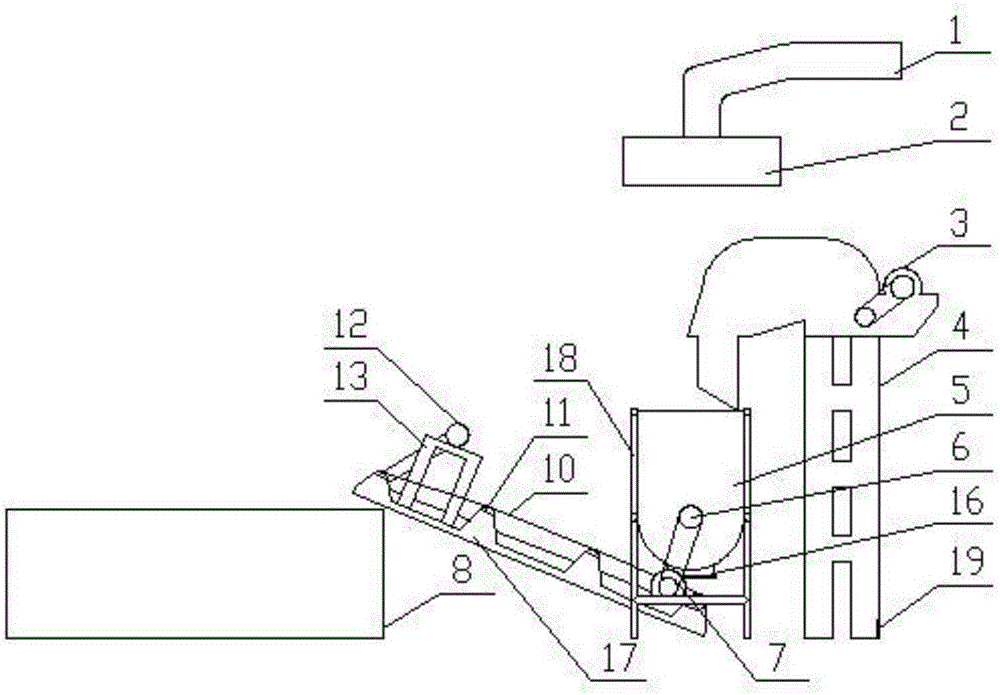

图1是本实用新型整体结构示意图；

图2是本实用新型右视结构示意图；

其中:1、散热管，2、散热盖，3、第二电机，4、斗式提升机，5、漂白炉，6、转轴，7、第一电机，8、储料槽，9、开口，10、传送带，11、从动辊，12、第三电机，13、安装架，14、主动辊，15、上料支架,16、卸料口，17、传送带输料机,18、支撑架，19、进料口。

具体实施方式

以下所有附图仅便于解释本实用新型基本情况而已，附图中将对构成较佳实施例的组件数目、位置、关系、及尺寸的延伸将有所说明，在阅读及了解本实用新型的情况后相关的变化实施属于业界技能。另外，在阅读及了解本实用新型的情况后，配合特定力量、重量、强度、及类似要求的精确尺寸及尺寸比例的改变亦属业界技能。

在不同附图中以相同标号来标示相同或类似组件；另外请了解文中诸如“第一”、“第二”、“第三”、“上”、“下”、“前”、“后”、“内”、“外”、“端”、“部”、“段”、“宽度”、“厚度”、“区”等等及类似用语仅便于看图者参考图中构造以及仅用于帮助描述本实用新型而已，并非是对本实用新型的限定。

实施例：

如图1和图2所示，一种木粉漂白机装置，包括漂白炉5，所述漂白炉5的顶部设置有开口9，所述漂白炉5的两侧设置有转轴6，所述转轴上设置有搅拌环，所述搅拌环位于漂白炉5的内部，所述转轴6与第一电机7带传动连接，所述漂白炉5的底部设置有卸料口16，所述卸料口16下方设置有密封盖，密封盖与卸料口16之间转动连接，所述漂白炉5的前面设置有斗式提升机4，所述斗式提升机4的出料口位于漂白炉开口9的正上方，所述漂白炉卸料口16的底部设置有传送带输料机17，所述传送带输料机17的出料端设置有储料槽8。

作为上述的优选方案，所述漂白炉顶部开口的正上方设置有散热盖2，所述散热盖2为内凹形结构，所述散热盖2的顶部设置有散热管1，所述散热盖2固定于房顶上，所述散热盖2与散热管1之间为连通结构，设置的散热盖和散热管能够将漂白炉内产生的热气及时排出至厂房外部，防止厂房内温度过高。

作为上述的优选方案，所述漂白炉靠近开口的一侧设置有上料支架15，所述上料支架15上设置有阶梯，上料之架能够方便工人往漂白炉中添加漂白剂等化学原料，简单实用。

作为上述的优选方案，所述漂白炉的四周固定有支撑架18，设置的支撑架固定于漂白炉的四周，能够对漂白炉起到支撑的作用。

作为上述的优选方案，所述斗式提升机的底部设置有进料口19，所述斗式提升机的顶部设置有第二电机3，所述第二电机3通过链传动方式带动斗式提升机工作，链传动方式能够实现斗式提升机输送量大、运行平稳、寿命长的特点。

作为上述的优选方案，所述传送带输料机的顶部设置有安装架13，所述安装架13上设置有第三电机12，所述第三电机12通过带传动方式与传送带输料机上的主动辊14连接，所述主动辊14通过输送带带动从动辊11转动，传送带输料机的设置能够提高运料的效率，减轻工人的负担。

具体工作方式：

如图1和图2所示，首先将卸料口关闭，启动第二电机，由斗式提升机将存放在地面上的木粉输送至漂白炉中，其次，工人将漂白原料通过漂白炉开口加入漂白炉内，启动第一电机由转轴带动搅拌环转动，使木粉漂白更加充分，漂白过程中释放的热量经散热盖并由散热管导出至室外，最终，待漂白完毕，打开卸料口，并由传送带输料机将漂白后的木粉输送至储料槽内，待后续的进一步加工。

本实用新型的基本教导已加以说明，对具有本领域通常技能的人而言，许多延伸和变化将是显而易知者。由于说明书揭示的本实用新型可在未脱离本实用新型精神或大体特征的其它特定形式来实施，且这些特定形式的一些形式已经被指出，所以，说明书揭示的实施例应视为举例说明而非限制。本实用新型的范围是由所附的申请专利范围界定，而不是由上述说明所界定，对于落入申请专利范围的均等意义与范围的所有改变仍将包含在其范围之内。

综上，本实用新型达到预期效果。
