一种纺织布料生产用阻燃机的制作方法

本实用新型涉及纺织设备技术领域，具体为一种纺织布料生产用阻燃机。

背景技术：

预防火灾，是人类社会安全的一个永恒主题，随着社会的发展和科技的进步，对防火的要求已渗透到各个领域，普通的纺织布料虽然能够保温隔热，但它在空气中是可燃和易燃的，并不能满足阻燃的要求，随着对纺织布料质量要求的提高以及预防火灾的发生，对纺织布料也提出了阻燃要求，目前市场上对纺织布料进行阻燃加工是通过将纺织布料浸入到阻燃剂溶液中，可这种办法阻燃剂的消耗量大，成本高，纺织布料与阻燃剂溶液的接触不均匀，使得制成的纺织布料的阻燃性能也很难控制，并且产品质量不稳定。

技术实现要素：

针对以上问题，本实用新型提供了一种纺织布料生产用阻燃机，通过设置竖直导杆和横板等可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种纺织布料生产用阻燃机，包括输送传动机构、浸渍机构、压榨机构、烘干机构和收卷机构，所述输送传动机构是由一对上下排列的牵引传动辊构成，布料通过输送传动机构进入到浸渍阻燃剂的浸渍机构中去，所述浸渍机构的内部设置有调压阀、竖直导杆和横板，所述浸渍机构的底部设置有阻燃槽，所述阻燃槽的里面设置有阻燃剂液体，布料进入浸渍机构后被展平在横板上，调压阀使横板向下移动进入到装有阻燃剂液体的阻燃槽中，竖直导杆能使布料在阻燃槽中被固定，当布料从浸渍机构出去之后就进入到压榨机构，所述压榨机构是由三个依次由上而下纵向排列的挤压辊组成，所述压榨机构对浸渍后的布料进行挤压进行初步的烘干处理，然后进入由烘箱组成的烘干机构中，对布料进行最终的烘干处理，最后进入到收卷机构中对布料进行收卷。

作为本实用新型一种优选的技术方案，所述烘箱设置有鼓风装置。

作为本实用新型一种优选的技术方案，所述烘箱为电加热烘箱或红外加热烘箱。

作为本实用新型一种优选的技术方案，所述压榨机构的挤压辊上设置有保温段和降温段。

作为本实用新型一种优选的技术方案，横板上均匀分布有小孔。

作为本实用新型一种优选的技术方案，所述烤箱的前面设置有张力辊。

作为本实用新型一种优选的技术方案，所述挤压辊的下方设置有回收槽。

与现有技术相比，本实用新型的有益效果是：该一种纺织布料生产用阻燃机，通过设置浸渍机构使布料能够与阻燃剂充分接触，设置回收槽能够对挤压后的阻燃剂液体进行回收再利用，本实用新型制成的纺织布料阻燃性能高，多余的阻燃液易回收，加工过程环保无污染，生产效率高。

附图说明

图1为本实用新型结构示意图；

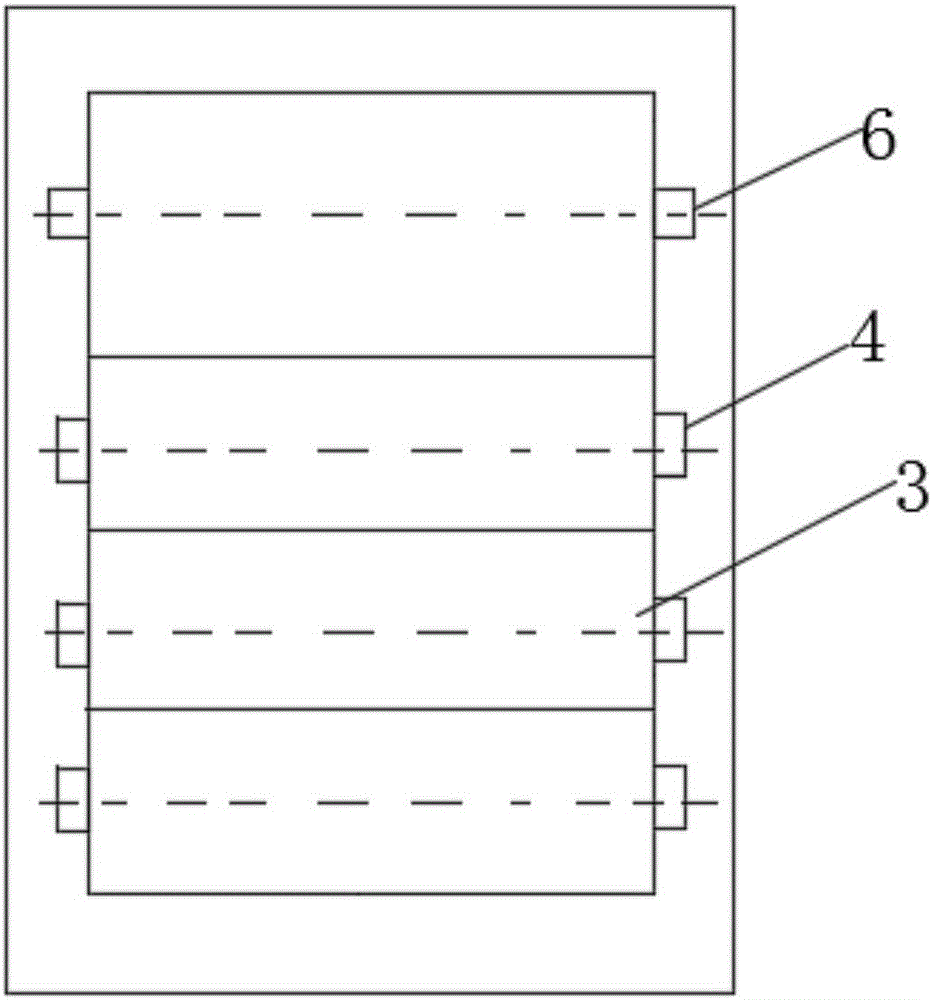

图2本实用新型阻燃机侧视图。

图中：1-调压阀；2-调节孔；3-压榨机构；4-挤压辊；5-烘箱；6-收卷机构；7-烘干机构；8-降温段；9-保温段；10-回收槽；11-阻燃剂液体；12-阻燃槽；13-输送传动机构；14-牵引传动辊；15-浸渍机构；16-竖直导杆；17-横板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1、图2，本实用新型提供一种技术方案：一种纺织布料生产用阻燃机，包括输送传动机构13、浸渍机构15、压榨机构3、烘干机构7和收卷机构6，所述输送传动机构13是由一对上下排列的牵引传动辊14构成，布料通过输送传动机构13进入到浸渍阻燃剂的浸渍机构15中去，所述浸渍机构15的内部设置有调压阀1、竖直导杆16和横板17，所述浸渍机构15的底部设置有阻燃槽12，所述阻燃槽12的里面设置有阻燃剂液体11，布料进入浸渍机构15后被展平在横板17上，调压阀1使横板17向下移动进入到装有阻燃剂液体11的阻燃槽12中，竖直导杆16能使布料在阻燃槽12中被固定，当布料从浸渍机构15出去之后就进入到压榨机构3，所述压榨机构3是由三个依次由上而下纵向排列的挤压辊4组成，所述压榨机构3对浸渍后的布料进行挤压进行初步的烘干处理，然后进入由烘箱5组成的烘干机构7中，对布料进行最终的烘干处理，最后进入到收卷机构6中对布料进行收卷。

本实用新型的工作原理：使用时，将纺织布料由输送传动机构13的一对牵引传动辊14输送到浸渍机构15浸渍阻燃剂液体11，经过浸渍的纺织布料出浸渍机构15后传送到压榨机构3中绕在主动挤压辊上，经位于主动挤压辊两侧的第一从动挤压辊、第二从动挤压辊与主动挤压辊相互挤压，从而挤出多余的阻燃剂液体11并使阻燃剂液体11均匀分布、渗透到纺织布料上，挤出的多余阻燃剂液体11由回收槽10回收再利用，经过压榨机构3后的纺织布料由张力辊施加张力，使纺织布料表面平整随而进入烘箱5烘干，再由收卷机构6的传动辊转动收卷，制得阻燃性的纺织布料。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
