一种织带机测速装置的制作方法

本实用新型属于纺织机械专用配套部件领域，具体涉及一种织带机测速装置。

背景技术：

一般织机使用的机械式计数器，需要在延长转轴或者在转轴上增加轴承用于连接机械计数器，通过机械联动来统计，安装方式繁琐，统计不精确，也有改用直接加装霍尔元件与电磁铁封装的计数结构，但是其输出端直接接到计数器上，高低电平差异不明显，易造成统计误差，高低电平变化不大，也未能精确有效计数。

为满足国内市场对设备高质量，低成本，精度高的需求，本实用新型在封装内的霍尔元件输出脚加上拉电阻，提高高电位电平，可以有效区分高低电平，成本低，精度更高。

技术实现要素：

本实用新型的目的在于克服现有技术存在的问题，提供一种织带机测速装置。

为实现上述技术目的，达到上述技术效果，本实用新型通过以下技术方案实现：

一种织带机测速装置，包括磁切元件、霍尔元件和计数器，所述霍尔元件封装于一封装板中，所述封装板一侧设置有一磁封板，所述磁封板一端设有凸出部，并通过所述凸出部与封装板固接，所述磁封板的中段正面与封装板正面形成间隙，在所述磁封板的中段内设有永磁体，使得所述间隙构成磁切间隙，用于磁切元件的穿切，所述霍尔元件从封装板中引出三个引脚端，所述引脚端分别为供电端、输出端和地端，在所述供电端与输出端之间电连接有上拉电阻R，所述输出端电连接到计数器上。

进一步的，所述上拉电阻R封装于封装板中。

进一步的，所述上拉电阻R的阻值为100kΩ。

进一步的，在所述封装板与磁封板的凸出部的固接处设置有凸起的挡块，所述挡块与凸出部配合托接。

进一步的，所述挡块与封装板为一体结构。

进一步的，所述述挡块与凸出部为粘接或一体结构，所述凸出部与封装板的正面连接方式为粘接或一体结构。

进一步的，在所述磁封板一侧设有一L形连接板，所述L形连接板的底面和竖直面分别与磁封板的底面和中段背面固接。

进一步的，所述L形连接板的底面上设有螺栓孔，L形连接板的竖直面上设有调节槽。

本实用新型的有益效果是:

本实用新型在霍尔元件的供电端与输出端之间电连接上拉电阻，实现织机测速，并提升高电平时的输出信号，有效区分高低电平，有效提高测量精度，成本低，并且上拉电阻直接封装在封装板内，并加相应连接线，便于产线工人操作及减少接错线序的几率。

附图说明

图1为本实用新型的主视图；

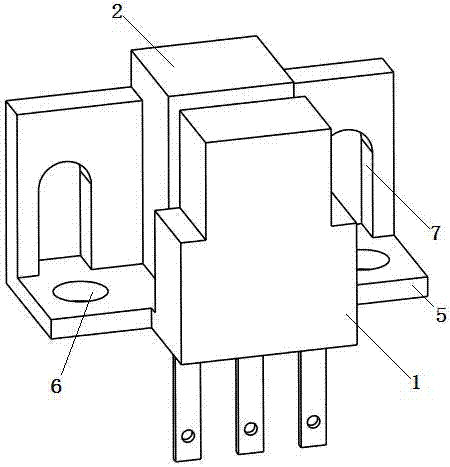

图2为本实用新型的立体图；

图3为本实用新型的左视图；

图4为本实用新型的俯视图；

图5为本实用新型的磁切元件安装示意图；

图6为本实用新型在无梭织机上的电气原理图。

图中标号说明：1、封装板，2、磁封板，21、凸出部，3、间隙，4、挡块，5、L形连接板，6、螺栓孔，7、调节槽，8、引脚，81、供电端，82、输出端，83、地端，9、磁切元件。

具体实施方式

下面将参考附图并结合实施例，来详细说明本实用新型。

如图1至图4所示，一种织带机测速装置，包括磁切元件9、霍尔元件和计数器，所述霍尔元件封装于一封装板1中，所述封装板1一侧设置有一磁封板2，所述磁封板2一端设有凸出部21，并通过所述凸出部21与封装板1固接，所述磁封板2的中段正面与封装板1正面形成间隙3，在所述磁封板2的中段内设有永磁体，使得所述间隙3构成磁切间隙，用于磁切元件9的穿切，所述霍尔元件从封装板1中引出三个引脚端8，所述引脚端8分别为供电端81、输出端82和地端83，在所述供电端81与输出端82之间电连接有上拉电阻R，所述输出端82电连接到计数器上，本实施例中，间隙3取3mm，如图5所示，磁切元件9为铁片，并将铁皮固定在织机的输出轴上，随着输出轴旋转。

所述上拉电阻R封装于封装板1中。

所述上拉电阻R的阻值为100kΩ。

在所述封装板1与磁封板2的凸出部21的固接处设置有凸起的挡块4，所述挡块4与凸出部21配合托接。

所述挡块4与封装板1为一体结构。

所述述挡块4与凸出部21为粘接或一体结构，所述凸出部21与封装板1的正面连接方式为粘接或一体结构，在本实施例中全部去一体结构，使得封装板1与磁封板2成一体结构。

在所述磁封板2一侧设有一L形连接板5，所述L形连接板5的底面和竖直面分别与磁封板2的底面和中段背面固接。

所述L形连接板5的底面上设有螺栓孔6，L形连接板5的竖直面上设有调节槽7。

如图6所示，为本实施例中的电气原理图，其使用12V安全电压，节能环保，频率高（可达1MHZ），霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高。

安装使用时，只需用L形连接板5通过螺丝固定在织机的机板上即可，将铁片（打纬器）固定于输出轴上，随机器运行摆动，并使铁片（打纬器）运行行程穿过穿过本实用新型的磁切间隙，每切割一次表示运行1周，产生脉冲信号送入计数器，从而实现测速。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
