高空屋面梁安全带悬挂装置的制作方法

本实用新型涉及建筑施工技术领域，具体涉及一种高空屋面梁安全带悬挂装置。

背景技术：

在建筑施工过程中，对于钢构安装，尤其是钢结构厂房屋面梁高空施工时作业人员安全带没有悬挂的地方，屋面作业或行走存在安全隐患，且作业效率低等。

技术实现要素：

本实用新型要解决的技术问题是，针对现有技术存在的上述缺陷，提供了一种高空屋面梁安全带悬挂装置，保证人员在梁上作业安全可靠，同时不影响人员的沿屋面梁上自由行走和操作，保障施工安全，安全系数高，提高作业效率。

本实用新型为解决上述技术问题所采用的技术方案是：

高空屋面梁安全带悬挂装置，包括安全绳和多个立杆，立杆下端设有夹板，夹板固定于H型钢屋面梁的一侧，立杆上端设有圆环，安全绳从多个立杆上的圆环中穿过。

接上述技术方案，所述夹板上设有凹槽，夹板通过凹槽将H型钢屋面梁一侧的翼缘板上下包裹，并通过锁定螺栓固定。

接上述技术方案，所述锁定螺栓个数至少为两个，并排固定于夹板上。

接上述技术方案，还包括丝杆螺栓和角钢，丝杆螺栓一端与夹板连接，丝杆螺栓另一端通过螺纹与角钢连接，角钢反向挂于H型钢屋面梁的另一侧，角钢通过拧紧丝杆螺栓反向夹紧H型钢屋面梁；防止立杆向外倾斜侧滑，角钢和夹板从H型钢屋面梁的两侧一起夹紧，能够更好的固定，保证安全。

接上述技术方案，安全绳为带外胶皮的钢丝绳。

接上述技术方案，所述安全绳的两端采用三个锁扣固定。

接上述技术方案，所述立杆为钢管。

本实用新型具有以下有益效果：

安全绳从多个立杆上的圆环中穿过，悬挂于屋面梁上，作业时将作业人员身上的安全带与安全绳连接，安全绳可以在圆环中穿梭，保证人员在梁上作业安全可靠，同时不影响人员的沿屋面梁上自由行走和操作，保障施工安全，安全系数高，提高作业效率。

附图说明

图1是本实用新型实施例中高空屋面梁安全带悬挂装置；

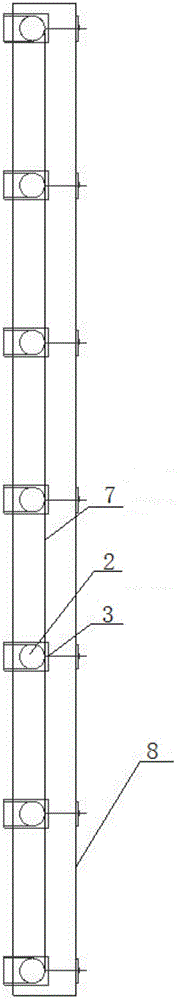

图2是图1的俯视图；

图中，1-夹板，2-立杆，3-圆环，4-锁定螺栓，5-丝杆螺栓，6-角钢，7-安全绳，8-H型钢屋面梁。

具体实施方式

下面结合附图和实施例对本实用新型进行详细说明。

参照图1～图2所示，本实用新型提供的一种实施例中高空屋面梁安全带悬挂装置，包括安全绳7和多个立杆2，立杆2下端设有夹板1，夹板1固定于H型钢屋面梁8的一侧，立杆2上端设有圆环3，安全绳7从多个立杆2上的圆环3中穿过，悬挂于屋面梁上，作业时将作业人员身上的安全带与安全绳7连接，安全绳7可以在圆环3中穿梭，保证人员在梁上作业安全可靠，同时不影响人员的沿屋面梁上自由行走和操作。

进一步地，立杆2下端与夹板1焊接，圆环3与立杆2上端焊接。

进一步地，所述夹板1上设有凹槽，夹板1通过凹槽将H型钢屋面梁8一侧的翼缘板上下包裹，并通过锁定螺栓4固定。

进一步地，所述锁定螺栓4个数至少为两个，并排固定于夹板1上。

进一步地，还包括丝杆螺栓5和角钢6，丝杆螺栓5一端与夹板1连接，丝杆螺栓5另一端通过螺纹与角钢6连接，角钢6反向挂于H型钢屋面梁8的另一侧，角钢6通过拧紧丝杆螺栓5反向夹紧H型钢屋面梁8；防止立杆2向外倾斜侧滑，角钢6和夹板1从H型钢屋面梁8的两侧一起夹紧，能够更好的固定，保证安全。

进一步地，安全绳7为带外胶皮的钢丝绳。

进一步地，所述安全绳7的两端采用三个锁扣固定。

进一步地，所述立杆2为钢管。

以上的仅为本实用新型的较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型申请专利范围所作的等效变化，仍属本实用新型的保护范围。
