一种便携式模板阳角加固工具的制作方法

本实用新型属于建筑工程技术领域，具体涉及一种便携式模板阳角加固工具，为建筑主体结构、二次结构构造柱模板的阳角加固工具。

背景技术：

在建筑领域中，经常需要对建筑主体结构、二次结构构造柱架设模板，模板阳角质量控制一直是一个难点，由于模板合模后再拆除十分繁琐，一旦出现胀模也无法进行较好的补救措施，在施工完成的模板上再进行龙骨加固难度很大，而且操作空间受到很大的局限。

技术实现要素：

发明目的： 本实用新型目的在于针对现有技术的不足，提供一种结构简单、操作简便且补强效果好的便携式模板阳角加固工具。

技术方案： 本实用新型所述的一种便携式模板阳角加固工具，包括夹板、插板和插销，所述夹板由两个夹片构成，所述的两个夹片一端铰接，另一端为自由端；所述夹片上开设有插板孔，插板同时插入两个夹片的插板孔内，所述插板上开设有若干插销孔，插销插入处于所述夹片外侧的插销孔内，将夹板固定成一定角度。

进一步地，为便于将本工具固定于模板龙骨上，所述夹片的自由端具有向内的折角。使用时将折角卡在模板龙骨上，提高该工具与模板之间的配合度。

进一步地，所述插板的一端设有90°折角。

进一步地，所述夹片和插板由5~10 mm厚的钢板制成。

进一步地，所述插销孔为圆形，内径≥15mm；所述插销为圆柱形，内径与所述插销孔大小匹配。

进一步地，所述的两个夹片一端由铰链连接，两个夹片之间的夹角在0~180°间调节。

有益效果：本实用新型结构简单、体积小易携带，拆装方便，可以适用于各种阳角模板的补强加固，大大节约工人操作时间，补强效果好，工具可多次使用。

附图说明

图1为本装置的加固效果示意图；

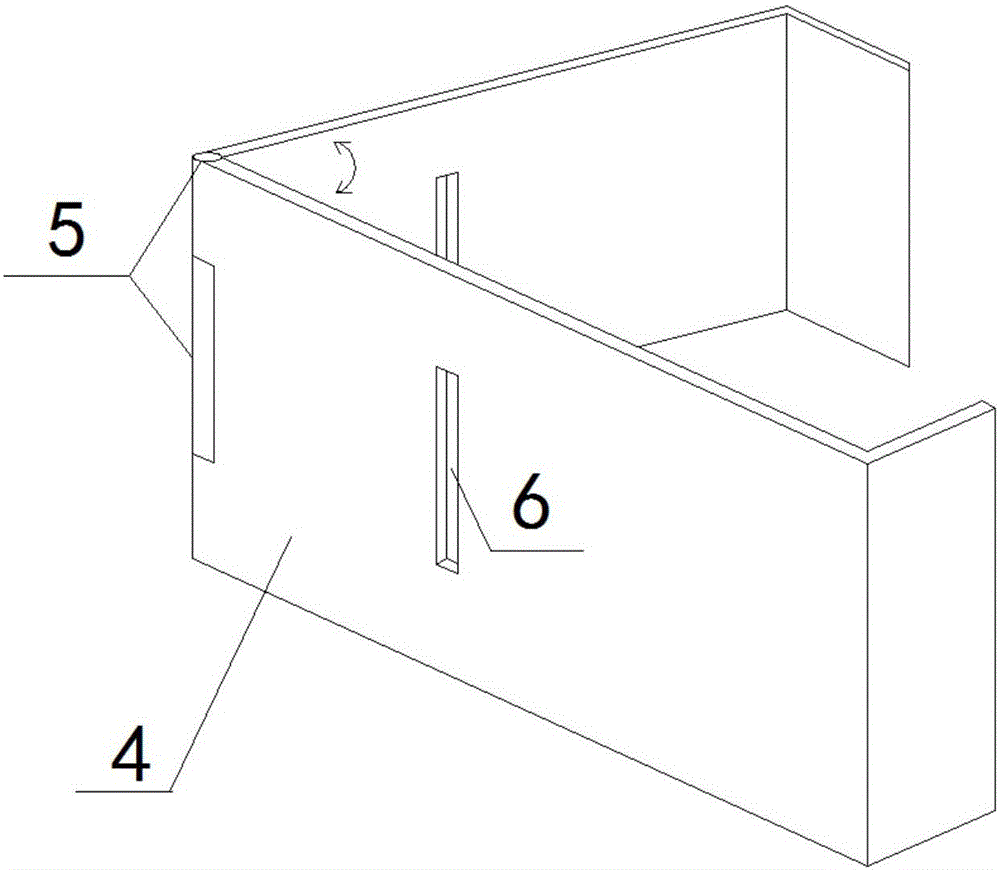

图2为夹板结构示意图；

图3为插板结构示意图；

其中：1、夹板，2、插板，3、插销，4、夹片，5、铰链，6、插板孔，7、插销孔，8、模板，9、龙骨。

具体实施方式

下面通过附图对本实用新型技术方案进行详细说明，但是本发明的保护范围不局限于所述实施例。

实施例：一种便携式模板阳角加固工具，包括夹板1、插板2和插销3，夹板1由两个夹片4构成，两个夹片4的一端由铰链5连接，两个夹片4之间的夹角可在0~180°间调节，另一端为自由端，夹片的自由端具有向内的90°折角；夹片上开设有插板孔6，将插板2同时插入两个夹片的插板孔6内，插板2的一端设有90°折角，具有卡死固定的作用；插板2上开设有若干插销孔7，将插销3插入处于夹片4外侧的插销孔7内，将夹板1固定成一定角度。

本工具中，夹片1和插板2均由5 mm厚的钢板制成；插销孔7为圆形，内径为15mm；所述插销3为圆柱形，内径与插销孔7大小匹配。在使用该工具时，包括如下步骤：（1）夹板通过旋转铰链根据现场实际情况固定夹在模板8阳角最近（或最适宜的）龙骨9上；（2）插板插入插板孔推至最底；（3）将插销插入对应的插销孔，用锤子锤击插销固定；（4）使用完毕后，拆除时锤子反向锤击插销，取出插销后拆除。

如上所述，尽管参照特定的优选实施例已经表示和表述了本实用新型，但其不得解释为对本实用新型自身的限制。在不脱离所附权利要求定义的本实用新型的精神和范围前提下，可对其在形式上和细节上作出各种变化。
