一种蜂窝石材外围护系统的制作方法

本实用新型涉及建筑装饰技术领域，具体是一种蜂窝石材外围护系统。

背景技术：

随着建筑行业的发展，蜂窝石材外围护系统应用已非常广泛，目前，现有的蜂窝石材板块的连接方式主要为点式背栓连接，该连接方式是在矩形的蜂窝石材板块上取上、下、左、右四个位置作为连接位置，进而固定在立柱和横梁上，而对于非矩形的蜂窝石材板块如菱形的蜂窝石材板块，若采用上述连接方式，则横梁和立柱的排布受到限制，无法施工安装。在建筑外观日趋复杂的情况下，如何实现菱形等非矩形蜂窝石材板块与立柱和横梁的连接，是本实用新型亟需解决的问题。

技术实现要素：

本实用新型的目的，就是为解决现有技术存在的问题，而设计了一种蜂窝石材外围护系统，能够解决非矩形蜂窝石材板块与构成结构主体的横梁和立柱的连接问题，并且结构简单、受力合理。

本实用新型的技术方案为：一种蜂窝石材外围护系统，包括立柱、横梁、蜂窝石材板块，所述立柱和横梁构成结构主体，其特征在于：还包括设置于蜂窝石材板块与结构主体之间的连接型材和连接件，所述连接型材分别固定连接在所述蜂窝石材板块靠近室内环境的端面的四周，在相邻的蜂窝石材板块之间，相邻的连接型材通过连接件与横梁或立柱固定连接。

上述连接型材包括连接段Ⅰ、连接段Ⅱ、支撑段，所述连接段Ⅰ和连接段Ⅱ平行设置，所述支撑段垂直设置于连接段Ⅰ与连接段Ⅱ之间，所述连接段Ⅰ、连接段Ⅱ和支撑段形成的凹槽的开口朝向蜂窝石材板块的外侧。

上述连接件设置长条状，所述连接件的一侧插入连接型材的凹槽中、另一侧插入相邻蜂窝石材板块的连接型材的凹槽中，所述连接件的中部沿其长度方向间隔设置有螺钉孔，所述连接件与横梁或立柱通过螺钉固定连接。

上述蜂窝石材板块靠近室内环境的端面的四周分别间隔设置有预埋螺栓，所述连接段Ⅱ上设置有螺栓孔，所述连接段Ⅱ与蜂窝石材板块通过螺栓固定连接，上述连接件的两侧分别插入相邻石材板块的连接型材的凹槽后，连接件的两侧分别与连接型材连接段Ⅰ的下端面接触，进而将相邻的石材板块与横梁或立柱固定连接在一起，形成蜂窝石材外围护系统。

上述连接段Ⅰ与连接段Ⅱ之间设置有加强段，所述加强段与支撑段平行设置，以增强连接型材的连接强度。

上述相邻的蜂窝石材板块之间通过泡沫棒和耐候密封胶作防水处理。

上述蜂窝石材板块为菱形板块，以满足建筑外观的装饰要求。

本实用新型的有益效果可通过上述方案得出：本实用新型中，通过在菱形的蜂窝石材板块中靠近室内环境的一端的四周分别安装有连接型材，在相邻的蜂窝石材板块间，相邻的连接型材之间通过连接件与横梁或立柱连接在一起，进而构成蜂窝石材外围护系统，有效解决了现有的结构主体无法安装非矩形板块的问题，能够满足不同建筑外观装饰的要求，外饰美观、大方，具有较好的整体性和平整性，并且本实用新型结构简单、受力合理、连接强度高，便于安装和拆卸，施工效率高，值得推广。

由此可见，本实用新型与现有技术相比具有实质性特点和进步，其实施的有益效果也是显而易见的。

附图说明：

图1为本实用新型中蜂窝石材外围护系统的布置示意图；

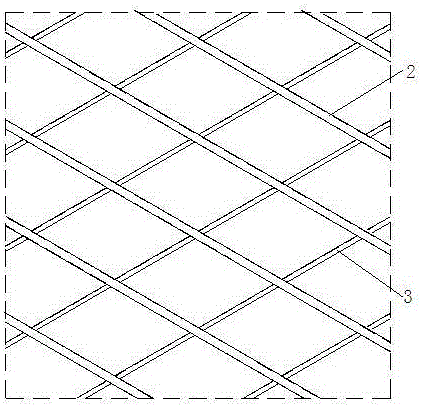

图2为本实用新型中横梁和立柱的布置示意图；

图3为图1中A向剖视结构示意图；

图4为图1中B向剖视结构示意图；

图5为本实用新型中连接型材的主视结构示意图。

其中，1为蜂窝石材板块，2为立柱，3为横梁，4为连接型材，5为连接件，6为预埋螺栓，7为泡沫棒，8为耐候密封胶，9为机制螺钉，4-1为连接段Ⅰ，4-2为连接段Ⅱ，4-3为支撑段，4-4为加强段，4-5为凹槽。

具体实施方式：

为了更好地理解本实用新型，下面结合附图来详细解释本实用新型的实施方式。

具体实施方式：如图1所示，本实用新型提供了一种蜂窝石材外围护系统，包括立柱2、横梁3和蜂窝石材板块1，其中，横梁3采用热镀锌角钢横梁，立柱2为热镀锌钢立柱，立柱2和横梁3焊接连接构成结构主体，蜂窝石材板块1为菱形板块，内角分别为120°和60°，蜂窝石材板块1与结构主体之间设置有连接型材4和连接件5，连接型材4分别固定连接在蜂窝石材板块1靠近室内环境的端面的四周，在相邻的蜂窝石材板块1之间，相邻的连接型材4通过连接件5与横梁3或立柱2固定连接。

连接型材4设置为通长的铝型材，包括连接段Ⅰ4-1、连接段Ⅱ4-2、支撑段4-3，连接段Ⅰ4-1和连接段Ⅱ4-2平行设置，支撑段4-3垂直设置于连接段Ⅰ4-1与连接段Ⅱ4-2之间，连接段Ⅰ4-1与连接段Ⅱ4-2之间设置有加强段4-4，加强段4-4与支撑段4-3平行设置。蜂窝石材板块1靠近室内环境的端面的四周分别间隔设置有预埋螺栓6，在本实施例中，上述四周的四个边部上分别间隔设置有两个预埋螺栓6，连接段Ⅱ4-2上沿连接型材4的长度方向间隔设置有螺栓孔，连接段Ⅱ4-2与蜂窝石材板块1通过螺栓固定连接，在将连接型材4安装到蜂窝石材板块1时，将连接段Ⅰ4-1、连接段Ⅱ4-2和支撑段4-3形成的凹槽4-5的开口朝向蜂窝石材板块1的外侧。连接件设5置长条状，连接件5的一侧插入连接型材4的凹槽4-5中、另一侧插入相邻蜂窝石材板块1的连接型材4的凹槽4-5中，连接件5的两侧分别与连接型材4连接段Ⅰ4-1的下端面接触，连接件5的中部沿其长度方向间隔设置有螺钉孔，连接件5与横梁3或立柱2通过机制螺钉9固定连接，进而将相邻的蜂窝石材板块1与横梁3或立柱2固定连接在一起。相邻的蜂窝石材板块1之间的连接缝隙采用泡沫棒7和耐候密封胶8作防水处理。

本实用新型中，通过在菱形的蜂窝石材板块1中靠近室内环境的一端的四周分别安装有连接型材4，在相邻的蜂窝石材板1间，相邻的连接型材4之间通过连接件5与横梁3或立柱2连接在一起，进而构成蜂窝石材外围护系统，有效解决了现有的结构主体无法安装非矩形板块的问题，能够满足不同建筑外观装饰的要求，外饰美观、大方，具有较好的整体性和平整性，并且本实用新型结构简单、受力合理、连接强度高，便于安装和拆卸，施工效率高，值得推广。

上述说明并非是对本实用新型的限制，本实用新型也并不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也应属于本实用新型的保护范围。
