一种新型的调味品盒的制作方法

本发明涉及厨房用具技术领域，具体是指一种新型的调味品盒。

背景技术：

随着科技的发展和人们生活水平的提高，出现在人们生活中的各种粉状、液体调料越来越多，少则六七种多则十几种，如果都单独散放在厨房比较凌乱、占用空间大，而且液体的瓶子容易打翻，在具体使用时直接倒取用量的多少不好控制，粉状的调料则容易受潮结团，倒取量也不好控制，而且瓶瓶罐罐袋袋的调料太多容易倒错，炒菜时需要逐个打开，延长了放调料的时间。

为了解决上述问题出现了各种用于盛放调料的调料盒，现有技术中用于盛放粉状调料的调料盒的结构主要是几个设置在一起的小盒子，所述的盒子上设有盖子，在具体使用时用掀开盖子用勺子挖取里面的调料，此种结构的调料盒在使用时不管是用哪个调料打开盖子后，调料都是全部裸露在外面，调料极易受潮，影响调料本身的味道。现有技术中用来盛放液体的调料盒采用的是按压式结构，主要包括安装架，所述的安装架上设有倒立的瓶子，瓶子的端口设有按压阀，此种结构的调料盒瓶子必须要倒立放置，液体从上往下流出，瓶子的下方还要留有用于接液体的空间，此种结构的调料盒整体的体积较大、占用空间也大，不方便使用，而且现有技术中的液体调料盒和粉状调料盒都是单独的，不方便使用而且占用空间大，也不好整理。

技术实现要素：

本发明要解决的技术问题是克服以上技术缺陷，提供一种结构简单、方便使用、占用空间小、防潮的一种新型的调味品盒。

为解决上述技术问题，本发明提供的技术方案为：一种新型的调味品盒，包括下盒体和上盒体，所述的下盒体内设有至少两个液体瓶，所述的上盒体内设有隔板将上盒体分为多个调料盒，所述的调料盒的上方设有盖体一，所述的调料盒底部为倾斜结构并且设有调料出口，所述的调料出口处设有凹槽，所述的凹槽的上方设有与凹槽相对应的盖体二，所述的液体瓶上设有液体入口、液体出口、单向进气阀一和减压阀，所述的下盒体上设有与液体瓶上进气单向阀连接的按压装置和与液体瓶上液体出口连接的开关装置，所述的液体入口处设有盖体三，所述的按压装置控制开关装置的开启和关闭。

本发明与现有技术相比的优点在于：本发明的调料盒结构简单，可同时存放粉状和液体调料，而且密封效果好，可延长调味品的保存时间防止调味品受到污染，告别了传统调味品瓶装需逐一打开的缺点，本产品仅需按一按即可出液，松开按钮即可密封保存，将粉状和液体的调料盒相结合占用空间小，方便使用，出料容易控制，大大增加了厨房的整洁度。

作为改进，所述的按压装置包括按钮、与按钮连接的活动连杆和设置在下盒体上的套管，所述的套管 内设有与活动连杆连接的活塞，活塞的另一端设有弹簧，所述的套管上设有单向进气阀二，所述的套管与单向进气阀一之间设有连接管一，所述的按钮上设有推动开关装置开启的活动臂，所述的按钮的下方设有复位弹片。按压按钮后带动活塞在套管内运动，从而向液体瓶内加压，使液体流出液体瓶，同时按钮上的活动臂推动开关装置上的水龙头开关，使水龙头开挂打开从而释放液体，使液体流出，松开按钮时水龙头开关自动关闭，按钮在复位弹片的最用下复位，同时带动活塞运动使套管内吸入空气，以便下次使用，减压阀的设置可保证液体瓶内有一定的压力，到达一定压力时泄压，防止加压空气大于出液量而导致储存室压力过大，使按钮按不下去，另一方面考虑到调味品不适合在高压的环境下保存，

作为改进，所述的开关装置包括水龙头开关、与水龙头开关连接用于水龙头开关复位的复位弹簧和管状出液口，所述的水龙头开关和液体出口之间设有连接管二。按压装置上的按钮在按压时同时带动水龙头开关打开，结构简单、使用方便。

作为改进，所述的下盒体和上盒体之间为可拆卸连接，可拆卸连接可使粉状调料盒和液体调料盒分开使用。

作为改进，所述的下盒体和上盒体之间的可拆卸连接是指在下盒体的顶部设有磁铁一，所述的上盒体的底部设有与下盒体上磁体一相对应的磁体二，此种可拆卸结构简单，安装和拆卸都非常方便。

作为改进，所述的盖体三与液体瓶之间为螺纹配合，所述的下盒体上在位于盖体三处设有铰接的加液后盖，盖体三与液体瓶之间的螺纹连接密封效果好，加液后盖的设置使本发明的产品外形美观，防止下盒体内进入灰尘。

作为改进，所述的加液后盖的个数为一个，同时覆盖在若干个液体瓶上，由于液体瓶上已经设有盖体三，可以起到很好的密封作用，就没有必要再在每个液体瓶处设置加液后盖，设置一个即可，结构简单，方便加工和使用。

作为改进，所述的下盒体和上盒体上分别设有用于标示相应位置处盛放什么调料的标签，标签的设置方便分别调料，方便使用。

作为改进，所述的管状出液口的下方设有小托盘，小托盘的设置可使每次接完液体调料后防止液体调料滴落到桌面上。

作为改进，所述的盖体一、盖体二与调料盒之间均为铰接，此种机构简单，使用方便。

附图说明

图1是本发明一种新型的调味品盒的主视图的结构示意图。

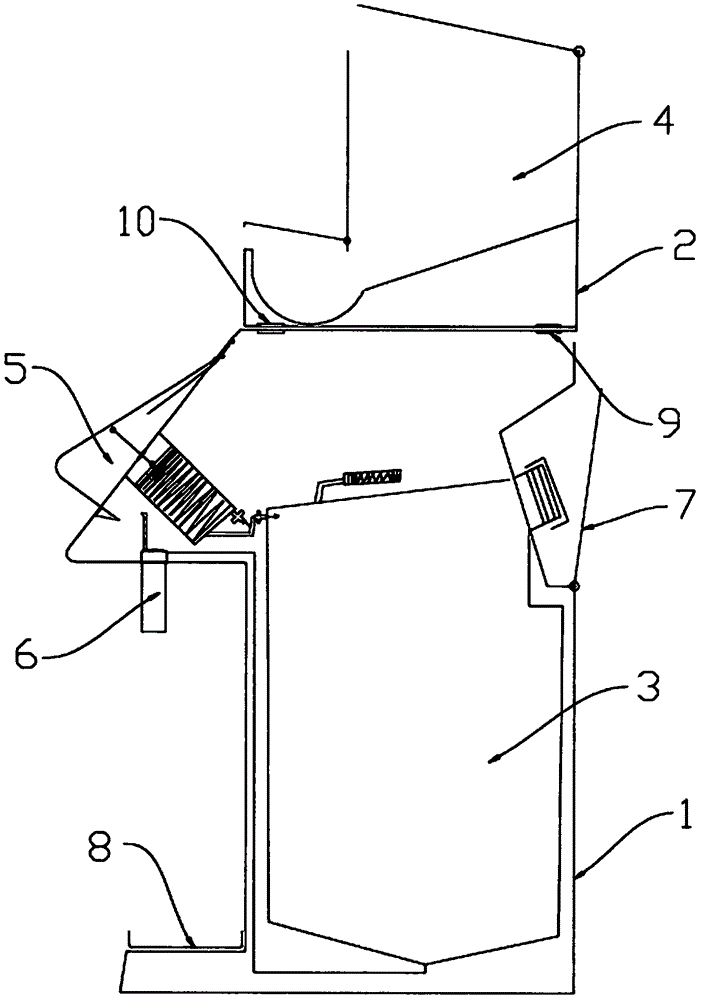

图2是本发明一种新型的调味品盒的侧面剖视图的结构示意图。

图3是本发明一种新型的调味品盒的后视图的结构示意图。

图4是本发明一种新型的调味品盒的上盒体的结构示意图。

图5是本发明一种新型的调味品盒的下盒体的结构示意图。

如图所示：1、下盒体，2、上盒体，3、液体瓶，3.1、液体入口，3.2、液体出口，3.3、单向进气阀一，3.4、减压阀，3.5、盖体三，4、调料盒，4.1、盖体一，4.2、调料出口，4.3、凹槽，4.4、盖体二，5、按 压装置，5.1、按钮，5.2、活动连杆，5.3、套管，5.4、活塞，5.5、单向进气阀二，5.6、连接管一，5.7、活动臂，5.8、复位弹片，6、开关装置，6.1、水龙头开关，6.2、管状出液口，6.3、连接管二，7、加液后盖，8、小托盘，9、磁铁一，10、磁铁二。

具体实施方式

下面结合附图对本发明做进一步的详细说明。

结合附图，一种新型的调味品盒，包括下盒体1和上盒体2，所述的下盒体1内设有至少两个液体瓶3，所述的上盒体2内设有隔板将上盒体2分为多个调料盒4，所述的调料盒4的上方设有盖体一4.1，所述的调料盒4底部为倾斜结构并且设有调料出口4.2，所述的调料出口4.2处设有凹槽4.3，所述的凹槽4.3的上方设有与凹槽4.3相对应的盖体二4.4，所述的液体瓶3上设有液体入口3.1、液体出口3.2、单向进气阀一3.3和减压阀3.4，所述的下盒体1上设有与液体瓶3上进气单向阀3.3连接的按压装置5和与液体瓶3上液体出口3.2连接的开关装置6，所述的液体入口3.1处设有盖体三3.5，所述的按压装置5控制开关装置6的开启和关闭。

所述的按压装置5包括按钮5.1、与按钮5.1连接的活动连杆5.2和设置在下盒体1上的套管5.3，所述的套管5.3内设有与活动连杆5.2连接的活塞5.4，活塞5.4的另一端设有弹簧，所述的套管5.3上设有单向进气阀二5.5，所述的套管5.3与进气单向阀3.3之间设有连接管一5.6，所述的按钮5.1上设有推动开关装置6开启的活动臂5.7，所述的按钮5.1的下方设有复位弹片5.8。

所述的开关装置6包括水龙头开关6.1、与水龙头开关6.1连接用于水龙头开关6.1复位的复位弹簧和管状出液口6.2，所述的水龙头开关6.1和液体出口3.2之间设有连接管二6.3。

所述的下盒体1和上盒体2之间为可拆卸连接。

所述的下盒体1和上盒体2之间的可拆卸连接是指在下盒体1的顶部设有磁铁一9，所述的上盒体2的底部设有与下盒体1上磁体一相对应的磁体二10。

所述的盖体三3.5与液体瓶3之间为螺纹配合，所述的下盒体1上在位于盖体三3.5处设有铰接的加液后盖7。

所述的加液后盖7的个数为一个，同时覆盖在若干个液体瓶3上。

所述的下盒体1和上盒体2上分别设有用于标示相应位置处盛放什么调料的标签。

所述的管状出液口6.2的下方设有小托盘8。

所述的盖体一4.1、盖体二4.4与调料盒4之间均为铰接。

本发明的调料盒粉状调料盒部分采用地心重力原理，用勺子在出料口取料，调料盒内调味品受重力作用自动填补出料口进入凹槽内，方便下次使用，取料时掀起盖体二，由于只有凹槽内有部分调料，调料与外界的接触小，而且凹槽内的调料下次使用时就会被用掉，可以有效的防止粉状调料受潮。液体调料盒部分采用空气压力的原理，按下按钮时按钮的1/3行程利用活塞原理往储液室加压，1/3行程过后按钮底座 打开出液口，并继续加压出液，瓶内无液体调料时从液体入口处添加。

以上对本发明及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本发明的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本发明创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本发明的保护范围。
