一种市政工程用可调宽窄深浅锯槽机的制作方法

本实用新型涉及市政施工机械设备技术领域，具体为一种市政工程用可调宽窄深浅锯槽机。

背景技术：

在市政工程和建筑工程等土木工程领域中，使用现有的开槽槽机，由于为单锯片作业开槽锯槽，效率低下大大延长来施工作业时间，对不同高矮的施工人员都使用一种高度的机器操作起来非常不顺手，现有机器对开槽锯槽深浅调整的也不是很理想，所以，现在需要一种能够调节宽窄深浅的锯槽机。

技术实现要素：

本实用新型的目的在于提供一种市政工程用可调宽窄深浅锯槽机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种市政工程用可调宽窄深浅锯槽机，包括齿条安装板，所述齿条安装板上安装有两个宽度调整滑动件，所述宽度调整滑动件由锯槽机主体和驱动齿轮组成，所述锯槽机主体由Y160M-6转动电机、轮锯从动轮、更换式轮锯、轮锯转动轴、轮锯固定杆、传动皮带和轮锯主动轮组成，所述齿条安装板两端均安装有纵向移动滑块，所述纵向移动滑块中间安装有固定立杆，所述固定立杆底端安装有吸盘主体，所述吸盘主体由小型液压油泵、液压缸固定件、液压缸主体、吸盘挡板和胶质吸盘组成。

优选的，所述齿条安装板上端安装有齿条板。

优选的，所述Y160M-6转动电机输出端安装有轮锯主动轮，所述轮锯主动轮和轮锯从动轮之间通过传动皮带连接，所述传动皮带外侧安装有轮锯固定杆。

优选的，所述轮锯从动轮中间安装有轮锯转动轴，所述轮锯转动轴末端安装有更换式轮锯。

优选的，所述液压缸主体上端安装有小型液压油泵，所述液压缸主体两侧安装有液压缸固定件。

优选的，所述液压缸主体下端安装有胶质吸盘，所述胶质吸盘上端两侧安装有吸盘挡板。

与现有技术相比，本实用新型的有益效果是：本实用新型结构科学、合理，使用方便、高效，本实用新型中的宽度调整滑动件能够通过驱动齿轮和齿条板之间的相互配合，能够实现宽度的调节，再通过纵向移动滑块在固定立杆上的移动，就能够进行深度的调节，且设备在工作的时候，通过吸盘主体的吸附力，能使设备工作更加安全可靠。

附图说明

图1为本实用新型的主视结构示意图；

图2为本实用新型的锯槽机主体主视结构示意图；

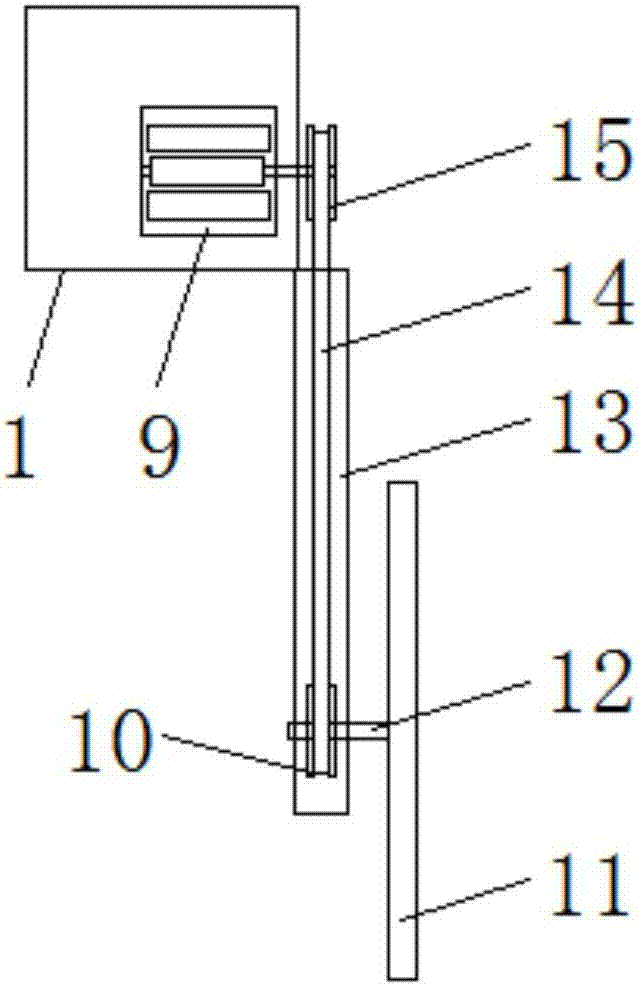

图3为本实用新型的锯槽机主体侧视结构示意图；

图4为本实用新型的吸盘主体主视结构示意图。

图中：1-锯槽机主体；2-驱动齿轮；3-宽度调整滑动件；4-齿条板；5-齿条安装板；6-纵向移动滑块；7-固定立杆；8-吸盘主体；9-Y160M-6转动电机；10-轮锯从动轮；11-更换式轮锯；12-轮锯转动轴；13-轮锯固定杆；14-传动皮带；15-轮锯主动轮；16-小型液压油泵；17-液压缸固定件；18-液压缸主体；19-吸盘挡板；20-胶质吸盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种市政工程用可调宽窄深浅锯槽机，包括齿条安装板5，齿条安装板5上安装有两个宽度调整滑动件3，宽度调整滑动件3能够调整两个轮锯之间的距离，从而实现宽度的可调节性，宽度调整滑动件3由锯槽机主体1和驱动齿轮2组成，锯槽机主体1由Y160M-6转动电机9、轮锯从动轮10、更换式轮锯11、轮锯转动轴12、轮锯固定杆13、传动皮带14和轮锯主动轮15组成，齿条安装板5两端均安装有纵向移动滑块6，纵向移动滑块6能够在固定立杆7上进行移动，能够实现深度的调节，纵向移动滑块6中间安装有固定立杆7，固定立杆7底端安装有吸盘主体8，通过吸盘主体8的吸附力，能够使设备稳定的固定在某处，能够使设备在工作的过程中，不会出现事故，吸盘主体8由小型液压油泵16、液压缸固定件17、液压缸主体18、吸盘挡板19和胶质吸盘20组成，齿条安装板5上端安装有齿条板4，Y160M-6转动电机9输出端安装有轮锯主动轮15，轮锯主动轮15和轮锯从动轮10之间通过传动皮带14连接，传动皮带14能够带动轮锯从动轮10进行转动，从而带动更换式轮锯11进行转动，达到驱动的目的，传动皮带14外侧安装有轮锯固定杆13，轮锯从动轮10中间安装有轮锯转动轴12，轮锯转动轴12末端安装有更换式轮锯11，液压缸主体18上端安装有小型液压油泵16，液压缸主体18两侧安装有液压缸固定件17，液压缸主体18下端安装有胶质吸盘20，胶质吸盘20上端两侧安装有吸盘挡板19。

具体使用方式：本实用新型工作中，使用者通过设备中的吸盘主体8将设备固定在需要进行锯槽的地方，通过驱动齿轮2带动着宽度调整滑动件3在齿条板4上移动，调整轮锯之间的宽度，通过纵向移动滑块6在固定立杆7上移动，调整轮锯的深度，即可开始进行锯槽作业了，至此，整个设备的工作流程完成。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
