柜体及其门体阻尼装置的制作方法

本发明涉及门体配件，更具体地，涉及一种柜体及其门体阻尼装置。

背景技术：

供电局所管辖的电气设备数量庞大，多数电气设备存在汇控柜门。而实际管理中部分柜门未安装柜门阻尼装置；且部分柜门安装的传统气弹簧阻尼器则结构复杂、使用寿命短，造成部分气弹簧阻尼器形同虚设，处于失效状态。而现有电气设备汇控柜内多有精密电子设备、继电器等，对电气设备运行起着至关重要的作用，柜门对柜体造成的剧烈震动可能导致设备损坏或者继电器误动作。因此，一种结构简单、安装灵活、适用性高、具有足够的支撑强度和使用寿命，并且使柜门支撑的可靠性能得到有效提升的门体阻尼装置显得十分必要。

技术实现要素：

基于此，本发明在于克服现有技术的缺陷，提供一种门体阻尼装置和柜体。

其技术方案如下：

一种门体阻尼装置，包括：第一导轨、第一轨轮、第一支撑杆和支架，所述第一支撑杆一端与支架转动连接，另一端与第一轨轮连接，所述第一导轨上设有长导孔，长导孔内侧设有阻尼元件，所述第一轨轮置于长导孔内。所述门体阻尼装置装设于带有柜门的柜体上，所述支架设于柜体本体靠柜门一侧的底部，所述第一导轨和设于柜门内侧下方位置。所述门体阻尼装置中的第一轨轮在第一支撑杆的带动下，根据柜门的开合在长导孔内滑动，长导孔内侧的阻尼元件使柜门开启和关闭时速度相对均匀。所述门体阻尼装置结构简单，安装灵活，适用性高，长导孔内侧的阻尼元件使柜门开启时速度相对均匀，防止开启速度过大造成震动，损坏柜门或与柜门连接的柜体内的精密仪器或造成柜体内精密仪器的开关误动作。

在其中一个实施例中，所述阻尼元件为所述长导孔内侧的磨砂面或设于长导孔内侧的橡胶条或硅胶条，所述橡胶条或硅胶条覆盖于长导孔内侧。

在其中一个实施例中，所述长导孔的至少一端设有锁定孔。当第一轨轮滑动至长导孔一端的锁定孔时，锁定柜门，即当柜门完全开启时，能可靠锁定柜门，避免柜门因强风剧烈震动，损坏柜门或与柜门连接的柜体内的精密仪器，或造成柜体内精密仪器的开关误动作。

在其中一个实施例中，所述第一轨轮呈三层塔状结构，包括直径逐渐减小且依次叠加的第一层、第二层和第三层；所述第三层的尺寸与长导孔的尺寸相匹配，以便第一轨轮在第一导轨内滑动，所述第二层的尺寸与长导孔两端的锁定孔的尺寸相匹配，以便第一轨轮滑动至长导孔的锁定孔时锁定第一轨轮不再滑动，第一层的直径最大，使得第一轨轮卡设于长导孔中，不会轻易脱落。

在其中一个实施例中，所述第一轨轮的第三层上套设有弹簧。所述第一轨轮套设弹簧在长导孔内滑动时，所述弹簧处于压缩状态，当第一轨轮滑动至锁定孔时，弹簧由压缩状态变为松弛状态产生张力，使第一轨轮到达锁定孔时能在重力和弹簧的双重作用下使得第一轨轮的第二层可靠滑入锁定孔，从而使柜门可靠固定。

在其中一个实施例中，所述第一导轨包括底板和与底板一侧边缘连接的侧板，所述长导孔设于底板上。侧板则作为第一导轨的固定机构，将侧板固定于柜门上，则完成了第一导轨与柜门的固定。

在其中一个实施例中，所述侧板上设有通孔。侧板可通过使用强力胶粘贴于柜门上，也可使用螺栓固定于柜门上，当使用螺栓固定时，侧板上设有用于固定侧板的通孔。

在其中一个实施例中，所述支架为Z型支架。所述Z型支架下端设于柜体本体的底部平面上，Z型支架的上端则与第一支撑杆转动连接，使得第一支撑杆随着柜门的开合转动，以此带动第一轨轮在长导孔内滑动。

在其中一个实施例中，还包括支架扣、第二导轨、第二轨轮和第二支撑杆，所述支架扣与支架固定连接，所述第二支撑杆一端与支架扣转动连接，另一端与第二轨轮连接，所述第二导轨上设有长导孔，长导孔内侧设有阻尼元件，所述第二轨轮置于长导孔内；所述第二导轨、第二轨轮、第二支撑杆分别与第一导轨、第一轨轮以及第一支撑杆的结构相同。此情况相当于增设了一组门体阻尼装置，当柜门较大或为了取得更好的阻尼效果时，可通过增设支架扣于支架上，再增设第二导轨、第二轨轮、第二支撑杆与支架扣配合连接形成具有两组导轨的门体阻尼装置，提高了防震的可靠性，保证柜门或与柜门连接的柜体内的精密仪器不受强震的影响。

本发明还提供一种柜体，包括柜体本体与柜门，所述柜门上采用了上述任意一个所述的门体阻尼装置，所述支架设于柜体本体靠柜门一侧的底部，所述第一导轨和/或第二导轨设于柜门内侧下方位置。柜体采用了如上所述的门体阻尼装置后，保证了在实际运行中，工作人员在打开柜门期间，不会因为强风或打开柜门的速度过大而造成柜门剧烈晃动，确保柜内精密电子设备、继电器等元件能稳定准确工作，避免由于元器件内部接点抖动造成开关误动作的事件，保证了电网的可靠运行。

本发明的有益效果在于：

所述门体阻尼装置结构简单，安装灵活，适用性高，长导孔内侧的阻尼元件使柜门开启时速度相对均匀，防止开启速度过大造成震动，损坏柜门或与柜门连接的柜体内的精密仪器或造成柜体内精密仪器的开关误动作。

当第一轨轮滑动至长导孔的锁定孔时，锁定柜门，即当柜门完全开启时，能可靠锁定柜门，避免柜门因强风剧烈震动，损坏柜门或与柜门连接的柜体内的精密仪器，或造成柜体内精密仪器的开关误动作。所述第三层的尺寸与长导孔的尺寸相匹配，以便轨轮在导轨内滑动，所述第二层的尺寸与长导孔两端的锁定孔的尺寸相匹配，以便轨轮滑动至长导孔的锁定孔时锁定轨轮不再滑动，第一层的直径最大，使得轨轮卡设于长导孔中，不会轻易脱落。使轨轮到达锁定孔时能在重力和弹簧的双重作用下中部可靠滑入锁定孔，从而使柜门可靠固定。

附图说明

图1为本发明的门体阻尼装置结构示意图；

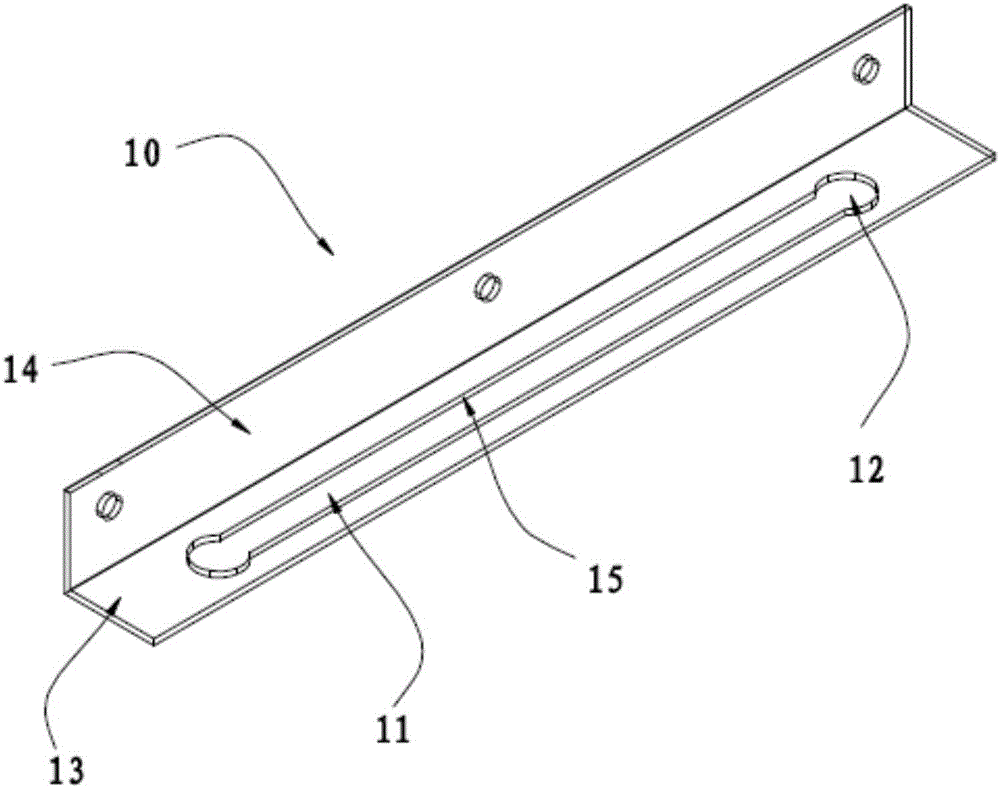

图2为本发明的门体阻尼装置的第一导轨结构示意图；

图3为本发明的门体阻尼装置的第一轨轮结构示意图；

图4为本发明的门体阻尼装置加装支架扣的结构示意图。

附图标记说明：

10、第一导轨；11、长导孔；12、锁定孔；13、底板；14、侧板；15、长导孔内侧；20、第一轨轮；21、第一层；22、第二层；23、第三层；24、开口销；25、倒角；30、第一支撑杆；40、支架；41、螺纹孔；50、弹簧；60、支架扣；70、实心销；80、定位销；10'、第二导轨；20'、第二轨轮；30'、第二支撑杆。

具体实施方式

为使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施方式，对本发明进行进一步的详细说明。应当理解的是，此处所描述的具体实施方式仅用以解释本发明，并不限定本发明的保护范围。

如图1和图2所示的一种门体阻尼装置，包括：第一导轨10、第一轨轮20、第一支撑杆30和支架40，所述第一支撑杆30一端与支架40转动连接，另一端与第一轨轮20连接，所述第一导轨10上设有长导孔11，长导孔内侧15设有阻尼元件，所述第一轨轮20置于长导孔11内。所述门体阻尼装置装设于带有柜门的柜体上，所述支架40设于柜体本体靠柜门一侧的底部，所述第一导轨10设于柜门内侧下方位置。柜门的开合过程中，所述门体阻尼装置中的第一轨轮20在第一支撑杆30的带动下于长导孔11内滑动，长导孔内侧15的阻尼元件使柜门开启和关闭时速度相对均匀。所述门体阻尼装置结构简单，安装灵活，适用性高，长导孔内侧15的阻尼元件使柜门开启和关闭时速度相对均匀，防止开启速度过大造成震动，损坏柜门或与柜门连接的柜体本体内的精密仪器或造成柜体内精密仪器的开关误动作。

本实施例中，所述阻尼元件为长导孔内侧15表面的磨砂面，磨砂面的表面粗糙度Ra保持在10-20之间，以保证柜门在开启过程中速度不会过快。在其他实施例中，长导孔内侧15内可设置橡胶条或硅胶条作为阻尼元件覆盖于长导孔内侧15表面。

所述长导孔11的至少一端设有锁定孔12。由于安装环境的多元化，使得第一导轨10可能需要根据具体情况正装或者反装，因此在本实施例中，长导孔11的两端均设置锁定孔12，以便配合多元化的安装。安装后的实际运用中，只需用到其中一个锁定孔12以固定柜门。当第一轨轮20滑动至长导孔11其中一端的锁定孔12时，锁定柜门，即当柜门完全开启时，能可靠锁定柜门，避免柜门因强风剧烈震动，损坏柜门或与柜门连接的柜体内的精密仪器，或造成柜体内精密仪器的开关误动作。第一导轨10的安装位置应根据现场情况合理设置以确保柜门关闭时，第一轨轮20不落入长导孔11另一端的锁定孔12导致柜门锁定而无法打开。

如图1结合图3所示，所述第一轨轮20呈三层塔状结构，包括直径逐渐减小且依次叠加的第一层21、第二层22和第三层23；所述第三层23的尺寸与长导孔11的尺寸相匹配，以便第一轨轮20在导轨内滑动，所述第二层22的尺寸与长导孔11两端的锁定孔12的尺寸相匹配，以便第一轨轮20滑动至长导孔11的锁定孔12时锁定第一轨轮20不再滑动，第一层21的直径最大，使得第一轨轮20卡设于长导孔11中，不会轻易脱落。所述第二层22与第三层23的连接处设有倒角25，使得第一轨轮20的第二层22滑动至锁定孔12时具有缓冲作用。本实施例中，第一轨轮20第一层21的直径为18mm，第二层22的直径为14mm，第三层23的直径为10mm，所述第一层21的直径大于锁定孔12的孔径，使得第一轨轮20不会从锁定孔12中脱落。本实施例中，第一轨轮20为中空结构，与第一支撑杆30的一端通过定位销80固定，所述定位销80与第一支撑杆30焊接连接，所述第一轨轮20套设于定位销80上。

所述第一轨轮20的第三层23上套设有弹簧50，弹簧50孔径小于第一层21的直径，所述定位销80的端部设有开口销24。所述开口销24穿设于定位销80的端部，使弹簧50位于第一层21与开口销24之间，防止弹簧50从第一轨轮20上脱落。所述第一轨轮20在长导孔11内滑动时，所述第一支撑杆30位于第一导轨10的一侧，所述弹簧50位于第一导轨10的相对另一侧，且所述弹簧50被夹置在第一导轨10与开口销24之间处于压缩状态，因而弹簧50能提升第一轨轮20与第一导轨10之间的紧配合，加强阻尼效果。当第一轨轮20滑动至锁定孔12时，处于压缩状态的弹簧50产生张力，使得第一轨轮20的第二层22能可靠滑入锁定孔12。由于第二层22的尺寸大于长导孔11的尺寸，可防止第一轨轮20反向进入长导孔11内，从而使柜门可靠固定在第一轨轮20的第二层22与锁定孔12配合的位置。当需要再次操作柜门时，需克服弹簧50的张力，使第二层22脱离锁定孔12，如此方可使第三层23进入长导孔11内，进而使第一轨轮20在长导孔11内滑动。

所述第一导轨10包括底板13和与底板13一侧边缘连接的侧板14，所述长导孔11设于底板13上。侧板14则作为第一导轨10的固定机构，将侧板14固定于柜门上，则完成了第一导轨10与柜门的固定。本实施例中，第一导轨10采用304不锈钢材质，避免了室外工作时候发生生锈的情况。所述第一导轨10底板13和侧板14的尺寸为300mm*30mm*2mm，长导孔11的尺寸为224mm*11mm，与第一轨轮20的第三层23的直径10mm相匹配，锁定孔12的孔径为16mm，与第二层22的直径14mm相匹配且小于第一层21的直径。

侧板14可通过使用强力胶粘贴于柜门上，也可使用螺栓固定于柜门上，当使用螺栓固定时，侧板14上设有用于固定侧板14的通孔。本实施例中，所述通孔的孔径为7mm。

所述支架40为Z型支架。所述Z型支架下端设有三个用于螺栓固定的螺纹孔41，所述Z型支架下端设于柜体本体的底部平面上，Z型支架的上端设有与第一支撑杆30连接的通孔；所述第一支撑杆30两端各设有一个通孔，将实心销70穿过Z型支架的通孔与第一支撑杆30的通孔，并在实心销70下部穿设开口销24，以实现Z型支架与第一支撑杆30一端转动连接。所述第一支撑杆30另一端的通孔通过定位销80与第一轨轮20连接，使得第一支撑杆30随着柜门的开合转动，以此带动第一轨轮20在长导孔11内滑动。

如图4所示，一实施例中，还包括支架扣60、第二导轨10'、第二轨轮20'、第二支撑杆30'。所述Z型支架的中间段设有用于固定支架扣60的通孔，所述支架扣60与支架40固定连接。所述第二支撑杆30'一端与支架扣60转动连接，另一端与第二轨轮20'连接。所述第二导轨10'上设有长导孔11，长导孔内侧15设有阻尼元件，所述第二轨轮20'置于长导孔11内；所述第二导轨10'、第二轨轮20'、第二支撑杆30'分别与第一导轨10、第一轨轮20以及第一支撑杆30的结构相同，且工作原理及各部件之间的连接方式与上一实施例相同。本实施例中，支架扣60的形状为L型，所述支架扣60的一端设有与第二支撑杆30'转动连接的通孔，另一端设有与Z型支架的中间段连接的螺纹孔，所述Z型支架与支架扣60的连接通过螺栓固定连接。在其他实施例中，支架扣60还可为Z型。

此实施例中增设了一组门体阻尼装置，当柜门较大或为了取得更好的阻尼效果时，可通过增设支架扣60于支架40上，通过再增设第二导轨10'、第二轨轮20'、第二支撑杆30'与支架扣60配合连接形成具有两组导轨的门体阻尼装置，提高了防震的可靠性，保证柜门或与柜门连接的柜体内的精密仪器不受强震的影响。

一实施例还提供一种柜体，包括本体与柜门，所述柜门上采用了上述任意一个所述的门体阻尼装置，所述支架40设于本体靠柜门一侧的底部，所述第一导轨10和/或第二导轨10'设于柜门内侧下方位置。柜体采用了如上所述的门体阻尼装置后，保证了在实际运行中，工作人员在打开柜门期间，不会因为强风或打开柜门的速度过大而造成柜门剧烈晃动，确保柜内精密电子设备、继电器等元件能稳定准确工作，避免由于元器件内部接点抖动造成开关误动作的事件，保证了电网的可靠运行。

另外，本发明的门体阻尼装置还可运用于各种箱体上。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
