可调节的钩闩锁的制作方法

本申请涉及并且要求共同拥有且共同尚待审决的2015年9月1日提交的标题为“可调节的钩闩锁(ADJUSTABLE HOOK LATCH)”的美国临时专利申请No.62/212,669的权益，该专利申请的全部通过引用并入本文。

技术领域

本发明涉及闩锁，并且更具体地涉及可调节的钩闩锁。

技术实现要素：

本发明要解决的技术问题是提供一种可调节的闩锁，该闩锁提供恒定的转矩来调节两个安装点之间的距离。

在一个实施方式中，闩锁包括壳体，该壳体具有第一端、与第一端相对的第二端、从第一端延伸到第一端和第二端中间的位置的第一腔室、从第一端延伸到第一端和第二端中间的位置的第二腔室；安置在第一腔室内的圆筒，其中，该圆筒包括具有中空部的主体、安置在主体的中空部内的压缩弹簧、以及安置在压缩弹簧的靠近壳体的第一端的那一端的球；可滑动地安置在壳体的第二腔室内并且包括杆和在杆的一端的钩头的钩；围绕钩的杆安置并且进一步安置在壳体的第一端的星形轮，其中，该星形轮包括杆和凸缘，该凸缘位于杆的一端并且具有与壳体的第一端并置的面和形成在该面内的第一多个孔，其中，球对准并且啮合星形轮的第一多个孔中的一个以将星形轮保持在第一位置，其中，星形轮可以相对于壳体可旋转地移动，从而当星形轮被旋转时，球脱离星形轮的第一多个孔中的一个以使得钩能够相对于壳体轴向地移动，并且其中，当星形轮被旋转时，球适于啮合星形轮的第一多个孔中的另一个从而将星形轮保持在第二位置；以及可枢转地附接至壳体的把手。

在一个实施方式中，把手通过枢轴销被附接至壳体。在一个实施方式中，当星形轮被旋转时，从枢轴销的中心到钩头的中心点所测量的钩的安装距离被调节。在一个实施方式中，圆筒包括形成在主体的一端并且具有开口的凸缘，并且星形轮包括环形部，其中，圆筒的凸缘的一部分被安置在星形轮的环形部与星形轮的凸缘之间，并且其中，圆筒的凸缘的该部分被安置成紧贴星形轮的环形部的面，并且其中，球穿过圆筒的凸缘的开口而突出。在一个实施方式中，星形轮的第一多个孔以圆形图案形成。在一个实施方式中，星形轮包括圆周边缘和形成在圆周边缘内的第二多个孔，第二多个孔中的每一个适于接纳外部工具，该外部工具用于相对于壳体旋转星形轮。

在一个实施方式中，把手可以在闭合位置与打开位置之间移动，在闭合位置，把手被可释放地附接至壳体，在打开位置，把手从壳体分离。在一个实施方式中，壳体包括带动销，并且其中，把手包括扳柄，当把手处于它的闭合位置时，该扳柄可以与壳体的带动销可释放地啮合。在一个实施方式中，把手包括一对相对的侧梁，每个侧梁包括在其中形成的槽、一对连杆、和套管，其中，每个连杆具有第一端和与该连杆的第一端相对的第二端，该套管将连杆的第一端彼此相互连接，并且其中，连杆的第二端被附接至枢轴销，并且其中，套管的一端延伸穿过槽中的一个并且套管的另一端延伸穿过槽中的另一个。在一个实施方式中，当把手被从它的打开位置移动到它的闭合位置时，钩被缩回。

在一个实施方式中，闩锁包括壳体，该壳体具有第一端、与第一端相对的第二端、从第一端延伸到第一端和第二端中间的位置的第一腔室、从第一端延伸到第一端和第二端中间的位置的第二腔室；安置在第一腔室内的圆筒，其中，该圆筒包括具有中空部的主体、安置在主体的中空部内的压缩弹簧、以及安置在压缩弹簧的靠近壳体的第一端的那一端的球；可滑动地安置在壳体的第二腔室内并且包括杆和在杆的一端的钩头的钩；以及围绕钩的杆并且在壳体的第一端安置的星形轮，其中，该星形轮包括杆和凸缘，该凸缘位于杆的一端并且具有与壳体的第一端并置的面和形成在该面内的第一多个孔，其中，球对准并且啮合星形轮的第一多个孔中的一个以将星形轮保持在第一位置，其中，星形轮可以相对于壳体可旋转地移动，从而当星形轮被旋转时，球脱离星形轮的第一多个孔中的一个以使得星形轮和钩能够相对于壳体轴向地移动，并且其中，球适于啮合星形轮的第一多个孔中的另一个从而将星形轮保持在第二位置。

在一个实施方式中，可调节的钩闩锁具有抗旋转特征部，该抗旋转特征部提供恒定的转矩来调节两个安装点之间的距离。在一个实施方式中，该抗旋转特征部是自闭合的从而防止对它的损害。在一个实施方式中，钩闩锁适于在航空领域使用，例如航空器门、引擎机舱等。在其它实施方式中，闩锁可以用于其它领域和应用。

相对于现有技术闩锁，本发明的闩锁的优点在于，它包括调节特征部，即，星形轮，该星形轮可以可旋转地移动从而使得球脱离星形轮的孔中的一个以使得钩能够轴向地移动并且相对于壳体被调节，同时提供恒定的转矩。球适于啮合星形轮的孔中的另一个从而将星形轮保持就位并且防止它无意的旋转。

附图说明

图1是根据一个实施方式的可调节的钩闩锁的底部透视图，该钩闩锁被示出处于闭合位置；

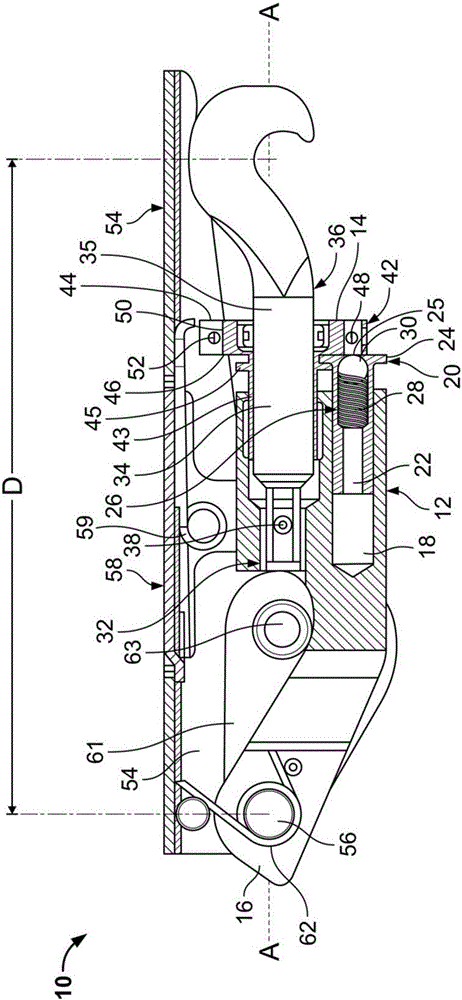

图2是图1中示出的钩闩锁的侧剖视图；和

图3是图1中示出的钩闩锁的底部透视图，但被示出处于打开位置。

具体实施方式

参见图1和2，在一个实施方式中，钩闩锁10具有壳体12，该壳体12具有第一端14和与第一端14相对的第二端16。在一个实施方式中，壳体12包括第一腔室18，该第一腔室18从第一端14延伸到壳体12的第一端14和第二端16中间的位置。在一个实施方式中，第一腔室18被设定尺寸和形状以可滑动地接纳圆筒(cylinder)20。在一个实施方式中，圆筒20包括细长的主体22和位于主体22的一端的凸缘24。在一个实施方式中，凸缘24是圆形的。在一个实施方式中，凸缘24包括在其中形成的圆形的、位于中心的开口25。在一个实施方式中，圆筒20的主体22包括中空部26，该中空部26被设定尺寸和形状以接纳压缩弹簧28和安置在压缩弹簧28的一端并且靠近壳体12的第一端14的球30。在一个实施方式中，凸缘24的开口25与圆筒20的中空部26相连通。在一个实施方式中，压缩弹簧28和球30嵌套在由第一腔室18引导(guided)的圆筒20的中空部26中。在一个实施方式中，球30的表面穿过主体22的凸缘24的开口25而突出。

还是参见图1和2，在一个实施方式中，壳体12包括第二腔室32，该第二腔室32从第一端14延伸到第一端14和第二端16中间的一点。在一个实施方式中，第二腔室32相对于壳体12的纵向轴线A-A被安置在第一腔室18之上，如图中所定向和示出的那样。在一个实施方式中，第二腔室32被设定尺寸和形状以接纳钩34，该钩34具有杆35和形成于杆35的一端上的钩头36。在一个实施方式中，第二腔室32被设定尺寸和形状以可滑动地接纳钩34的杆35。在一个实施方式中，带动销38穿过钩34的杆35的一端横向地延伸到壳体12的纵向轴线A-A并且在它相对的侧部40(仅有一个侧部40在图1中示出)从壳体12向外突出。

在一个实施方式中，星形轮42被安置在钩34的杆35上并且与壳体12的第一端14并置。在一个实施方式中，星形轮42包括被设定尺寸和形状以接纳钩34的杆35的中空的、细长的杆43、位于杆35的一端的凸缘44、以及从杆35向外延伸并且位于靠近凸缘44的环形部45。在一个实施方式中，圆筒20的凸缘24的一部分被安置在环形部45与星形轮42的凸缘44之间。在一个实施方式中，星形轮42的凸缘44包括具有第一多个孔48的面46和具有第二多个孔52的圆周边缘50，该第一多个孔48中的每一个被设定尺寸和形状以接纳球30穿过圆筒20的凸缘24而露出的部分，该第二多个孔52的每一个被设定尺寸和形状以接纳调整工具。在一个实施方式中，第一多个孔48的孔彼此间隔开并且形成圆形图案(pattern)。在一个实施方式中，星形轮42可相对于壳体12的纵向轴线A-A顺时针或逆时针可旋转地调节。在一个实施方式中，在压缩弹簧28的负荷下，圆筒20的凸缘24的一部分被安置并且紧贴星形轮42的环形部45的面被困在星形轮42的凸缘44与星形轮42的环形部45之间，同时球30对准并且啮合星形轮42的第一多个孔48中的一个。就这一点而言，球30上来自压缩弹簧28的压力防止星形轮42相对于纵向轴线A-A旋转。

参见图1到3，在一个实施方式中，钩闩锁10包括把手54，该把手54通过延伸穿过壳体12的第二端16的枢轴销56被可旋转地附接到壳体12的第二端16并且可从闭合位置移动到打开位置，反之亦然。在一个实施方式中，把手54包括具有棘爪60的扳柄58，该棘爪60在把手54处于它的闭合位置时啮合带动销38。在一个实施方式中，扳柄58包括扳柄弹簧59。在一个实施方式中，把手54包括一对相对的侧梁53，每个侧梁53包括穿过其中形成的槽57。在一个实施方式中，槽57中的每一个是圆角矩形的并且包括第一端57a和与第一端57a相对的第二端57b。在一个实施方式中，槽57中的每一个可以是矩形的或者由任何其它合适的形状组成。在一个实施方式中，把手54包括一对连杆(links)61和将每个连杆61的一端彼此相互连接的圆柱形的套管63。在一个实施方式中，套管63的一端63a延伸穿过槽57中的一个并且套管63的另一端63b延伸穿过槽57中的另一个。在一个实施方式中，连杆61的相对端被可旋转地连接到枢轴销56。当把手54处于它的闭合位置时，套管63的端63a、63b被安置为靠近槽57的端57a。

在一个实施方式中，当扳柄58被压缩时，棘爪60脱离带动销38以使得把手54能够从闭合位置移动到打开位置，并且由此将钩34从第一位置缩回到第二位置。就这一点而言，当把手54被从它的闭合位置移动到它的打开位置时，槽57将套管的端63a、63b移动过去直到端63a、63b啮合槽57的端57b以旋转连杆61，这反过来缩回钩34。在一个实施方式中，回位弹簧62环绕枢轴销56以将把手54保持在它的打开位置。

参见图2，钩34沿纵向轴线A-A的安装距离D(即，从枢轴销56的中心到钩头36的中心点所测量的)可以通过使用标准工具转动星形轮42而被调节，该标准工具啮合第二多个孔52中的一个或多个。就这一点而言，对星形轮42的转动在纵向方向上沿轴线A-A移动星形轮42并且和它一起驱动圆筒20，同时球30在来自压缩弹簧28的恒定的弹簧负荷之下脱离星形轮42的第一多个孔48中的一个并且而后啮合第一多个孔48中的另一个(例如，下一个邻近的孔)。

应当理解的是，本文所描述的实施方式仅是示例性的，并且本领域技术人员在不脱离本发明精神和范围的条件下可以对所述实施方式做出许多变更和修改。所有此种变更和修改均旨在被包括在权利要求的范围内。
