大型加压机盘车工具的制作方法

本实用新型涉及大型加压机的配套机械工具，更具体的说，涉及一种大型加压机盘车工具。

背景技术：

加压机的盘车是指在增压装置启动前，人为将增压装置的旋转轴转动几圈，用以判断由增压装置带动的负荷（即机械或传动部分）是否有卡死而阻力增大的情况，从而不会使增压装置的启动负荷变大而损坏。加压机每小时都要进行盘车作业，盘车工具原来为一根撬杠，在进行盘车作业时，将撬杠的工作端插入安装于旋转轴上的链轮槽内，直接扳动撬杠，或用锤子敲打撬杠使旋转轴旋转，这种使用撬杠的盘车方法操作起来费力且容易打滑，甚至一个工人有时根本无法完成盘车作业，极大的增加了劳动强度，浪费人力成本。

技术实现要素：

根据现有技术的不足之处，本实用新型提出了一种成本低廉、操作灵活、方便实用且一个人可单独完成盘车作业的大型加压机盘车工具。

为解决上述技术问题，本实用新型采用以下技术方案：大型加压机盘车工具，包括竖直设置的操作杆，操作杆下端固定设有连接件，连接件左侧设有钩头，连接件右侧铰接有链条；

链条由内链板、外链板、滚子及链轴组成，链条上端最后一个链节为两个内链板，连接件右侧插设在由两个内链板构成的凹槽内，内链板上设有链轴孔，连接件右侧设有与链轴孔相对应的通孔，链轴孔和连接件的通孔内转动设有销轴，销轴的一端设有挡板，销轴的另一端设有开口销，开口销沿销轴的径向方向设置，挡板和开口销均位于内链板的外表面外侧。

操作杆上部沿其轴向套设有橡胶套，橡胶套上设有防滑纹，操作杆上端固定设有吊环，吊环上设有挂绳。

大型加压机包括增压装置，增压装置的旋转轴上固定设有链轮，链条的节距与链轮的节距相同，链条与链轮啮合配合。

采用上述技术方案，本实用新型的原理及工作过程为：加压机的增压装置启动之前，将盘车工具的链条缠绕在安装于加压机增压装置的链轮之上,确保链条与链轮啮合，缠绕一周后保证盘车工具的钩头钩入最后一个链节的链槽内，使盘车工具固定于加压机上，然后握住操作杆上的手柄，沿链轮圆周方向顺时针或逆时针扳动操作杆，链轮在操作杆施加的切向力下转动，进而带动旋转轴旋转，盘车工具通过链轮链条啮合固定于加压机上，利用操作杆增大杠杆的力臂长度，进而增加扭矩使盘车更省力，完成盘车作业后，如暂不需要再次进行盘车作业，可通过挂绳将盘车工具挂于墙上，便于收纳和统计。

采用上述技术方案，本实用新型具有如下有益效果：本实用新型采用链条与大型加压机增压装置上的链轮啮合配合，可防止盘车时盘车工具相对于加压机打滑。

盘车工具的连接件上设有钩头结构，链条与链轮啮合一周后，将钩头钩入最后一个链节的链槽内，保证了链条与链轮的可靠啮合，同时使盘车工具固定于加压机上。

盘车工具的操作杆上设有橡胶套，橡胶套上设有防滑纹，在扳动操作杆时可增大摩擦力，减小盘车难度。

盘车工具的操作杆顶部采用吊环结构，且吊环上配有挂绳，可方便盘车工具的收纳和统计。

综上所述本实用新型的大型加压机盘车工具结构简单、易于操作、且只需一个工人即可完成盘车作业，减少了人力成本的浪费。

附图说明

图1是本实用新型的结构示意图；

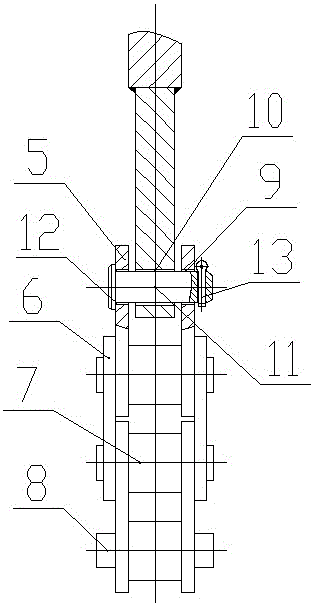

图2是图1中连接件与链条铰接处的右视结构图；

图3是加压机增压装置结构示意图；

图4是本实用新型使用状态的结构示意图。

具体实施方式

实施例：如图1、图2所示，本实用新型的大型加压机盘车工具，包括竖直设置的操作杆1，操作杆1下端固定设有连接件2，连接件2左侧设有钩头3，连接件2右侧铰接有链条4；

链条4包括内链板5、外链板6、滚子7及链轴8，链条4上端最后一个链节为两个内链板5，连接件2右侧插设在由两个内链板5构成的凹槽内，内链板5上设有链轴孔9，连接件2右侧设有与链轴孔9相对应的通孔10，链轴孔9和连接件2的通孔10内转动设有销轴11，销轴11的一端设有挡板12，销轴11的另一端设有开口销13，开口销13沿销轴11的径向方向设置，挡板12和开口销13均位于内链板5的外表面外侧。

操作杆1上部沿其轴向套设有橡胶套14，橡胶套14上设有防滑纹，操作杆1上端固定设有吊环15，吊环15上设有挂绳16。

大型加压机包括增压装置17，增压装置17的旋转轴18上固定设有链轮19，链条4的节距与链轮19的节距相同，链条4与链轮19啮合配合。

本实用新型的工作使用原理如下：如图2、图3所示，加压机的增压装置17启动之前，将盘车工具的链条4缠绕在安装于加压机增压装置17的链轮19之上,确保链条4与链轮19啮合，缠绕一周后保证盘车工具的钩头3钩入链条4最后一个链节的链槽内，使盘车工具固定于加压机上，然后握住操作杆1上的橡胶套14，沿链轮19圆周方向顺时针或逆时针扳动操作杆1，链轮19在操作杆1施加的切向力下转动，进而带动旋转轴18旋转，盘车工具通过链轮19与链条4的啮合固定于加压机上，利用操作杆1增大杠杆的力臂长度，进而增加扭矩使盘车更省力，完成盘车作业后，如暂不需要再次进行盘车作业，可通过挂绳16将盘车工具挂于墙上，便于收纳和统计。

以上实施例仅用以说明而非限制本实用新型的技术方案，尽管参照上述实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解：在不脱离本实用新型的精神和范围内的任何修改或局部替换，其均应涵盖在本实用新型的权利要求范围当中。
