一种现场切割蒸压加气块的固定装置的制作方法

本实用新型属于建筑领域，尤其是一种现场切割蒸压加气块的固定装置。

背景技术：

在蒸压加气块砌筑施工中，块材为标准尺寸进场，现场施工时，需要对部分块材进行切割使用，目前，现场施工中普遍没有固定装置，完全凭借操作人员的直觉操作，导致块材的切割面不平整，从而影响下到工序。

因此，急需开发一种能够保证手动切割质量的现场切割蒸压加气块的固定装置。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种使用方便、保证切割面平整的现场切割蒸压加气块的固定装置。

本实用新型的方案是这样实现的：

一种现场切割蒸压加气块的固定装置，包括直角边框和水平护角板，该直角边框直角处的两个下端面横向固装水平护角板，所述直角边框采用方钢管焊接成直角框的结构，该水平护角板为角铁。

而且，所述水平护角板的上端面与直角边框的纵向边后侧上端面之间倾斜固装上斜撑，所述水平护角板的前侧面与直角边框的竖向边下端之间倾斜固装下斜撑。

而且，所述上、下斜撑为扁钢。

而且，所述水平护角板上端面固装提手。

而且，所述直角边框与水平护角板的上端面制有刻度。

本实用新型的优点和积极效果是：

1、本装置通过直角边框与角钢的高差形成一个凸台，可防止切割中手滑移至锯刀下造成伤害。

2、通过上、下斜撑形成三角形状可保持装置的稳固，且保证在切割中外力作用下装置不变形。

3、通过刻度和提手的设置提高操作的方便性。

4、本实用新型结构简单、设计科学合理，并且易于制作、操作简单，可有效保证砌体施工的质量。

附图说明

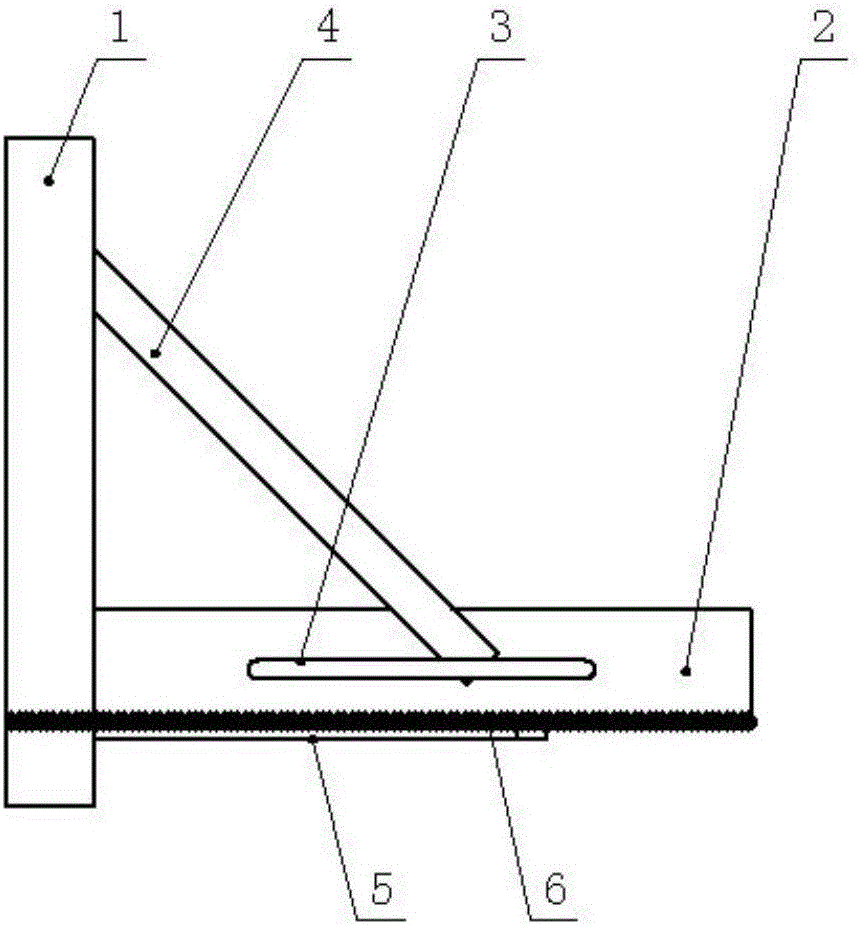

图1是本实用新型的主视图；

图2是图1的俯视图。

具体实施方式

下面结合附图并通过具体实施例对本实用新型作进一步详述。

一种现场切割蒸压加气块的固定装置，如图1、图2所示，包括直角边框1和水平护角板2，所述直角边框采用方钢管焊接成直角框的结构，该直角边框的直角处两个下端面横向固装水平护角板，该水平护角板为角铁。

本实施例中，为了提高整体的牢固度，该水平护角板的上端面与直角边框的纵向边后侧上端面之间倾斜固装上斜撑4，该水平护角板的前侧面与直角边框的竖向边下端之间倾斜固装下斜撑5。

所述上、下斜撑为扁钢。

为了便于把持，所述水平护角板上端面固装提手3，该提手为圆钢材质。

位于便于测量，所述直角边框与水平护角板的上端面制有刻度6。

本实用新型的工作原理为：

将本装置置于需要切割的蒸压加气块的一角，通过提手移动装置，通过刻度测量放置于需要切割的位置，锯刀沿直角边框进行切割，保证切割面的平顺。

本装置通过直角边框与角钢的高差形成一个凸台，可防止切割中手滑移至锯刀下造成伤害。通过上、下斜撑形成三角形状可保持装置的稳固，且保证在切割中外力作用下装置不变形。通过刻度和提手的设置提高操作的方便性。本实用新型结构简单、设计科学合理，并且易于制作、操作简单，可有效保证砌体施工的质量。

需要强调的是，本实用新型所述的实施例是说明性的，而不是限定性的，因此本实用新型包括并不限于具体实施方式中所述的实施例，凡是由本领域技术人员根据本实用新型的技术方案得出的其他实施方式，同样属于本实用新型保护的范围。
