一种多用途切蛋器的制作方法

本实用新型涉及厨房用具技术领域，具体涉及一种多用途切蛋器。

背景技术：

众所周知，各种蛋类由于营养丰富，已经成为人们生活中不可缺少的食品之一，鸡蛋是人们日常生活中经常吃到的营养食品，人们有时在食用鸡蛋时，喜欢将其切成小块进行食用，但是目前常用的刀具只能切割平面或块状食物，若对鸡蛋等蛋类食品进行切割时，球状的蛋类食品外皮光滑容易滑动，人们不小心便会切伤手指，使用起来非常不方便；尤其是家庭主妇们更不可能有饭店大厨的刀工，不仅浪费时间，并且切出来的蛋瓣就不是很均匀，存在大小不一、切面不整齐的缺点，很不美观，影响食欲，甚至切割时存在误伤手指的问题；尤其是在切松花蛋时，由于松花蛋的蛋黄具有易粘连的特点，所以在切松花蛋的时候常常将刀具的侧面弄得全是蛋黄，清洗比较麻烦，而且不卫生。因此就需要一种能够均匀地、快速地将蛋切成蛋瓣的切蛋器。

技术实现要素：

本实用新型的目的在于提供一种多用途切蛋器，用以解决禽蛋类或者软皮、无壳的果蔬类的切片、块状的加工处理问题，操作简便、安全，不伤手指，清洁卫生。

一种多用途切蛋器，包括圆筒状的筒身I和推进装置，所述筒身I的侧面设有入料口，所述筒身I的最底端设有出料口，所述出料口处安装有分割器；所述推进装置由依次连接的手持部I、推进杆和圆形推进板组成，所述筒身I的最顶端的中间设有一圆孔，通过所述推进杆在所述圆孔内移动使推进板在筒身I内上下滑动。

进一步，所述手持部I上设有可供拇指通过的持柄孔I，所述筒身I的最顶端还安装有手持部II，所述手持部II上设有可供食指和中指通过的持柄孔II和持柄孔III。

进一步，所述手持部II上还设有可供推进杆穿过的穿孔。

所述分割器也为圆筒状，所述分割器由两端中空的筒身II和分割网组成，所述分割网固定在筒身II的底端。

优选的，所述分割网由平行排列的不锈钢丝或PE线组成。

优选的，所述分割网由不锈钢丝或PE线纵横排列成网格状。

优选的，所述分割网由若干根不锈钢丝或PE线交叉在一点组成。

优选的，所述筒身I的最低端的外壁上设有凹槽，所述凹槽的外壁上设有外螺纹，所述筒身II的内壁上设有内螺纹，通过螺纹配合将分割器安装在出料口处。

优选的，所述筒身I的最低端的外壁上设有凹槽，通过卡扣式连接将分割器安装在出料口处。

优选的，本实用新型还包括切断器，所述切断器由手持部III和切割线组成。

本实用新型方法具有如下优点：本实用新型的筒身主体采用柱式的圆筒状结构，筒身侧面设有入料口，底端设有出料口，通过手动加压使推进杆移动，并通过推进板将所需加工的食材从出料口推出，在出料口处经分割器对食材进行分割后，还使用切断器对食材进行进一步的分割，通过分割器和切断器的配合使用，得到预想的食材效果；并且，本实用新型出料口处的分割器可拆卸更换，因此，使用者可根据自己的喜好选择使用不同分割网形状的分割器。本实用新型对食材的原始形状不挑剔，不光对茶叶蛋、白煮蛋、咸蛋和皮蛋等禽蛋类食材的分割效果良好，还能很好的切割软皮、无壳的果蔬类食材，操作简便、安全，不伤手指，清洁卫生，适合进行推广使用。

附图说明

图1为本实用新型的实施例1的结构示意图；

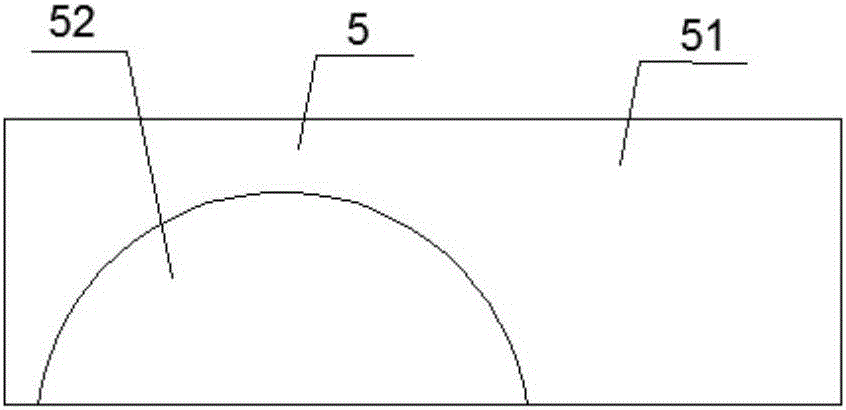

图2为本实用新型的切断器的示意图；

图3为本实用新型的实施例3的结构示意图；

图4为本实用新型的分割器的实施例5的结构示意图；

图5为本实用新型的分割器的实施例6的结构示意图；

图6为本实用新型的分割器的实施例7的结构示意图；

附图标记：1、筒身I；11、入料口；12、出料口；13、圆孔；2、推进装置；21、手持部I；211、持柄孔I；22、推进杆；23、推进板；3、分割器；31、筒身II；32、分割网；4、手持部II；41、持柄孔II；42、持柄孔III；43、穿孔；5、切断器；51、手持部III；52、切割线；6、凹槽。

具体实施方式

以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

实施例1

如图1和图3所示，一种多用途切蛋器，包括圆筒状的筒身I 1和推进装置2，所述筒身I 1的侧面设有可供食材放入的入料口11，所述筒身I 1的最底端设有出料口12，所述出料口12处安装有分割器3，所述分割器3固定在所述出料口12处，所述分割器3也为圆筒状，所述分割器3由两端中空的筒身II 31和分割网32成，所述分割网32固定在筒身II 31的底端；所述推进装置2由依次连接的手持部I 21、推进杆22和圆形推进板23组成，推进板23为圆形，该设置使食材推进过程中不会有部分遗漏在推进板23的上方；所述手持部I 21上设有可供拇指通过的持柄孔I 211，所述筒身I 1的最顶端还安装有手持部II 4，所述手持部II 4上设有可供食指和中指通过的持柄孔II 41和持柄孔III 42，三个持柄孔可分别供拇指、食指和中指的放入，舒适且更容易使力；所述筒身I 1的最顶端的中间设有一圆孔13，所述手持部II 4上还设有可供推进杆穿过的穿孔43；通过所述推进杆在所述圆孔和穿孔内移动使推进板在筒身I内上下滑动，且穿孔43的设置使其移动更加稳定。

实施例2

如图2所示，与实施例1不同的是，本实用新型还包括切断器5，所述切断器5由手持部III 51和切割线52组成。切割线52可以选择不锈钢丝或PE线，通过切断器5配合分割器3使用，可对食材进行二次分割，切得更碎。

实施例3

如图3所示，与实施例1不同的是，所述筒身I 1的最低端的外壁上设有凹槽6，所述凹槽6的外壁上设有外螺纹，所述筒身II 31的内壁上设有内螺纹，通过螺纹配合将分割器3安装在出料口12处。该设置可以使推进板23推到底时与分割网32之间没有间隔，因此可以做到食材完全推出、切割无残留。

实施例4

与实施例3不同的是，优选的，所述筒身I 1的最低端的外壁上设有凹槽6，通过卡扣式连接将分割器3安装在出料口12处。该设置可以使推进板23推到底时与分割网32之间没有间隔，因此可以做到食材完全推出、切割无残留。

实施例5

如图4所示，与实施例1不同的是，所述分割网32由平行排列的不锈钢丝或PE线组成。用该分割器进行切割可得到片状的食材。

实施例6

如图5所示，与实施例1不同的是，所述分割网32由不锈钢丝或PE线纵横排列成网格状。用该分割器进行切割可得到条状或丁状的食材。

实施例7

如图6所示，与实施例1不同的是，所述分割网32由若干根不锈钢丝或PE线交叉在一点组成。用该分割器进行切割可得到瓣状的食材。

虽然，上文中已经用一般性说明及具体实施例对本实用新型作了详尽的描述，但在本实用新型基础上，可以对之作一些修改或改进，如对分割网的组合形状等，这对本领域技术人员而言是显而易见的。因此，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
