一种水果智能切割线的制作方法

本实用新型涉及动物饲养设备领域，特别是一种水果智能切割线。

背景技术：

在动物园中，动物每天需要补充大量的维生素，每天维生素的摄入通常都通过喂养水果来维持，在动物园内存在着大量的动物，所以每天的水果需要量非常大，但是水果都需要切开再进行喂食，大量的水果通常都是由饲养员手动切开，非常费时。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种水果智能切割线。

实现上述目的本实用新型的技术方案为，一种水果智能切割线，包括机架，所述机架上设有输送带，所述输送带上沿直线等距设有多个水果放置盒，所述机架上表面一侧设有立板，所述立板上端设有水平板，所述水平板下表面沿直线等距设有多个伸缩电机，所述多个伸缩电机伸缩端均设有十字切刀，所述水果放置盒内开有与十字切刀相匹配的十字槽，所述水平板下表面设有多个红外发生器，所述输送带上设有多个与红外发生器相匹配的红外接收器，所述机架上设有控制箱，所述控制箱分别与输送带、多个伸缩电机、多个红外发生器和多个红外接收器电性连接。

所述控制箱内设有控制器、市电接口和电容触摸屏。

所述控制器分别与市电接口、电容触摸屏、输送带、多个伸缩电机、多个红外发生器和多个红外接收器电性连接。

所述控制器内设有相关的PLC控制系统。

所述机架一侧表面且位于输送带一端设有液汁收纳箱。

利用本实用新型的技术方案制作的水果智能切割线，一种自动化切水果的设备，切块均匀，解放了饲养员的劳动量。

附图说明

图1是本实用新型所述水果智能切割线的结构示意图；

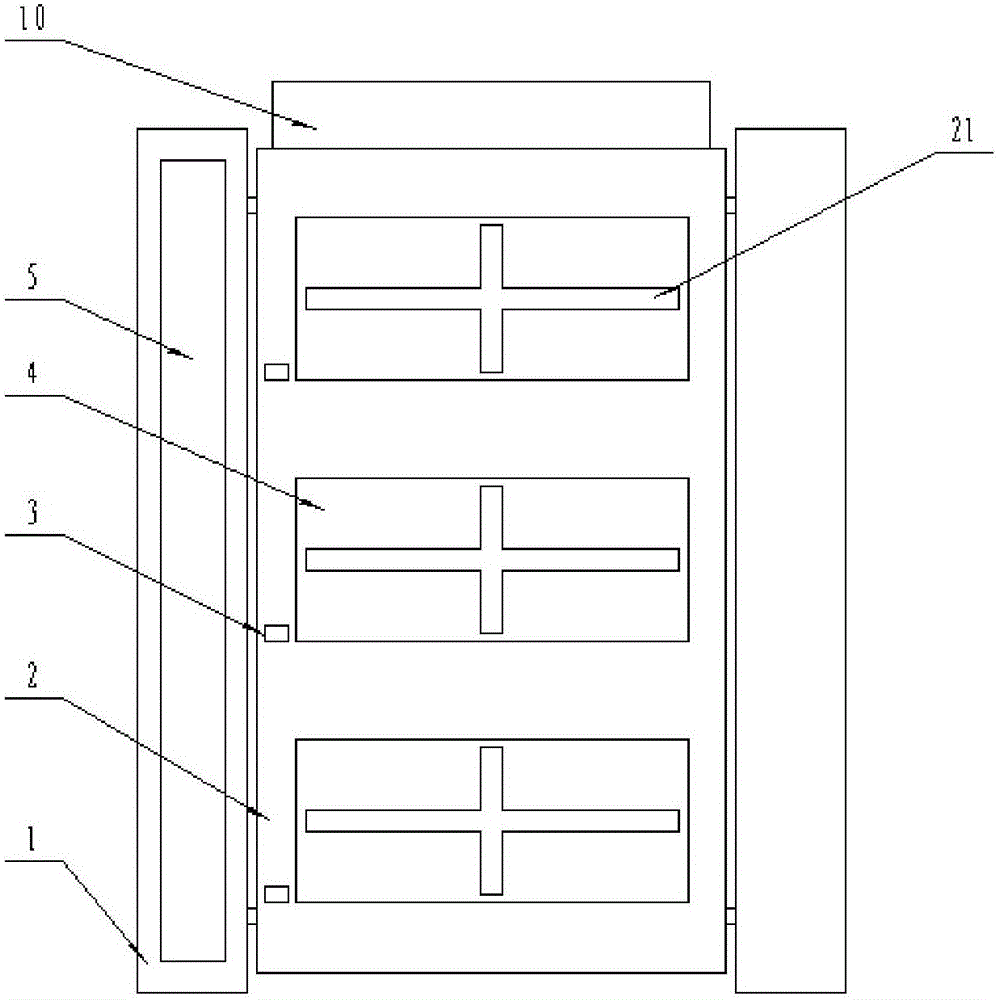

图2是本实用新型所述水果智能切割线的俯视图；

图中，1、机架；2、输送带；3、红外接收器；4、水果放置盒；5、立板；6、水平板；7、红外发生器；8、伸缩电机；9、十字切刀；10、液汁收纳箱；11、电容触摸屏；12、控制箱；13、控制器；14、市电接口；15、十字槽。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-2所示，一种水果智能切割线，包括机架(1)，所述机架(1)上设有输送带(2)，所述输送带(2)上沿直线等距设有多个水果放置盒(4)，所述机架(1)上表面一侧设有立板(5)，所述立板(5)上端设有水平板(6)，所述水平板(6)下表面沿直线等距设有多个伸缩电机(8)，所述多个伸缩电机(8)伸缩端均设有十字切刀(9)，所述水果放置盒(4)内开有与十字切刀(9)相匹配的十字槽(15)，所述水平板(6)下表面设有多个红外发生器(7)，所述输送带(2)上设有多个与红外发生器(7)相匹配的红外接收器(3)，所述机架(1)上设有控制箱(12)，所述控制箱(12)分别与输送带(2)、多个伸缩电机(8)、多个红外发生器(7)和多个红外接收器(3)电性连接；所述控制箱(12)内设有控制器(13)、市电接口(14)和电容触摸屏(11)；所述控制器(13)分别与市电接口(14)、电容触摸屏(11)、输送带(2)、多个伸缩电机(8)、多个红外发生器(7)和多个红外接收器(3)电性连接；所述控制器(13)内设有相关的PLC控制系统；所述机架(1)一侧表面且位于输送带(2)一端设有液汁收纳箱(10)。

本实施方案的特点为，机架上设有输送带，输送带上沿直线等距设有多个水果放置盒，机架上表面一侧设有立板，立板上端设有水平板，水平板下表面沿直线等距设有多个伸缩电机，多个伸缩电机伸缩端均设有十字切刀，水果放置盒内开有与十字切刀相匹配的十字槽，水平板下表面设有多个红外发生器，输送带上设有多个与红外发生器相匹配的红外接收器，机架上设有控制箱，控制箱分别与输送带、多个伸缩电机、多个红外发生器和多个红外接收器电性连接，一种自动化切水果的设备，切块均匀，解放了饲养员的劳动量。

在本实施方案中，首先打开控制箱，接通电源，输送带正常工作，输送带上的水果放置盒向前运动，安装在水平板下面的红外线发生器发出的红外线被输送带上的红外线接收器接收，使水果放置盒随时感知十字切刀的位置，当十字切刀与十字槽吻合时，伸缩机的伸缩端伸长，使得十字切刀切削水果，并刚好进入十字槽，切削完成之后，伸缩机收缩，十字切刀上升回到原位置，当水果放置盒运动到输送带的一端，水果液汁沿着输送带流下，从而流入液汁收纳箱之中，切削过程自动化高，节约时间，解放了饲养员的劳动量，提高了工作效率，保证了动物园内大量动物的维生素需求问题。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
