一种随动双用型高精密裁断机的制作方法

本实用新型属于橡胶制品加工设备领域，具体涉及一种随动双用型高精密裁断机。

背景技术：

目前，我国橡胶制品加工设备行业发展迅速，用于橡胶制品加工的设备也多种多样，但是仍然面临着很多方面的挑战，需求寻找满足客户的解决方案。申请号：201420843437.7的中国专利文献报道了一种裁断机，具体内容为：本实用新型公开了一种裁断机，包括机架，机架上设置有上压板、液压缸、垫板、机箱和裁刀，上压板位于垫板上方，机架上沿竖直方向设置有滑轨，上压板对应与机架连接的两侧设置有与滑轨配合的滑块，机架上设置有驱动上压板运动的液压缸，垫板内设置有空腔，垫板上对应上压板一侧开设有若干通气孔，若干通气孔均由垫板外延伸至空腔内，垫板上开设有连通空腔的开口，开口连接有吸风装置，机架上设置有滑道，滑道与垫板平行，滑道上设置有砧板，砧板与滑道滑移连接，砧板的下表面与垫板的上表面在同一平面上，砧板上开设有与通气孔对应的若干通孔，本实用新型可以及时将冲裁过程中产生的大量碎屑、毛屑清除，同时在铺设工件过程中更加安全。本新型结构含有上述专利有的优点，但是上述专利的裁断机易磨损、精密度低，而且使用寿命较短，不适合应用推广。综上所述，所以我设计了一种随动双用型高精密裁断机。

技术实现要素：

为了解决上述存在的问题，本实用新型提供一种随动双用型高精密裁断机。

本实用新型是通过以下技术方案实现：

一种随动双用型高精密裁断机，包括高精密裁断机本体、风冷主轴电机、随动万向轮，所述高精密裁断机本体端面安装有光电检测开关，所述光电检测开关上端设置着快速拆卸模块，所述快速拆卸模块通过导线连接着裁断机操作箱，所述裁断机操作箱末端安装着所述风冷主轴电机，所述风冷主轴电机下端设置着排料电动机，所述排料电动机上端固定着高精密裁刀，所述高精密裁刀安装在裁断机导轨上表面，所述裁断机导轨设置在所述随动万向轮上端，所述随动万向轮上端设置有吸尘口，所述吸尘口端面安装着推力气缸，所述推力气缸固定在排料箱端面。

优选的，所述高精密裁断机本体上端安装着快速拆卸模块，所述快速拆卸模块端面设着风冷主轴电机，所述风冷主轴电机连接着光电检测开关。

优选的，所述裁断机操作箱通过导线连接着排料电动机，所述高精密裁刀内部设置着推力气缸，所述推力气缸安装在裁断机导轨上端。

优选的，所述排料电动机安装在排料箱内部，所述吸尘口设置在风冷主轴电机端面，所述随动万向轮安装在高精密裁断机本体底部。

与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单、设计合理，可以有效的提高裁断的稳定性，具有高效率、高精度、多功能的特点，适合运用推广。

附图说明

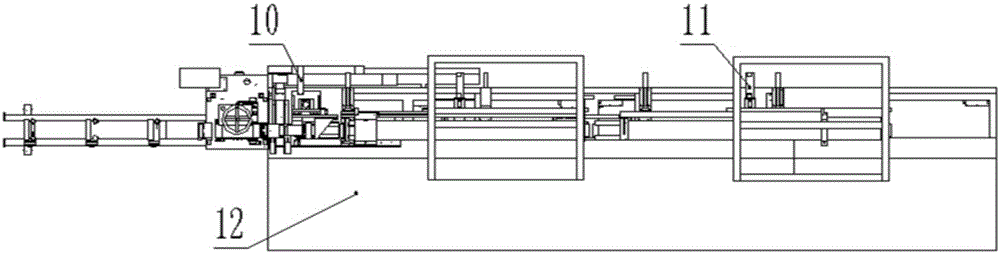

图1是本实用新型的结构主视图，

图2是本实用新型的结构俯视图。

图中：1、高精密裁断机本体，2、光电检测开关，3、快速拆卸模块，4、裁断机操作箱，5、风冷主轴电机，6、排料电动机，7、高精密裁刀，8、裁断机导轨，9、随动万向轮，10、吸尘口，11、推力气缸，12、排料箱。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述：

如图1、图2所示，一种随动双用型高精密裁断机，包括高精密裁断机本体1、风冷主轴电机5、随动万向轮9，高精密裁断机本体1端面安装有光电检测开关2，光电检测开关2上端设置着快速拆卸模块3，快速拆卸模块3通过导线连接着裁断机操作箱4，裁断机操作箱4末端安装着风冷主轴电机5，风冷主轴电机5下端设置着排料电动机6，排料电动机6上端固定着高精密裁刀7，高精密裁刀7安装在裁断机导轨8上表面，裁断机导轨8设置在随动万向轮9上端，随动万向轮9上端设置有吸尘口10，吸尘口10端面安装着推力气缸11，推力气缸11固定在排料箱12端面。

高精密裁断机本体1上端安装着快速拆卸模块3，快速拆卸模块3端面设着风冷主轴电机5，风冷主轴电机5连接着光电检测开关2，裁断机操作箱4通过导线连接着排料电动机6，所述高精密裁刀7内部设置着推力气缸11，推力气缸11安装在裁断机导轨8上端，排料电动机6安装在排料箱12内部，吸尘口10设置在风冷主轴电机5端面，随动万向轮9安装在高精密裁断机本体1底部。

本新型结构安装有光电检测开关、风冷主轴电机、高精密裁刀，光电检测开关采用智能激光传感器对裁断机进行定位，实现了实时速度精准控制，同时采用伺服电机带动丝杆进行速度匹配，使牵引速度与裁切移动速度同步，这样裁切的带导槽胶条既不折弯也保证了精度要求，风冷主轴电机与裁刀采用V型交合齿轮传动，同时设计专门的金刚石圆裁刀，增加裁切材料的种类范围，避免经常性更换刀具对设备带来精度不良影响。本实用新型结构简单、设计合理，可以有效的提高裁断的稳定性，具有高效率、高精度、多功能的特点，适合运用推广。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
