一种制袋机气胀轴用限位装置的制作方法

本实用新型属于包装袋加工设备技术领域，具体涉及一种制袋机气胀轴用限位装置。

背景技术：

制袋机是制作各种塑料包装袋或其他材料包装袋的机器，其加工范围为各种大小厚薄规格不同的塑料或其他材料的包装袋，一般来说以塑料包装袋为主要产品，制袋机上设置有用于支持印刷好的膜袋，并将其收卷成一个圆柱体的气胀轴，但是叠放在气胀轴上的膜袋的边缘往往会参差不齐，使膜袋在传送过程中容易发生倾斜，最终导致生产出来的塑料包装袋的形状不符合要求。

技术实现要素：

本实用新型的目的在于提供一种制袋机气胀轴用限位装置，该装置可以限制膜袋边缘，使其叠放整齐。

本实用新型技术方案一种制袋机气胀轴用限位装置，包括卡环，所述卡环为两个，并通过螺栓固定形成一圆环套设于气胀轴上，所述卡环的端部设置有垂直于气胀轴的中心轴的挡板，所述挡板与膜袋所形成的圆柱形的端面相互抵触。

优选地，本实用新型所述的一种制袋机气胀轴用限位装置，所述卡环与挡板间设置有加强板。

优选地，本实用新型所述的一种制袋机气胀轴用限位装置，所述卡环内表面设置有防滑垫。

本实用新型所述的限位装置由带挡板的卡环形成，该限位装置共两组，设置在膜袋所形成的圆柱形的两端，并且挡板与膜袋的所形成的圆柱形的两端面抵触，卡环通过螺栓固定成圆环，通过松开螺栓可拆卸该限位装置，或根据膜袋的宽度调节两限位装置间的距离，设置在卡环内的防滑垫能够增加卡环与气胀轴间的摩擦力，增强限位效果，另外防滑垫为橡胶材质，卡环在气胀轴上滑动时，避免刮花气胀轴的侧面。

本实用新型技术有益效果：

本实用新型技术方案所述的两个带挡板的卡环形成以圆环套设与气胀轴上，挡板与膜袋所形成的圆柱形的端面抵触，能够有效现在膜袋边缘的位置，防止其被拉出时发生角度倾斜，导致生产出来的包装袋不符合要求，卡环所形成的圆环可在气胀轴上滑移，以适应不同宽度的膜袋。

附图说明

图1为本实用新型结构示意图，

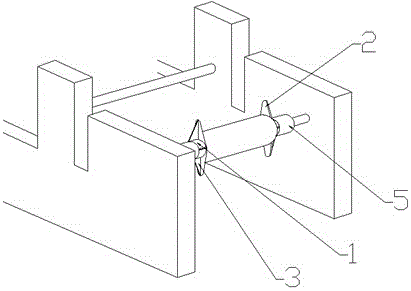

图2为本实用新型的装配示意图。

具体实施方式

为便于本领域技术人员理解本实用新型技术方案，现结合说明书附图对本实用新型技术方案做进一步的说明。

如图1及图2所示，本实用新型技术方案一种制袋机气胀轴用限位装置，包括卡环1，所述卡环1为两个，并通过螺栓固定形成一圆环套设于气胀轴5上，所述卡环1的端部设置有垂直于气胀轴5的中心轴的挡板2，所述挡板2与膜袋所形成的圆柱形的端面相互抵触。

所述卡环1与挡板2间设置有加强板3。

所述卡环1内表面设置有防滑垫4。

本实用新型在实际使用时，所述的限位装置有两组，分别布置在膜袋所形成的圆柱形的两个端面，并且所述挡板2与两端面分别相互抵触，由于该限位装置是由带挡板2的两个卡环1通过螺栓紧固而成，因此松开螺栓，限位装置变松就可以在气胀轴5上滑移，根据膜袋的宽度来调节两组限位装置间的距离，在制袋过程中，气胀轴5转动，限位装置也随之转动，从而起到引导作用，防止膜袋被拉出时发生倾斜，保证了后续加工的精度。

本实用新型技术方案在上面结合附图对实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的各种非实质性改进，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均在本实用新型的保护范围之内。
