液晶显示面板的光配向方法与流程

本发明涉及面板制作领域，特别是涉及一种液晶显示面板的光配向方法。

背景技术：

在液晶显示器行业中，常见的面板排版设计方式主要是单一尺寸面板的纯切技术以及多尺寸面板的套切技术，其中套切技术的优点是：利用排布不同尺寸的面板来提高玻璃基板利用率，降低生产成本，即将大尺寸面板与小尺寸面板合在一个母板中生产，从而大大降低大尺寸液晶电视的生产成本。具体如图1所示，该大板10包括大尺寸面板11以及小尺寸面板12。

但是对上述面板进行配向时，由于大尺寸面板11以及小尺寸面板12处于同一母板(即第二套切基板)中，只能采用相同的配向条件对大尺寸面板11以及小尺寸面板12同时进行配向操作。由于大尺寸面板11以及小尺寸面板12的像素密度(PPI，Pixels Per Inch)可能不同，而不同像素密度的面板对液晶预倾角的影响不同，因此采用相同条件对大尺寸面板11以及小尺寸面板12同时进行配向操作会导致不同面板的液晶预倾角不同，进而影响至少部分面板的性能。

故，有必要提供一种液晶显示面板的光配向方法，以解决现有技术所存在的问题。

技术实现要素：

本发明实施例提供一种可同时对多个不同类型的液晶显示面板进行光配向处理，且不会影响至少部分液晶显示面板的性能的液晶显示面板的光配向方法；解决了现有的液晶显示面板的光配向方法中不同面板的液晶预倾角不同，进而影响至少部分液晶显示面板的性能的技术问题。

本发明实施例提供一种液晶显示面板的光配向方法，其包括：

提供第一套切基板，并在所述第一套切基板上制作透明公共电极层以及彩膜基板配向层聚合物材料层，以形成多个液晶显示面板的彩膜基板；其中所述透明公共电极层包括多个相互隔离的透明公共电极，每个透明公共电极对应一种类型的液晶显示面板；

提供第二套切基板，并在所述第二套切基板上制作透明像素电极层以及阵列基板配向层聚合物材料层，以形成多个液晶显示面板的阵列基板，其中所述透明像素电极层包括多个相互隔离的透明像素电极，每个所述透明像素电极对应一个液晶显示面板；

使用所述第一套切基板和所述第二套切基板形成多个液晶显示面板的液晶盒；同时在所述液晶盒中注入具有设定浓度的单体化合物的向列型状态液晶混合物；以及

通过所述透明像素电极和所述透明公共电极给每个对应的液晶显示面板的液晶盒中的向列型状态液晶混合物施加配向电压和紫外线照射，以在对应的透明公共电极和透明像素电极上形成聚合物配向层；

其中根据所述液晶显示面板的像素密度确定所述配向电压，以使得所有所述聚合物配向层具有预设的配向方向。

在本发明所述的液晶显示面板的光配向方法中，所有所述聚合物配向层的配向方向大致相同。

在本发明所述的液晶显示面板的光配向方法中，较高像素密度的所述液晶显示面板对应的配向电压较大。

在本发明所述的液晶显示面板的光配向方法中，所述在所述第一套切基板上制作透明公共电极层以及彩膜基板配向层聚合物材料层，以形成多个液晶显示面板的彩膜基板的步骤包括：

在所述第一套切基板上沉积透明公共电极材料和彩膜基板配向层聚合物材料；

对所述透明公共电极材料和所述彩膜基板配向层聚合物材料进行图形化处理，以在所述第一套切基板上形成具有多个相互隔离的透明公共电极的透明公共电极层。

在本发明所述的液晶显示面板的光配向方法中，所述对所述透明公共电极材料和所述彩膜基板配向层聚合物材料进行图形化处理的步骤包括：

使用具有设定图案的掩膜板，对所述透明公共电极材料和所述彩膜基板配向层聚合物材料进行图形化处理。

在本发明所述的液晶显示面板的光配向方法中，所述对所述透明公共电极材料和所述彩膜基板配向层聚合物材料进行图形化处理的步骤包括：

在所述彩膜基板配向层聚合物材料的制作具有设定图案的非透明材料层；以及

使用具有设定图案的非透明材料层，对所述透明电极材料和所述彩膜基板配向层聚合物材料进行图形化处理。

在本发明所述的液晶显示面板的光配向方法中，所述在所述第一套切基板上制作透明公共电极层以及彩膜基板配向层聚合物材料层，以形成多个液晶显示面板的彩膜基板的步骤包括：

在所述第一套切基板上沉积透明公共电极材料和彩膜基板配向层聚合物材料；

对所述透明公共电极材料和所述彩膜基板配向层聚合物材料进行切割处理，以在所述第一套切基板上形成具有多个相互隔离的透明公共电极的透明公共电极层。

在本发明所述的液晶显示面板的光配向方法中，所述对所述透明公共电极材料和所述彩膜基板配向层聚合物材料进行切割处理的步骤具体为：

使用激光切割机台，对所述透明公共电极材料和所述彩膜基板配向层聚合物材料进行切割处理。

在本发明所述的液晶显示面板的光配向方法中，所述向列型状态液晶混合物中的单体化合物在所述配向电压和紫外线照射的作用下，与所述彩膜基板配向层聚合物材料相互作用，在对应的透明公共电极上形成聚合物配向层。

在本发明所述的液晶显示面板的光配向方法中，所述向列型状态液晶混合物中的单体化合物在所述配向电压和紫外线照射的作用下，与所述阵列基板配向层聚合物材料相互作用，在对应的透明像素电极上形成聚合物配向层。

相较于现有的液晶显示面板的光配向方法，本发明的液晶显示面板的光配向方法根据液晶显示面板的像素密度确定液晶显示面板的配向电压，从而可同时对多个不同类型的液晶显示面板进行光配向处理，且不会影响液晶显示面板的性能；解决了现有的液晶显示面板的光配向方法中不同面板的液晶预倾角不同，进而影响至少部分液晶显示面板的性能的技术问题。

为让本发明的上述内容能更明显易懂，下文特举优选实施例，并配合所附图式，作详细说明如下：

附图说明

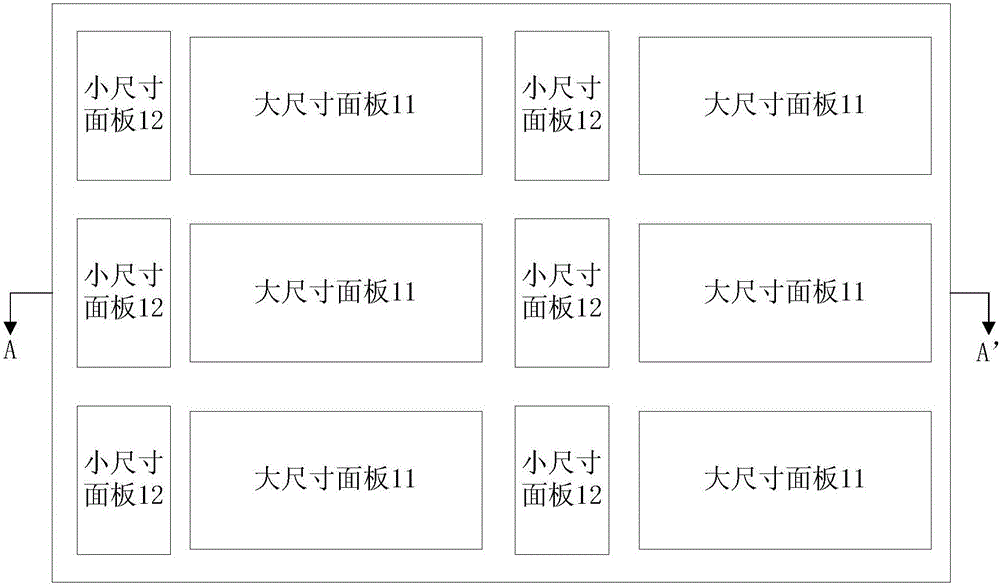

图1是现有的液晶显示面板的母板的结构示意图；

图2为本发明的液晶显示面板的光配向方法的优选实施例的流程图；

图3为本发明的液晶显示面板的光配向方法的优选实施例的配向结构示意图；

图4为本发明的液晶显示面板的光配向方法的优选实施例中的第一套切基板的结构示意图。

具体实施方式

以下各实施例的说明是参考附加的图式，用以例示本发明可用以实施的特定实施例。本发明所提到的方向用语，例如「上」、「下」、「前」、「后」、「左」、「右」、「内」、「外」、「侧面」等，仅是参考附加图式的方向。因此，使用的方向用语是用以说明及理解本发明，而非用以限制本发明。

在图中，结构相似的单元是以相同标号表示。

请参照图2和图3，图2为本发明的液晶显示面板的光配向方法的优选实施例的流程图；图3为本发明的液晶显示面板的光配向方法的优选实施例的配向结构示意图。其中图3沿图1的A-A’方向进行展示。本优选实施例的液晶显示面板的光配向方法可在图1所示的模板上进行实施，本优选实施例的光配向方法可同时对多个不同类型的液晶显示面板进行光配向处理，且不会对任何液晶显示面板的显示性能造成影响。本优选实施例的液晶显示面板的光配向方法包括：

步骤S101，提供第一套切基板，并在第一套切基板上制作透明公共电极层以及彩膜基板配向层聚合物材料层，以形成多个液晶显示面板的彩膜基板；其中透明公共电极层包括多个相互隔离的透明公共电极；每个透明公共电极对应一种类型的液晶显示面板；

步骤S102，提供第二套切基板，并在第二套切基板上制作透明像素电极层以及阵列基板配向聚合物材料层，以形成多个液晶显示面板的阵列基板；其中透明像素电极层包括多个相互隔离的透明像素电极；每个透明像素电极对应一个液晶显示面板；

步骤S103，使用第一套切基板和第二套切基板形成多个液晶显示面板的液晶盒；同时在液晶盒中注入具有设定浓度的单体化合物的向列型状态液晶混合物；

步骤S104，通过透明像素电极和透明公共电极给每个对应的液晶显示面板的液晶盒中的向列型状态液晶混合物施加配向电压和紫外线照射，以在对应的透明公共电极和透明像素电极上形成聚合物配向层；其中根据液晶显示面板的像素密度确定配向电压，以使得所有聚合物配向层具有预设的配向方向。

下面参照图3详细说明本优选实施例的液晶显示面板的光配向方法的具体流程。

在步骤S101中，提供第一套切基板31，并在第一套切基板31上制作透明公共电极层32和彩膜基板配向层聚合物材料层33。

具体可在第一套切基板31内侧沉积透明公共电极材料以及彩膜基板配向层聚合物材料，随后对上述透明公共电极材料以及彩膜基板配向层聚合物材料进行图形化处理，以形成透明公共电极321以及设置在透明公共电极321上的彩膜基板配向层聚合物层331；该透明公共电极321和彩膜基板配向层聚合物层331构成了至少一个液晶显示面板的彩膜基板。由于相同类型的液晶显示面板的配向电压相同，因此这里每个透明公共电极321对应一种类型的液晶显示面板即可。具体如图4所示，图4为本发明的液晶显示面板的光配向方法的优选实施例中的第一套切基板的结构示意图。这里图4对应的是图1中的液晶显示面板的放置方式。图中彩膜基板配向层聚合物层331未示出。

这里可使用具有设定图案的掩膜板，对透明公共电极材料和彩膜基板配向层聚合物材料进行图形化处理。也可在彩膜基板配向层聚合物材料的制作具有设定图案的非透明材料层，并使用具有设定图案的非透明材料层，对透明公共电极材料和彩膜基板配向层聚合物材料进行图形化处理。

制作透明公共电极层32和彩膜基板配向层聚合物材料层33的流程还可为：

在第一套切基板31内侧沉积透明公共电极材料以及彩膜基板配向层聚合物材料；随后对上述透明公共电极材料以及彩膜基板配向层聚合物材料进行切割处理(如使用激光切割机台进行切割操作等)，以形成透明公共电极321以及设置在透明公共电极321上的彩膜基板配向层聚合物层331；该透明公共电极321和彩膜基板配向层聚合物层331构成了至少一个液晶显示面板的彩膜基板。

当然这里的彩膜基板还可包括黑色矩阵以及彩色色阻等部件，黑色矩阵以及彩色色阻等部件的设置方法与现有技术相同，这里不做详细阐述。随后转到步骤S102。

在步骤S102中，提供第二套切基板34，并根据液晶显示面板的尺寸以及分辨率在第二套切基板上34制作透明像素电极层35和阵列基板配向层聚合物材料层36。

这里的透明像素电极层35包括多个液晶显示面板的透明像素电极351，透明像素电极351上均设置有阵列基板配向层聚合物材料361。相邻的液晶显示面板的透明像素电极351之间相互隔离。这里形成的每个透明像素电极351对应一个液晶显示面板，以便该透明像素电极351和阵列基板配向层聚合物材料361构成了一个液晶显示面板的阵列基板。

当然这里的阵列基板还可包括用于驱动的薄膜晶体管、用于传输数据信号和扫描信号的金属层以及用于隔离的绝缘层等。上述薄膜晶体管、金属层以及绝缘层等部件的设置方法与现有技术相同，这里不做详细阐述。随后转到步骤S103。

在步骤S103中，这里使用步骤S101获取的彩膜基板以及步骤S102获取的阵列基板制成液晶显示面板的液晶盒，并在液晶盒中注入具有设定浓度的单体化合物的向列型状态液晶混合物。这里的单体化合物用于与阵列基板配向层聚合物材料层或彩膜基板配向层聚合物材料层反应生成聚合物配向层。

具体的，可在彩膜基板和阵列基板对盒形成液晶盒后，再向液晶盒中注入向列型状态液晶混合物，相邻的液晶盒之间通过框胶37隔离(该框胶37在图1和图4中未示出)。

也可通过ODF(液晶滴下式注入，One drop fill)，在阵列基板一侧滴入液晶，随后对此彩膜基板和阵列基板进行对盒操作，以形成液晶盒。同样相邻的液晶盒之间通过框胶37隔离。随后转到步骤S104。

在步骤S104中，通过透明像素电极351和透明公共电极321给每个对应的液晶显示面板的液晶盒中的向列型状态的液晶混合物施加配向电压和紫外线照射，从而在对应的透明公共电极321和透明像素电极351上形成聚合物配向层。

具体的，向列型状态液晶混合物中的单体化合物在配向电压和紫外线照射的作用下，与彩膜基板配向层聚合物材料相互作用，在对应的透明公共电极321上形成聚合物配向层。同时向列型状态液晶混合物中的单体化合物在配向电压和紫外线照射的作用下，与阵列基板配向聚合物材料相互作用，在对应的透明像素电极351上形成聚合物配向层。

由于这里每种类型液晶显示面板的透明公共电极321相互隔离，因此可通过透明公共电极321单独对不同种类的液晶显示面板施加不同的配向电压，且只需要对连接电路复杂的透明像素电极施加相同电压。具体的可对像素密度较高的液晶显示面板施加较大的配向电压，对像素密度较低的液晶显示面板施加较小的配向电压，最终使得所有的液晶显示面板的聚合物配向层的配向方向大致相同。

这样即完成了本优选实施例的液晶显示面板的光配向方法的光配向过程。

本发明的液晶显示面板的光配向方法根据液晶显示面板的像素密度确定液晶显示面板的配向电压，并可通过隔离的透明公共电极同时对多个不同类型的液晶显示面板进行光配向处理，避免了液晶预倾角过大造成的碎亮点风险以及液晶预倾角过小造成的液晶扩散不良风险，因此配向过程不会对液晶显示面板的性能造成影响；解决了现有的液晶显示面板的光配向方法中不同面板的液晶预倾角不同，进而影响至少部分液晶显示面板的性能的技术问题。
