一种LED直泡灯头连接结构的制作方法

本实用新型涉及一种LED灯，具体涉及一种LED直泡灯头连接结构。

背景技术：

现有的LED灯泡一般包括灯头、灯座和设置在灯座上的灯罩，所述灯座内设置有LED光源板和LED驱动组件，由于灯头与灯座之间通过螺纹连接，因此装配时需要先将灯头与灯座连接完成后，才能继续连接LED驱动组件，避免灯头与LED驱动组件之间发生相对转动而导致彼此之间的电连接出现断电现象，从而导致了装配效率低，增加了生产成本。

技术实现要素：

为了克服现有技术的不足，本实用新型提供一种组装方便、连接稳定性高的LED直泡灯头连接结构。

本实用新型解决其技术问题所采用的技术方案是：

一种LED直泡灯头连接结构，包括灯头、灯座、设置在灯座上的灯罩、设置在灯座内的LED光源板和LED驱动组件，所述灯座的底部设有与灯头连接的插孔，所述灯头上设有可插入插孔内的接头，所述接头包括两片弧形片、间隔设置在两片弧形片之间的弹片，所述弹片的外表面设有凸起的凸边，所述灯头与两片弧形片的连接处设有挡边，所述挡边与凸边之间构成可以卡入插孔边缘的安装位。

在本实用新型中，所述两片弧形片的内侧设有可以插入LED驱动组件的插槽。

在本实用新型中，所述两片弧形片以及弹片围成圆管状，两片弧形片之间设有至少两片弹片，相邻两片弹片之间设有缺口。

在本实用新型中，所述插孔内设有定位凸点，所述定位凸点的大小与缺口相对应。

在本实用新型中，所述两片弧形片以及弹片围成的接头的直径大小由上至下逐渐减小。

本实用新型的有益效果是：本实用新型的灯座与灯头之间采用插拔式连接，安装方便、快捷，并且安装时，灯座与灯头之间不存在相对转动，即与灯座内部的相关部件也不存在相对转动，降低了连接不稳定现象的发生，装配效率高，降低了生产成本。

附图说明

下面结合附图和实施方式对本实用新型进一步说明：

图1为本实施例的结构示意图；

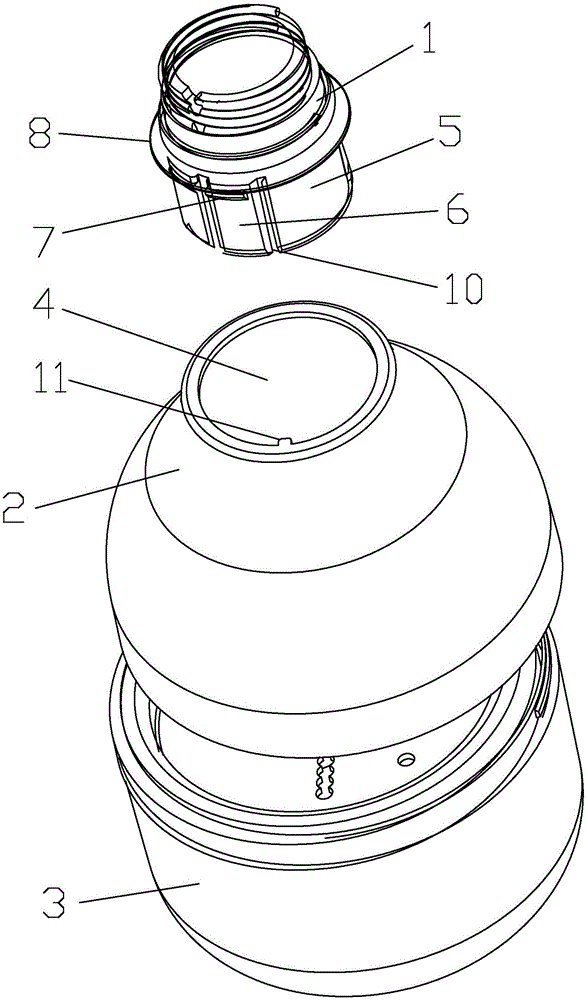

图2为图1的爆炸图；

图3为灯头的结构示意图。

具体实施方式

参照图1至图3，本实施例所提供的一种LED直泡灯头连接结构，包括灯头1、灯座2、设置在灯座2上的灯罩3、设置在灯座2内的LED光源板和LED驱动组件，所述灯头1由塑料制成，易于成型，所述灯头1上还连接有金属接头，所述灯座2可由铝合金制成，便于散热，所述灯座2的底部设有与灯头1连接的插孔4，所述灯头1上设有可插入插孔4内的接头，所述接头包括两片弧形片5、间隔设置在两片弧形片5之间的弹片6，所述弹片6的外表面设有凸起的凸边7，所述灯头1与两片弧形片5的连接处设有挡边8，所述挡边8与凸边7之间构成可以卡入插孔4边缘的安装位，在装配时，所述接头直接插入插孔4内即可，十分方便快捷。

作为优选的实施方式，所述两片弧形片5的内侧设有可以插入LED驱动组件的插槽9，部分LED驱动组件可直接插入插槽9内，安装方便。

在本实施例中，所述两片弧形片5以及弹片6围成圆管状，两片弧形片5之间设有至少两片弹片6，相邻两片弹片6之间设有缺口10，所述插孔4内设有定位凸点11，所述定位凸点11的大小与缺口10相对应，定位凸点11与缺口10相互配合形成定位机构，避免灯头1与灯座2之间发生相对转动。

进一步，为了方便装配，所述两片弧形片5以及弹片6围成的接头的直径大小由上至下逐渐减小，使得接头可以轻松插入插孔4内。

以上所述仅为本实用新型的优先实施方式，只要以基本相同手段实现本实用新型目的的技术方案都属于本实用新型的保护范围之内。
