一种电视支架托板模具的制作方法

本实用新型涉及一种托板模具，尤其涉及一种电视支架托板模具。

背景技术：

模具：工业生产上用以注塑、吹塑、挤出、压铸或锻压成型、冶炼、冲压等方法得到所需产品的各种模子和工具。简而言之，模具是用来成型物品的工具，这种工具由各种零件构成，不同的模具由不同的零件构成。它主要通过所成型材料物理状态的改变来实现物品外形的加工。素有“工业之母”的称号。

在外力作用下使坯料成为有特定形状和尺寸的制件的工具。广泛用于冲裁、模锻、冷镦、挤压、粉末冶金件压制、压力铸造，以及工程塑料、橡胶、陶瓷等制品的压塑或注塑的成形加工中。模具具有特定的轮廓或内腔形状，应用具有刃口的轮廓形状可以使坯料按轮廓线形状发生分离(冲裁)。应用内腔形状可使坯料获得相应的立体形状。模具一般包括动模和定模(或凸模和凹模)两个部分，二者可分可合。分开时取出制件，合拢时使坯料注入模具型腔成形。模具是精密工具，形状复杂，承受坯料的胀力，对结构强度、刚度、表面硬度、表面粗糙度和加工精度都有较高要求，模具生产的发展水平是机械制造水平的重要标志之一。

现在电视支架托板的生产过程中，还没有一种专用模具，无法实现快速的连续性、批量化生产。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现在电视支架托板的生产过程中，还没有一种专用模具，无法实现快速的连续性、批量化生产的缺点，本实用新型要解决的技术问 题是提供一种电视支架托板模具。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种电视支架托板模具，包括有上模具本体、型心和下模具本体，上模具本体上设置有型心，型心上阵列有四个环形凹槽Ⅰ，环形凹槽Ⅱ设置在型心的中部，X型凹槽的四个角分别与各个环形凹槽Ⅰ连接，X型凹槽的四个交叉点都与环形凹槽Ⅱ连接，下模具本体上设置有型腔，型腔的中部设置有圆形凹槽，圆形凹槽内设置有环形凹槽Ⅲ，上模具本体与下模具本体配合使用。

工作原理：上模具本体上设置有型心，型心上阵列有四个环形凹槽Ⅰ，环形凹槽Ⅱ设置在型心的中部，X型凹槽的四个角分别与各个环形凹槽Ⅰ连接，X型凹槽的四个交叉点都与环形凹槽Ⅱ连接，下模具本体上设置有型腔，型腔的中部设置有圆形凹槽，圆形凹槽内设置有环形凹槽Ⅲ，上模具本体与下模具本体配合使用。

(3)有益效果

本实用新型提供一种电视支架托板模具，采用多种型心与型腔的结构方式，利用冲压设备，能够将材料一次冲压成形，实现了快速的连续性、批量化的生产，提高了工作效率，加快了工作的进度，成形的电视支架托板具有超高的支撑强度，质量过关、安全可靠。

附图说明

图1为本实用新型产品的立体结构示意图。

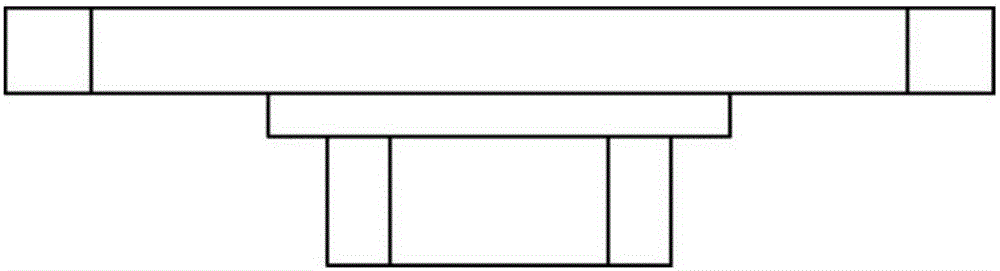

图2为本实用新型产品的主视结构示意图。

图3为本实用新型上模具本体的立体结构示意图。

图4为本实用新型下模具本体的立体结构示意图。

附图中的标记为：1-上模具本体，2-型心，3-环形凹槽Ⅰ，4-环形凹槽Ⅱ，5-X型凹槽，6-下模具本体，7-型腔，8-圆形凹槽，9-环形凹槽Ⅲ。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种电视支架托板模具，如图1-4所示，包括有上模具本体1、型心2和下模具本体6，上模具本体1上设置有型心2，型心2上阵列有四个环形凹槽Ⅰ3，环形凹槽Ⅱ4设置在型心2的中部，X型凹槽5的四个角分别与各个环形凹槽Ⅰ3连接，X型凹槽5的四个交叉点都与环形凹槽Ⅱ4连接，下模具本体6上设置有型腔7，型腔7的中部设置有圆形凹槽8，圆形凹槽8内设置有环形凹槽Ⅲ9，上模具本体1与下模具本体6配合使用。

工作原理：上模具本体1上设置有型心2，型心2上阵列有四个环形凹槽Ⅰ3，环形凹槽Ⅱ4设置在型心2的中部，X型凹槽5的四个角分别与各个环形凹槽Ⅰ3连接，X型凹槽5的四个交叉点都与环形凹槽Ⅱ4连接，下模具本体6上设置有型腔7，型腔7的中部设置有圆形凹槽8，圆形凹槽8内设置有环形凹槽Ⅲ9，上模具本体1与下模具本体6配合使用。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
